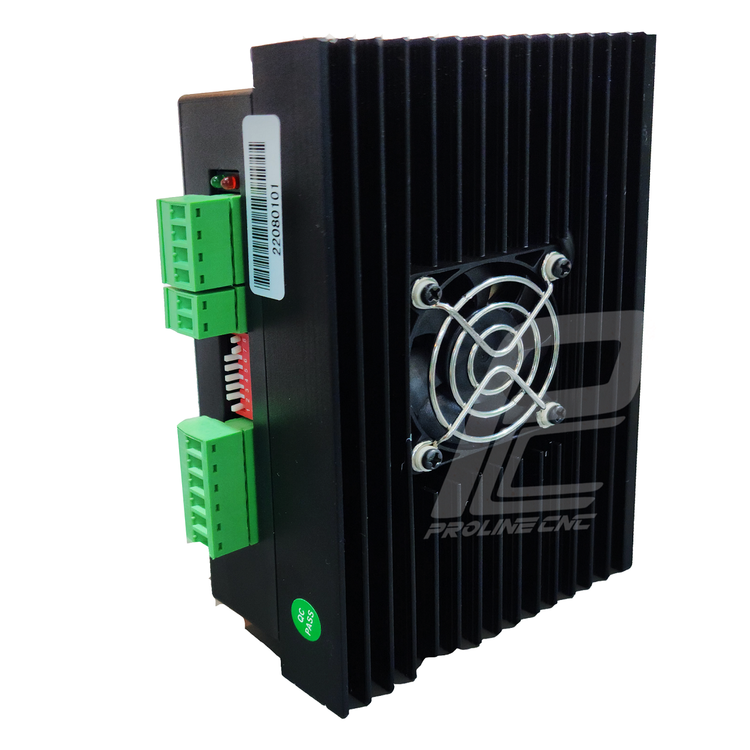

استپ درایو مخصوص موتور 9 تا 200 کیلوگرم مدل DM860A دو فاز 8.4 آمپر برند مش MASH

درایور استپ موتور DM860A – جریان 8.4 آمپر دیجیتال حرفه‌ای

درایور DM860A یکی از قوی‌ترین و دقیق‌ترین درایورهای دیجیتال برای کنترل استپ موتورهای دو فاز (2-Phase) است که با جریان خروجی تا ۸.۴ آمپر و ولتاژ ورودی 24 تا 80 ولت DC، گزینه‌ای ایده‌آل برای کاربردهای صنعتی سنگین محسوب می‌شود.

این مدل مخصوص استپ موتورهای NEMA 34 و NEMA 42 با گشتاور ۹ تا ۲۰ نیوتن‌متر طراحی شده و از تکنولوژی DSP دیجیتال جهت بهبود گشتاور، کاهش لرزش و افزایش دقت بهره می‌برد.



 کاربرد استپ درایو DM860A در صنعت

دستگاه‌های CNC برش فلز، سنگ و چوب سنگین

ماشین‌آلات پیکن‌پلیس، برش پلاسما و لیزر پرقدرت

خطوط بسته‌بندی، لیبل‌زنی، انتقال و نوار نقاله صنعتی

دستگاه‌های حکاکی و سوراخ‌کاری بزرگ

پروژه‌های اتوماسیون صنعتی و رباتیک با موتورهای بزرگ گشتاور بالا



 مشخصات فنی درایور DM860A

مدل :DM860A

نوع درایور :دیجیتال دو فاز (2-Phase)

ولتاژ کاری: 24 تا 80 ولت DC

جریان خروجی: 2.4 تا 8.4 آمپر (قابل تنظیم)

نوع موتور سازگار: استپ موتورهای NEMA 34 و 42

زاویه استپ: از 1 تا 1/256 (Microstep قابل تنظیم)

ورودی سیگنال: PUL / DIR / ENA (سطح TTL – 5V)

ایزولاسیون ورودی: نوری (Opto-Isolated)

حفاظت‌ها: اضافه جریان، اضافه ولتاژ، دمای زیاد

نمایش وضعیت LED: سبز (Power) / LED قرمز (Alarm)

دمای کاری: 0 تا 70°C

ابعاد تقریبی: 151×97×48 میلی‌متر



 نحوه عملکرد استپ درایو DM860A

درایور DM860A با دریافت پالس‌های فرمان از کنترلر (نظیر Mach3، DDCS، Radonix، Leadshine و غیره)، جریان دو فاز موتور را به صورت دیجیتال و هوشمند کنترل می‌کند.

به لطف سیستم Microstepping با تفکیک بالا (تا 256 پله در هر گام)، حرکت موتور کاملاً نرم، بدون نویز و با دقت میکرونی انجام می‌شود.

این ویژگی باعث می‌شود در پروژه‌های CNC و دستگاه‌های دقیق، لرزش محور‌ها به حداقل برسد و گشتاور واقعی حفظ شود.



 مزایای  استپ درایو DM860A

جریان خروجی واقعی تا ۸.۴ آمپر برای استپ موتورهای سنگین صنعتی

پشتیبانی از رزولوشن بالا تا 1/256 Microstep

عملکرد کاملاً بی‌صدا و بدون لرزش

سازگار با کنترلرهای صنعتی ۵ ولت و ۳.۳ ولت TTL

حفاظت چند‌مرحله‌ای در برابر گرما، ولتاژ و جریان زیاد

طراحی صنعتی با بدنه آلومینیومی و سیستم خنک‌کنندگی بهینه

امکان تنظیم آسان جریان و رزولوشن با DIP سوئیچ‌ها

عمر کاری بالا و عملکرد پایدار در کارکرد ۲۴ ساعته



 معایب  استپ درایو DM860A

قیمت بالاتر نسبت به مدل‌های سبک‌تر مثل DM556

نیازمند منبع تغذیه قدرتمند 48 تا 70 ولت DC

اندازه نسبتاً بزرگ (برای تابلوهای کوچک مناسب نیست)



 نکات مهم در انتخاب استپ درایو DM860A

1. برای استپ موتورهای NEMA 34 و 42 با جریان بین 5 تا 8 آمپر گزینه‌ی ایده‌آلی است.

2. در صورت استفاده از موتورهای گشتاور بالا (بیش از 12N.m)، بهتر است ولتاژ منبع تغذیه را بین 60 تا 70VDC تنظیم کنید.

3. از کابل‌های شیلددار و زوج تابیده برای سیگنال‌ها استفاده کنید تا نویز کاهش یابد.

4. برای تهویه بهتر، درایور را روی صفحه فلزی عمودی با فاصله از سایر تجهیزات نصب کنید.

5. DIP سوئیچ‌ها را بر اساس دفترچه اصلی یا جدول تنظیمات پشت درایور تنظیم کنید.



 نکات مهم در خرید استپ درایو DM860A

مدل اصلی (Leadshine یا Mash) دارای چاپ برجسته، LED دو رنگ و کیفیت ساخت بالا است.

از فروشگاه معتبر با گارانتی تست سلامت تهیه شود.

منبع تغذیه 48V – 10A یا بالاتر پیشنهاد می‌شود.

در پروژه‌های CNC، کنترلر باید خروجی پالس سازگار با TTL 5V داشته باشد.



 قیمت درایور DM860A

قیمت درایور DM860A بسته به برند (Leadshine، Mash یا JFLO) بین

4.5 تا 5.5 میلیون تومان متغیر است.

مدل‌های Mash DM860A و Leadshine اصلی بیشترین پایداری را در کارکرد طولانی ارائه می‌دهند.



 مراقبت و نگهداری

نصب عمودی برای تهویه بهتر الزامی است.

هرگز کابل موتور را در زمان روشن بودن برق جدا نکنید.

از فن تابلو برای خنک‌سازی استفاده کنید.

دمای محیط حداکثر تا ۶۵ درجه سانتی‌گراد مجاز است.

از تجمع گرد و غبار روی هیت‌سینک جلوگیری کنید.

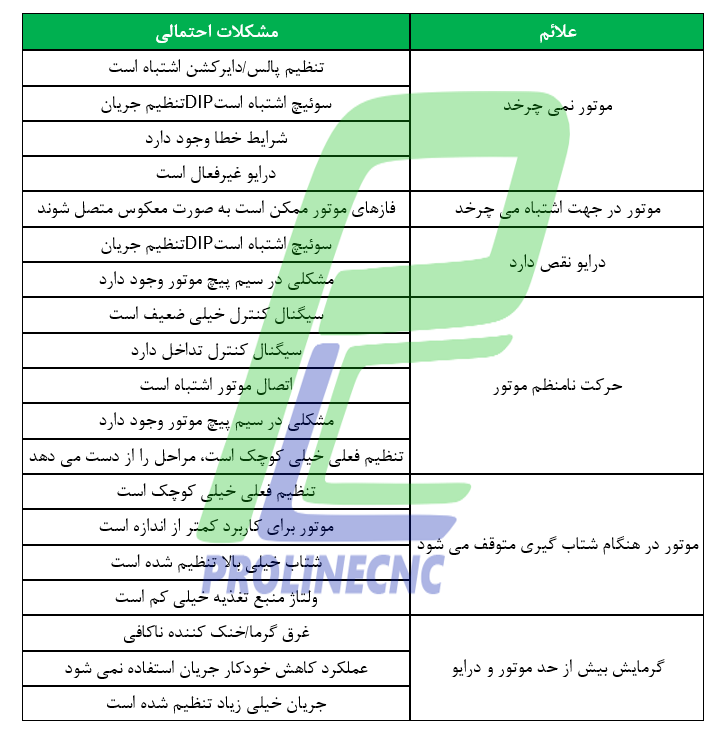

 مشکلات متداول و راه‌حل‌ها





 جمع‌بندی

درایور DM860A با جریان 8.4 آمپر، یک گزینه حرفه‌ای و صنعتی برای کنترل استپ موتورهای سنگین NEMA34 و NEMA42 است.

با دقت بالا، حرکت نرم، سیستم حفاظتی کامل و قابلیت تنظیم جریان و رزولوشن، انتخابی مطمئن برای دستگاه‌های CNC، اتوماسیون صنعتی، پیکن‌پلیس و تجهیزات مکانیکی سنگین محسوب می‌شود.



استپ‌درایوهای CNC و صنعتی در بازار ایران

 جریان خروجی ۲ تا ۳.۵ آمپر (درایوهای نما 17 و نما 23 – NEMA 17 و NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، پلاترها، CNCهای رومیزی و ماشین‌های حکاکی سبک.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal، NG و ...

ویژگی‌ها: درایوهای سبک با عملکرد دقیق، نویز کم، پشتیبانی از میکرواستپ بالا (تا 256) و مناسب برای کنترل نرم و بی‌لرزش محورهای سبک.

مدل‌های رایج: TB6600، DM420، DM442، DM556  MICROSTEP میکرو استپ



 جریان خروجی ۴ تا ۶ آمپر (درایوهای نیمه‌صنعتی نما 23 و نما 34  – NEMA 23 و NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC متوسط، دستگاه‌های برش و حکاکی چوب و پلکسی، دستگاه‌های پیک‌ان‌پلیس و خطوط اتوماسیون نیمه‌صنعتی.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal، NG

ویژگی‌ها: پشتیبانی از رزولوشن بالا تا 51200 پله، کنترل نرم حرکتی و قابلیت تنظیم جریان و میکرواستپ با DIP Switch.

مدل‌های رایج: DM542، DM556، DM556D، DM556A



 جریان خروجی ۶ تا ۸.۵ آمپر (درایوهای صنعتی – NEMA 34 و NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های برش لیزر و واترجت، خطوط بسته‌بندی و سیستم‌های رباتیک صنعتی.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal

ویژگی‌ها: پشتیبانی از جریان بالا و فرکانس پالس تا 200kHz، عملکرد پایدار، دقت بالا و حفاظت در برابر اضافه‌جریان و اضافه‌ولتاژ.

مدل‌های رایج: DM860، DM860A، DM860D، DM2280



 جریان خروجی بالای ۸.۵ آمپر (درایوهای Heavy Duty صنعتی)

کاربردها: مناسب برای ماشین‌آلات بزرگ CNC، ربات‌های صنعتی با بار سنگین، دستگاه‌های قالب‌سازی و اتوماسیون خطوط تولید.

برندهای موجود: Leadshine، CW، MASH، Primopal

ویژگی‌ها: تحمل بارهای بالا، قابلیت خنک‌سازی مؤثر، عملکرد دقیق در سرعت‌های پایین و بالا، و پشتیبانی از موتورهای گشتاور بالا تا ۵۰ نیوتن‌متر.

مدل‌های رایج: DM2280، DM1180، DM860A
