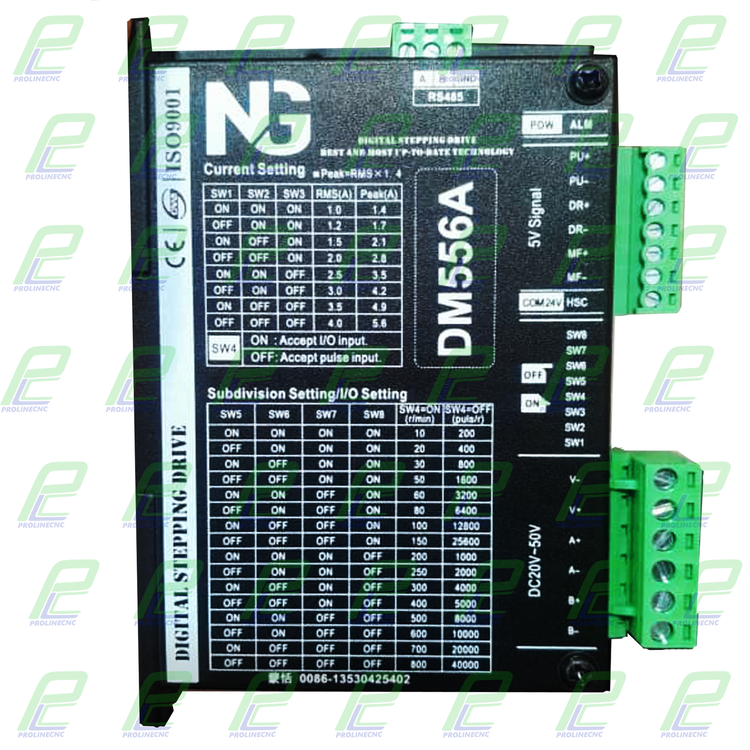

استپ درایو مخصوص موتور 4 تا 65 کیلوگرم مدل DM556A دو فاز 5.6 آمپر برند مش MASH

درایور استپ موتور مدل DM556A – جریان 5.6 آمپر دیجیتال

درایور DM556A یکی از پرفروش‌ترین درایوهای دیجیتال برای کنترل استپ موتورهای دو فاز است.

این مدل با جریان خروجی تا ۵.۶ آمپر و ولتاژ ورودی 20 تا 50 ولت DC طراحی شده و برای استپ موتورهای NEMA 23 تا NEMA 34 (موتورهای با گشتاور ۴ تا ۶.۵ نیوتن‌متر) گزینه‌ای بسیار پایدار و قدرتمند به شمار می‌آید.

درایو DM556A نسل ارتقایافته مدل کلاسیک DM556D است و با پردازنده دیجیتال هوشمند خود، حرکت روان‌تر، صدای کمتر و گشتاور بالاتر را در تمام سرعت‌ها فراهم می‌کند.



 کاربرد استپ درایو DM556A در صنعت

دستگاه‌های CNC چوب، سنگ، فلز و لیزر

ماشین‌های بسته‌بندی و مونتاژ اتوماتیک

پرینترهای صنعتی و پلاترهای دقیق

سیستم‌های پوزیشنینگ و بازوی رباتیک

خطوط تولید و سیستم‌های کنترل عددی (Mach3 / DDCS / Radonix / Leadshine)



مشخصات فنی درایور DM556A

مدل: DM556A

نوع درایور: دیجیتال دو فاز (Microstep Driver)

ولتاژ کاری: 20 تا 50 ولت DC

جریان خروجی: 1.4 تا 5.6 آمپر (قابل تنظیم)

نوع موتور سازگار: استپ موتورهای 2 فاز سایز 57 و 86

محدوده میکرو‌استپ: 1 تا 1/256 پله (قابل تنظیم با DIP)

نوع سیگنال ورودی: PUL / DIR / ENA (سطح TTL سازگار با 5V)

حفاظت: اضافه ولتاژ، اضافه جریان، گرمای زیاد

وضعیت LED :سبز (Power)، قرمز (Error / Protection)

ابعاد: تقریبی 118×75×34 میلی‌متر



 نحوه عملکرد استپ درایو DM556A

درایور DM556A با دریافت سیگنال‌های پالس (PUL) و جهت حرکت (DIR) از کنترلر، جریان دقیق را بین سیم‌پیچ‌های موتور تقسیم می‌کند.

به این ترتیب موتور با گام‌های بسیار ریز و حرکت کاملاً نرم و بی‌صدا حرکت می‌کند.

تکنولوژی Microstep پیشرفته و پردازشگر DSP دیجیتال در این مدل باعث می‌شود در سرعت‌های بالا گشتاور موتور افت نکند و در سرعت‌های پایین لرزش کاملاً از بین برود.



 مزایای  استپ درایو DM556A

کنترل دیجیتال هوشمند با عملکرد فوق‌العاده نرم و دقیق

جریان واقعی ۵.۶ آمپر برای موتورهای قدرتمند NEMA 34

محافظت کامل در برابر اتصال اشتباه، اضافه بار و گرمای زیاد

قابل استفاده با اکثر کنترلرهای CNC و PLC صنعتی

تنظیم آسان میکرو‌استپ و جریان از طریق DIP سوئیچ

صدای بسیار کم در حالت کار مداوم

طراحی خنک و مقاوم برای کار در شرایط سخت صنعتی



 معایب استپ درایو DM556A

برای موتورهای کوچکتر از NEMA 23 ممکن است بیش از حد قدرتمند باشد

نیازمند سیم‌کشی دقیق برای جلوگیری از نویز و خطای پالس



 نکات مهم در انتخاب استپ درایو DM556A

1. این درایو برای موتورهایی با جریان ۴ تا ۶.۵ آمپر و ولتاژ ۳۶ تا ۴۸ ولت DC ایده‌آل است.

2. با کنترلرهای Mach3، DDCS، Radonix، PoKeys و Leadshine کاملاً سازگار است.

3. جریان را مطابق با مشخصات موتور (بر روی برچسب موتور درج شده) تنظیم کنید.

4. از منبع تغذیه ۳۶ یا ۴۸ ولت با جریان حداقل ۶ آمپر واقعی استفاده کنید.

5. سیم‌کشی سیگنال‌ها (PUL/DIR/ENA) را با کابل شیلددار و جدا از کابل‌های قدرت انجام دهید.



 نکات مهم در خرید استپ درایو DM556A

نسخه اصلی Leadshine یا Mash را از پرولاین سی ان سی خریداری کنید (دارای هولوگرام یا چاپ برجسته).

مدل‌های تقلبی معمولاً در بخش LED و ترمینال‌ها کیفیت پایین‌تری دارند.

بدنه فلزی درایو باید دارای هیت‌سینک مناسب و سوراخ نصب عمودی باشد.

بررسی سلامت LED سبز و قرمز قبل از نصب توصیه می‌شود.



 قیمت درایور DM556A

قیمت درایور DM556A بسته به برند و کشور سازنده بین 3.5 تا 3.8 میلیون تومان متغیر است.

نسخه Mash DM556A به دلیل کیفیت بالا، دقت کنترل فوق‌العاده و قیمت اقتصادی، یکی از محبوب‌ترین مدل‌ها در بازار CNC ایران محسوب می‌شود.



 مراقبت و نگهداری

درایو را عمودی روی سطح فلزی یا آلومینیومی نصب کنید تا گرما بهتر دفع شود.

از فن خنک‌کننده یا تهویه اجباری در کابین کنترل استفاده کنید.

هیچ‌گاه موتور را در زمان روشن بودن برق جدا یا متصل نکنید.

از ورود گرد و غبار یا تراشه فلز به داخل درایو جلوگیری کنید.

دمای کاری مجاز: تا ۷۰ درجه سانتی‌گراد.

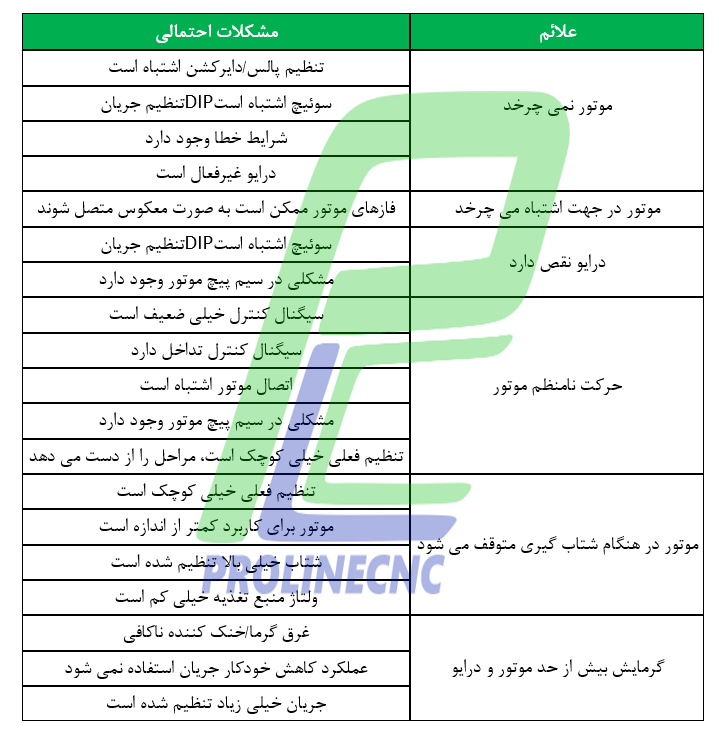

مشکلات متداول و راه‌حل‌ها

 جمع‌بندی

درایور DM556A با جریان واقعی 5.6 آمپر انتخابی فوق‌العاده برای کنترل دقیق استپ موتورهای صنعتی متوسط و بزرگ است.

با دقت بالا، لرزش کم، طول عمر زیاد و سازگاری کامل با کنترلرهای CNC،

این درایو یکی از مطمئن‌ترین گزینه‌ها برای ماشین‌آلات CNC، رباتیک و سیستم‌های اتوماسیون صنعتی است.



استپ‌درایوهای CNC و صنعتی در بازار ایران

 جریان خروجی ۲ تا ۳.۵ آمپر (درایوهای نما 17 و نما 23 – NEMA 17 و NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، پلاترها، CNCهای رومیزی و ماشین‌های حکاکی سبک.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal، NG و ...

ویژگی‌ها: درایوهای سبک با عملکرد دقیق، نویز کم، پشتیبانی از میکرواستپ بالا (تا 256) و مناسب برای کنترل نرم و بی‌لرزش محورهای سبک.

مدل‌های رایج: TB6600، DM420، DM442، DM556  MICROSTEP میکرو استپ



 جریان خروجی ۴ تا ۶ آمپر (درایوهای نیمه‌صنعتی نما 23 و نما 34  – NEMA 23 و NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC متوسط، دستگاه‌های برش و حکاکی چوب و پلکسی، دستگاه‌های پیک‌ان‌پلیس و خطوط اتوماسیون نیمه‌صنعتی.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal، NG

ویژگی‌ها: پشتیبانی از رزولوشن بالا تا 51200 پله، کنترل نرم حرکتی و قابلیت تنظیم جریان و میکرواستپ با DIP Switch.

مدل‌های رایج: DM542، DM556، DM556D، DM556A



 جریان خروجی ۶ تا ۸.۵ آمپر (درایوهای صنعتی – NEMA 34 و NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های برش لیزر و واترجت، خطوط بسته‌بندی و سیستم‌های رباتیک صنعتی.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal

ویژگی‌ها: پشتیبانی از جریان بالا و فرکانس پالس تا 200kHz، عملکرد پایدار، دقت بالا و حفاظت در برابر اضافه‌جریان و اضافه‌ولتاژ.

مدل‌های رایج: DM860، DM860A، DM860D، DM2280



 جریان خروجی بالای ۸.۵ آمپر (درایوهای Heavy Duty صنعتی)

کاربردها: مناسب برای ماشین‌آلات بزرگ CNC، ربات‌های صنعتی با بار سنگین، دستگاه‌های قالب‌سازی و اتوماسیون خطوط تولید.

برندهای موجود: Leadshine، CW، MASH، Primopal

ویژگی‌ها: تحمل بارهای بالا، قابلیت خنک‌سازی مؤثر، عملکرد دقیق در سرعت‌های پایین و بالا، و پشتیبانی از موتورهای گشتاور بالا تا ۵۰ نیوتن‌متر.

مدل‌های رایج: DM2280، DM1180، DM860A
