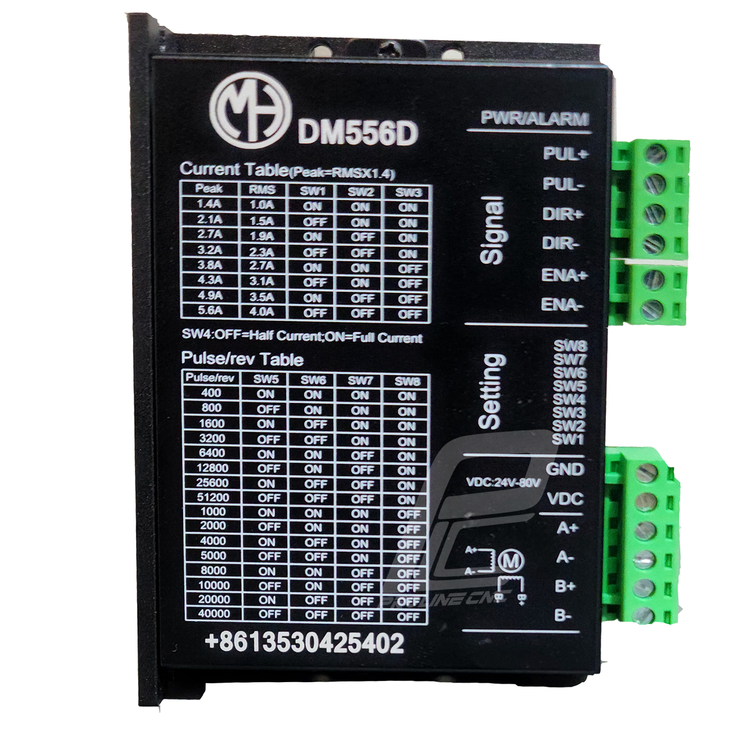

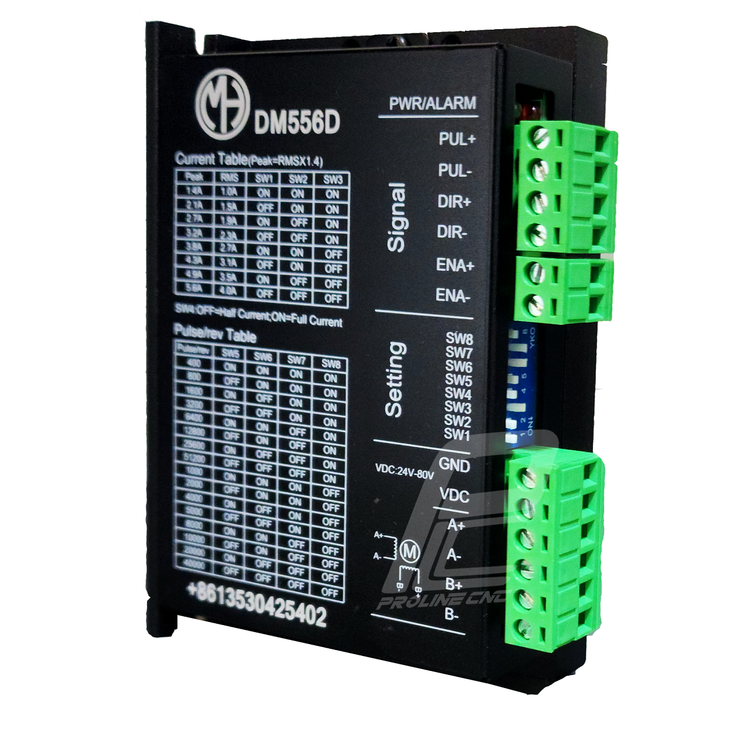

استپ درایو مخصوص موتور 4 تا 65 کیلوگرم مدل DM556D دو فاز 5.6 آمپر برند مش MASH

درایور استپ موتور مدل DM556D –  جریان 5.6 آمپر (Stepper Driver DM556D)

درایور DM556D یکی از بهترین و پرکاربردترین درایورهای دیجیتال برای کنترل استپ موتورهای دو فاز است.

این مدل با جریان خروجی تا 5.6 آمپر و ولتاژ ورودی 20 تا 50 ولت DC طراحی شده و برای موتورهای سایز 57 تا 86 میلی‌متر (NEMA 23 تا NEMA 34) ایده‌آل است.

درایور DM556D به لطف پردازش دیجیتال دقیق و کنترل میکرو‌استپ، حرکت نرم، بی‌صدا و بدون لرزش را برای موتورهای با گشتاور 4 تا 6.5 نیوتن‌متر فراهم می‌کند.



 کاربرد استپ درایو DM556D در صنعت

دستگاه‌های CNC چوب، سنگ و فلز

پرینترهای سه‌بعدی صنعتی

ماشین‌های برش لیزر و پلاسما

ماشین‌آلات بسته‌بندی و خطوط تولید خودکار

ربات‌های صنعتی و سیستم‌های Pick & Place



 مشخصات فنی درایور DM556D

مدل :DM556D

نوع درایور :دیجیتال دو فاز

ولتاژ کاری: 20 تا 50 ولت DC

جریان خروجی: 1.4 تا 5.6 آمپر (قابل تنظیم)

نوع موتور سازگار: استپ موتورهای 2 فاز (57 تا 86 میلی‌متر)

زاویه استپ: از 1 تا 1/256 پله (Microstep قابل تنظیم)

سیگنال ورودی PUL / DIR / ENA (سطح TTL سازگار با 5V)

سیستم حفاظت: اضافه ولتاژ، جریان زیاد، دمای بالا

نوع کنتر:ل پالس و دایرکشن

نوع اتصال: ترمینال پیچی با ایزولاسیون نوری (Opto-Isolated)



 نحوه عملکرد  استپ درایو DM556D

درایور DM556D با دریافت سیگنال‌های پالس (PUL) و جهت (DIR) از کنترلر، ولتاژ مناسب را به سیم‌پیچ‌های موتور اعمال می‌کند تا موتور با دقت بسیار بالا و گام‌های نرم حرکت کند.

پردازنده دیجیتال داخلی این درایور باعث می‌شود حرکت موتور در سرعت‌های پایین بدون لرزش و صدا باشد و در سرعت‌های بالا گشتاور حفظ شود.



 مزایای  استپ درایو DM556D

خروجی تا 5.6 آمپر واقعی برای موتورهای 57HS، 86HS و مشابه

حرکت نرم و کم‌صدا به لطف تکنولوژی میکرو‌استپ دیجیتال

دارای سیستم حفاظتی کامل در برابر اضافه جریان، دمای بالا و اتصال اشتباه

تنظیم آسان جریان و میکرو‌استپ با DIP سوئیچ‌ها

سازگار با کنترلرهای CNC رایج مانند Mach3، DDCS، Radonix و Leadshine

عملکرد پایدار حتی در ولتاژ پایین



 معایب استپ درایو DM556D

فاقد پورت USB یا RS485 (نسخه D معمولاً دیجیتال است ولی غیرقابل‌برنامه‌ریزی نرم‌افزاری)

درایورهای دیجیتال در مقایسه با مدل‌های آنالوگ قیمت بالاتری دارند

نیازمند سیم‌کشی دقیق و محافظ‌دار برای جلوگیری از نویز



 نکات مهم در انتخاب  استپ درایو DM556D

1. برای استپ موتورهای 57HS22، 57HS25، 86HS35 و مشابه، DM556D کاملاً مناسب است.

2. جریان خروجی را با توجه به جریان فاز موتور تنظیم کنید (برای موتور 4.2 آمپر، تنظیم روی 4.3–4.5 آمپر).

3. ولتاژ ورودی ترجیحاً 36 تا 48 ولت DC باشد تا گشتاور و سرعت بالاتری به دست آید.

4. از کابل زوج تابیده (Twisted Pair) برای سیم‌کشی پالس و دایرکشن استفاده کنید.

5. حداقل فاصله ۱۰ سانتی‌متری بین کابل‌های قدرت و سیگنال رعایت شود تا نویز منتقل نشود.



 نکات مهم در خرید  استپ درایو DM556D

نسخه اصلی Leadshine یا Mash را از مجموعه پرولاین سی ان سی تهیه کنید.

بررسی کنید بدنه درایور دارای هیت‌سینک و تهویه کافی باشد.

درایور DM556D معمولاً با LED دو رنگ (سبز و قرمز) عرضه می‌شود که وضعیت عملکرد را نشان می‌دهد.

تست با مولتی‌متر قبل از نصب روی دستگاه توصیه می‌شود.



 قیمت درایور DM556D

قیمت این درایور بسته به برند (Mash، JSS، Leadshine، Wantai و...) و کشور سازنده بین

3 تا 3.5 میلیون تومان متغیر است.

نسخه Mash معمولاً کیفیت بالا با قیمت اقتصادی‌تر دارد و برای موتورهای 4 تا 6.5 نیوتن‌متر بهترین عملکرد را ارائه می‌دهد.



 مراقبت و نگهداری استپ درایو DM556D

درایور را در حالت عمودی نصب کنید تا گرما به‌خوبی دفع شود.

فن خنک‌کننده اجباری برای کار مداوم استفاده کنید.

هیچ‌گاه کابل موتور را در زمان روشن بودن برق وصل یا جدا نکنید.

دمای کاری نباید از ۷۰ درجه سانتی‌گراد تجاوز کند.

تمیز نگه داشتن مسیر تهویه و پورت‌های اتصال الزامی است.

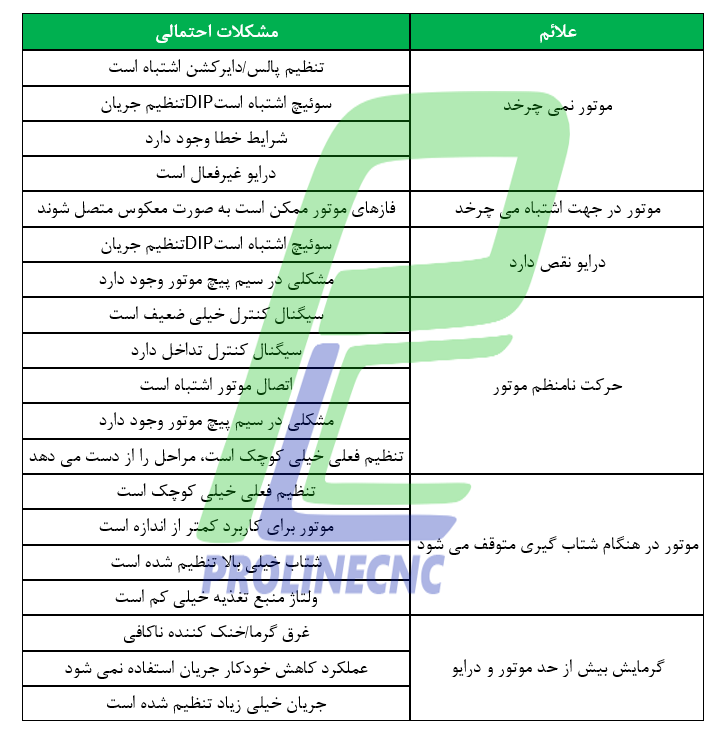

 مشکلات متداول و راه‌حل‌ها

 جمع‌بندی

درایور DM556D با جریان 5.6 آمپر یکی از بهترین گزینه‌ها برای راه‌اندازی استپ موتورهای صنعتی سایز متوسط تا بزرگ است.

این مدل با حرکت نرم، کنترل دقیق و حفاظت کامل، انتخابی ایده‌آل برای دستگاه‌های CNC، رباتیک و اتوماسیون صنعتی محسوب می‌شود.



استپ‌درایوهای CNC و صنعتی در بازار ایران

 جریان خروجی ۲ تا ۳.۵ آمپر (درایوهای نما 17 و نما 23 – NEMA 17 و NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، پلاترها، CNCهای رومیزی و ماشین‌های حکاکی سبک.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal، NG و ...

ویژگی‌ها: درایوهای سبک با عملکرد دقیق، نویز کم، پشتیبانی از میکرواستپ بالا (تا 256) و مناسب برای کنترل نرم و بی‌لرزش محورهای سبک.

مدل‌های رایج: TB6600، DM420، DM442، DM556  MICROSTEP میکرو استپ



 جریان خروجی ۴ تا ۶ آمپر (درایوهای نیمه‌صنعتی نما 23 و نما 34  – NEMA 23 و NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC متوسط، دستگاه‌های برش و حکاکی چوب و پلکسی، دستگاه‌های پیک‌ان‌پلیس و خطوط اتوماسیون نیمه‌صنعتی.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal، NG

ویژگی‌ها: پشتیبانی از رزولوشن بالا تا 51200 پله، کنترل نرم حرکتی و قابلیت تنظیم جریان و میکرواستپ با DIP Switch.

مدل‌های رایج: DM542، DM556، DM556D، DM556A



 جریان خروجی ۶ تا ۸.۵ آمپر (درایوهای صنعتی – NEMA 34 و NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های برش لیزر و واترجت، خطوط بسته‌بندی و سیستم‌های رباتیک صنعتی.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal

ویژگی‌ها: پشتیبانی از جریان بالا و فرکانس پالس تا 200kHz، عملکرد پایدار، دقت بالا و حفاظت در برابر اضافه‌جریان و اضافه‌ولتاژ.

مدل‌های رایج: DM860، DM860A، DM860D، DM2280



 جریان خروجی بالای ۸.۵ آمپر (درایوهای Heavy Duty صنعتی)

کاربردها: مناسب برای ماشین‌آلات بزرگ CNC، ربات‌های صنعتی با بار سنگین، دستگاه‌های قالب‌سازی و اتوماسیون خطوط تولید.

برندهای موجود: Leadshine، CW، MASH، Primopal

ویژگی‌ها: تحمل بارهای بالا، قابلیت خنک‌سازی مؤثر، عملکرد دقیق در سرعت‌های پایین و بالا، و پشتیبانی از موتورهای گشتاور بالا تا ۵۰ نیوتن‌متر.

مدل‌های رایج: DM2280، DM1180، DM860A
