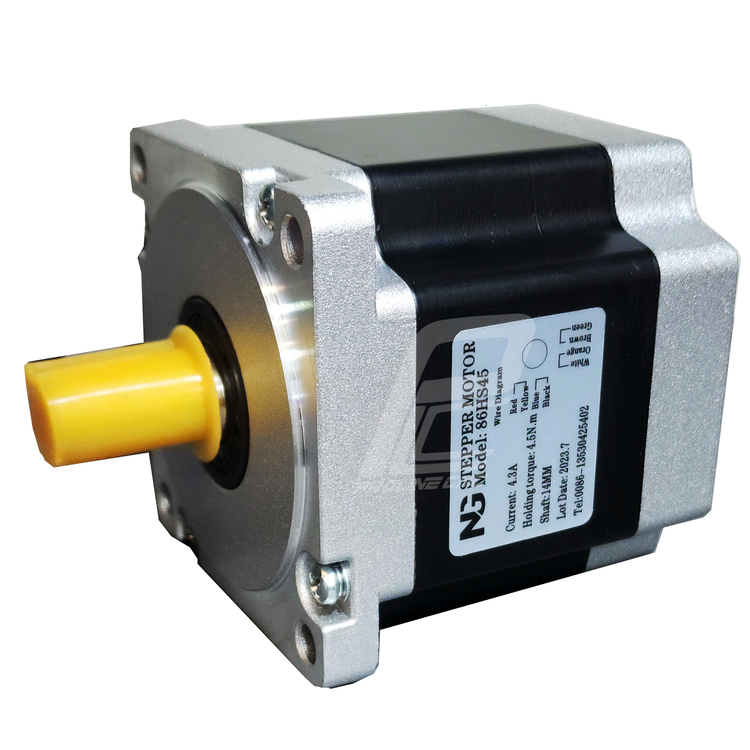

استپ موتور 86HS45 گشتاور 45kg.cm ، برند مش، نما 34 ، دو فاز، مناسب CNC و اتوماسیون صنعتی

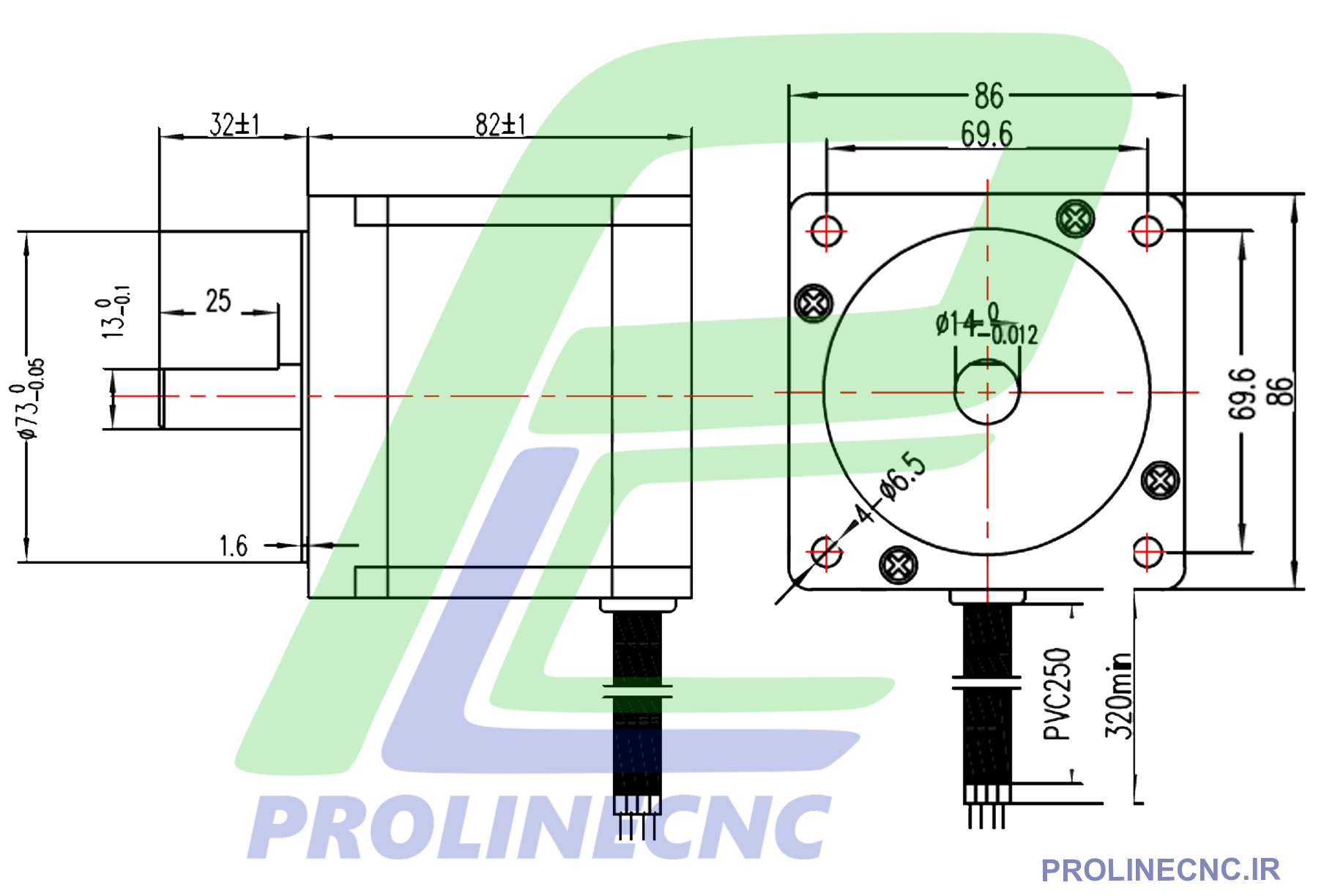

نقشه استپ موتور 86HS45 – شفت ۱۴ میلی‌متر

استپ موتور 86HS45 با شفت ۱۴ میلی‌متر، یک موتور صنعتی NEMA 34 است که برای کاربردهای صنعتی سنگین و CNC حرفه‌ای طراحی شده است. این موتور با گشتاور بالا و دقت مناسب، گزینه‌ای ایده‌آل برای ماشین‌های CNC فرز، تراش، لیزر صنعتی و رباتیک سنگین است.



 کاربرد استپ موتور 86HS45 در صنعت

دستگاه‌های CNC صنعتی (فرز و تراش)

ماشین‌های برش و حکاکی لیزری صنعتی

سیستم‌های رباتیک سنگین و اتوماسیون صنعتی

تجهیزات جابه‌جایی دقیق و خطوط تولید صنعتی



 پارامترهای حائز اهمیت استپ موتور 86HS45

قطر شفت: ۱۴ میلی‌متر

نوع موتور: دو فاز یا سه فاز صنعتی NEMA 34

گشتاور: حدود ۴۵ نیوتن‌متر

زاویه پله: ۱.۸ درجه برای کنترل دقیق موقعیت

ولتاژ و جریان کاری: مطابق مشخصات برند

سایز فلنج: ۸۶ × ۸۶ میلی‌متر



 نکات مهم در انتخاب استپ موتور 86HS45

اطمینان از مطابقت گشتاور با بار محور

بررسی زاویه پله و رزولوشن مورد نیاز

انتخاب درایو مناسب برای جریان و ولتاژ موتور

توجه به نوع شفت و اتصالات مکانیکی دستگاه



 معایب استپ موتور 86HS45

ابعاد بزرگ و وزن نسبتاً بالا

مناسب برای کاربردهای سبک نیست

مصرف برق بیشتر نسبت به موتورهای کوچک NEMA 17 یا 23



 مزایای استپ موتور 86HS45

گشتاور بالا برای کاربردهای صنعتی سنگین

دقت و تکرارپذیری مناسب

قابلیت کار با بارهای زیاد و محیط‌های صنعتی سخت

طول عمر طولانی و دوام بالا



 نحوه عملکرد استپ موتور 86HS45

استپ موتور 86HS45 با زاویه پله ۱.۸ درجه حرکت می‌کند و توسط درایو استپ موتور کنترل می‌شود. هر پالس ارسالی، یک گام مشخص حرکت ایجاد می‌کند که امکان کنترل دقیق موقعیت شفت را فراهم می‌کند.



 نحوه انتخاب استپ موتور

تعیین بار مورد نیاز و انتخاب موتور با گشتاور کافی

بررسی زاویه پله و رزولوشن محور

سازگاری شفت و فلنج با تجهیزات دستگاه

انتخاب درایو صنعتی با جریان و ولتاژ مناسب



 نکات مهم در خرید استپ موتور

خرید از برند معتبر MASH,NG

اطمینان از اورجینال بودن محصول و گارانتی معتبر

بررسی سازگاری موتور با درایو و کنترلر موجود

انتخاب موتور بر اساس نوع دستگاه و محیط کاری صنعتی



 قیمت استپ موتور cnc

قیمت بر اساس گشتاور، برند، نوع شفت و مشخصات فنی موتور تعیین می‌شود

موتورهای NEMA 34 صنعتی نسبت به NEMA 17 و 23 گران‌تر و با دوام بیشتر هستند



 مراقبت و نگهداری استپ موتورها

استفاده از درایو مناسب و جریان کنترل شده برای جلوگیری از گرمایش

نصب در محیط تمیز و بدون گرد و غبار

جلوگیری از ضربه و فشار مستقیم به شفت

سرویس دوره‌ای برای چک کردن اتصالات، شفت و بلبرینگ‌ها



شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.







استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
