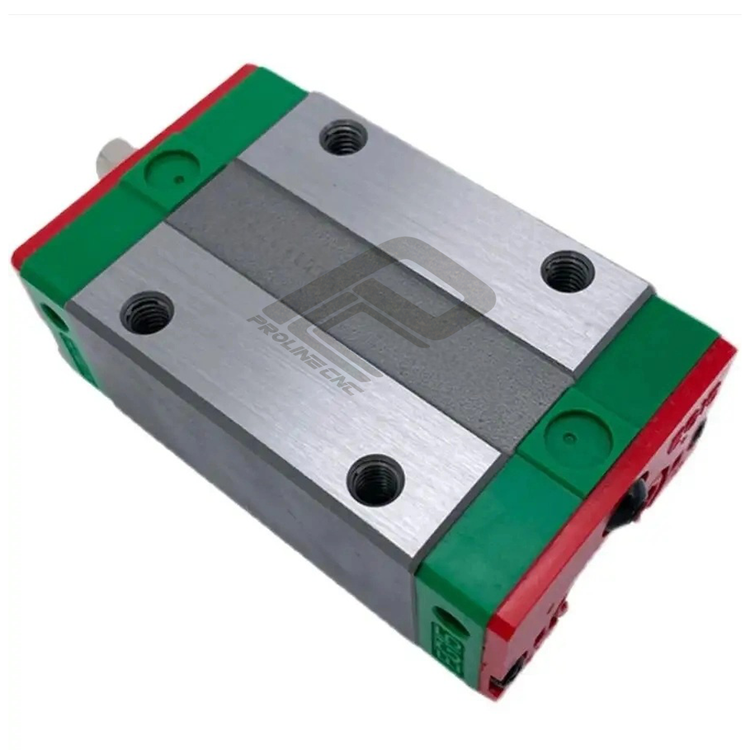

واگن 25 سی ان سی CNC بدون لبه مدل EGH25 برند پی ال سی PLC ساخت چین

واگن EGH25 برند پی ال سی PLC سازگار با :

► ریل 25 مدل EGR25 برند هایوین HIWIN

► ریل  25 مدل EGR25 برند  اچ کیو ام HQM

► ریل  25 مدل EGR25 برند تی بی ریل TB Rail

 ► ریل  25 مدل EGR25 برند اس اچ ان SHN

► ریل  25 مدل EGR25 برند او بی سی OBC

► ریل  25 مدل EGR25 برند اف اس ای FSA

► ریل  25 مدل EGR25 برند ان جی NG

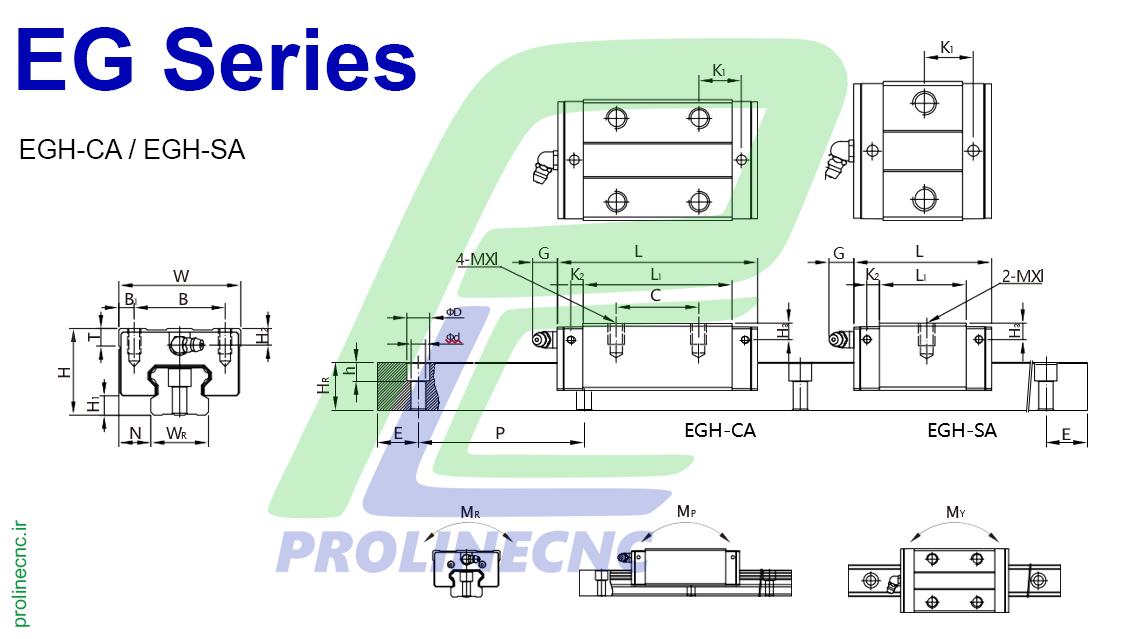

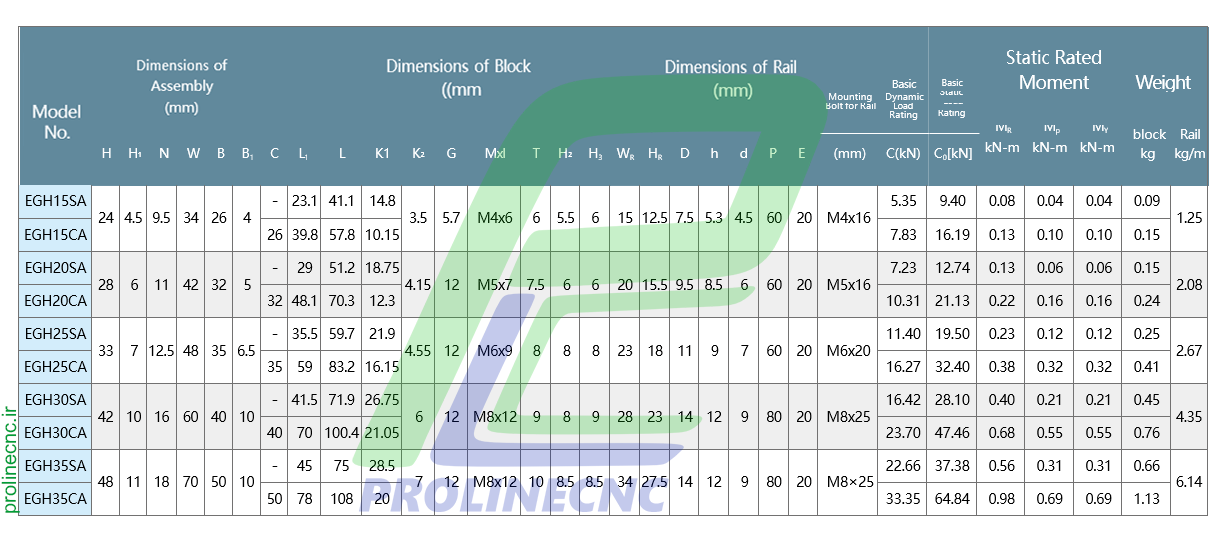

کاتالوگ واگن EGH25

واگن EGH25 یکی از مدل‌های سری EG است. این واگن‌ها طراحی کم‌ارتفاع دارند اما در عین حال قدرت تحمل بار بالا و دقت حرکتی مطلوبی را برای کاربردهای صنعتی ارائه می‌دهند.



 مزایا

 طراحی Compact (کم‌ارتفاع) مناسب دستگاه‌هایی که فضای نصب محدود دارند

 سیستم تماس چهار نقطه‌ای قوسی (4-Row Arc Contact) ثبات و پایداری بالا در برابر بارهای چندجهته

 حرکت نرم و بدون لقی قابل تنظیم با پیش‌بارگذاری برای حذف لقی کامل

 تحمل بار محوری و شعاعی خوب نسبت به ارتفاع، ظرفیت تحمل مناسبی دارد

 امکان نصب راحت با سوراخ‌های رزوه‌ای استاندارد روی واگن و ریل



 کاربردها

دستگاه‌های CNC سبک تا نیمه‌سنگین

تجهیزات اتوماسیون و رباتیک صنعتی

ماشین‌آلات بسته‌بندی و برش

خطوط تولید دقیق

دستگاه‌های حکاکی لیزری

ماشین‌های اندازه‌گیری و بازرسی دقیق



 معایب

 قیمت نسبتاً بالاتر از سری‌های سبک‌تر (مثل MGN)

 برای بارهای بسیار سنگین مناسب‌تر است تا دستگاه‌های ظریف

 در برابر نفوذ آلودگی و گرد و غبار نیاز به محافظت دارد

 نیازمند نگهداری منظم است، در غیر این‌صورت کاهش عمر مفید خواهد داشت



 تحمل بار

تحمل بار واگن‌های EGH25 بسته به برند، طول بلاک و نوع پیش‌بارگذاری متفاوت است اما به‌طور تقریبی:

تحمل بار دینامیکی: 26 تا 30 کیلو نیوتن (kN)

تحمل بار استاتیکی: 40 تا 45 کیلو نیوتن (kN)

(مقادیر بالا در برندهایی مانند HIWIN و ABBA ثبت شده‌اند.)



 تعمیر و نگهداری

 روغن‌کاری دوره‌ای با گریس یا روغن برای جلوگیری از خشک‌شدن ساچمه‌ها و جلوگیری از خوردگی

 تمیزکاری سطحی ریل و بلاک حذف تراشه‌ها و گرد و غبار برای افزایش عمر مفید

 استفاده از محافظ یا بلوز در محیط‌های پُر ذرات مثل براده آلومینیوم یا چوب

 تعویض ساچمه‌ها یا اورهال در صورت صدا دادن یا گیر کردن واگن (نادر اما ممکن در فشار بالا یا بدون روان‌کاری)



 فاکتورهای انتخاب واگن

وزن و نوع بار (محوری، شعاعی یا ترکیبی)

طول کورس و مسیر حرکت

فضای نصب (ارتفاع کلی واگن و ریل)

سرعت و دقت حرکت مورد نیاز

محیط کاری (رطوبت، آلودگی، دما)

کلاس دقت (N، H، P و...)

پیش‌بارگذاری (Z0: بدون لقی، Z1 و Z2: فیت محکم)



 تعریف شماره فنی واگن EGH25

ساختار کد فنی به‌صورت زیر است:

EGH25CAZ0H

کلاس دقت (H = بالا، P = دقیق، N = نرمال)

 پیش‌بارگذاری (Z0 = بدون لقی، Z1/Z2 = با فیت)

نوع بلاک (CA = استاندارد کوتاه، HA = بلند)

سایز واگن (25 میلی‌متر)

 سری واگن (EG)



ریل واگن سری EG چیست؟

ریل واگن سری EG یکی از انواع لینیر گاید (Linear Guide) یا ریل خطی دقیق است که با طراحی low-profile (کم‌ارتفاع) و سیستم ساچمه‌ای چهار ردیفه (4-row circular arc contact) ساخته شده. این سری توسط برندهایی مثل HIWIN و مشابه آن‌ها تولید می‌شود و برای فضاهای محدود و کاربردهای با دقت بالا و بار متوسط بسیار مناسب است.



 ویژگی‌های ریل واگن سری EG

 کم‌ارتفاع و کامپکت طراحی جمع‌وجور با ارتفاع پایین، برای کاربردهایی که محدودیت فضا دارند بسیار مناسب است.

 تماس قوسی چهار ردیفه ساچمه‌ها در چهار ردیف زاویه‌دار قرار دارند، که موجب پایداری بالا و تحمل بار در جهات مختلف می‌شود.

 حرکت نرم و بدون لقی طراحی دقیق ساچمه‌ها باعث کاهش لقی (Backlash) و حرکت نرم و یکنواخت می‌شود.

 تحمل بار نسبتاً بالا با وجود ابعاد کوچک، می‌تواند بارهای محوری، شعاعی و ترکیبی متوسط را تحمل کند.

 مناسب برای کاربردهای دقیق در ماشین‌های CNC کوچک، پرینتر سه‌بعدی، تجهیزات پزشکی، و اتوماسیون سبک استفاده می‌شود.

 نصب آسان و سریع دارای سوراخ‌های رزوه‌شده استاندارد برای اتصال راحت روی فریم یا شاسی دستگاه.

 قابلیت انتخاب پیش‌بارگذاری و کلاس دقت بسته به نیاز، در کلاس‌های Z0، Z1، Z2 و با پیش‌بارگذاری مختلف عرضه می‌شود.



 مقایسه با سایر سری‌ها:

سری ارتفاع تحمل بار دقت حرکت کاربرد

EG کم متوسط بالا فضاهای محدود، دستگاه‌های سبک

HG / HGR متوسط بالا بسیار بالا ماشین‌آلات صنعتی، CNC قوی

MGN / MGW خیلی کم پایین تا متوسط بالا پرینتر ۳بعدی، تجهیزات مینیاتوری



انواع برندها عبارتند از: ریل واگن Ng ان جی ، ریل واگن hqm اچ کیو ام ، ریل واگن هایوین hiwin ، ریل واگن تی بی آی tbi ، ریل و واگن تام باهر tom bahr ، ریل و واگن FSA اف اس ای ، ریل و واگن obc او بی سی ( ریل واگن اسکویی ) ، ریل و واگن hsn اچ اس ان و.....

ریل و واگن مینیاتوری جهت استفاده در دستگاه های cnc سی ان سی بکار می روند.


خرید ریل و واگن CNC
جهت خرید ریل و واگن با کارشناسان ما در مجموعه فنی مهندسی پرولاین سی ان سی تماس بگیرید. همچنین برای اطلاع از نحوه نصب و راه اندازی قطعات ریل و واگن می توانید از کاتالوگ موجود در سایت prolinecnc استفاده نمایید.

قیمت ریل و واگن
قیمت ریل و واگن براساس اندازه و سایز آن مشخص می شود. پرولاین سی ان سی تلاش نموده است به روزترین قیمت ها را در سایت قرار دهد. برای اطلاع از لیست قیمت ریل و واگن چینی و تایوان با کارشناسان ما در تماس باشید.



انواع سری ریل و واگن:

سری HG برای ماشین‌های CNC

سری EG برای سیستم‌های اتوماسیون

سری WE برای ماشین‌های تک محور

سری RG برای کاربردهای سنگین

سری‌های MGW/MGN برای کاربردهای پزشکی

سری‌های QH،  QE برای کاربردهای با سرعت بالا



تعریف شماره فنی واگن:

HG W 25 C A E ZA P + ZZ/E2

• HG نشان دهنده کد سری واگن است که می تواند E2،PG،RG،WE و سایر سری های ریل و واگن باشد.
• W نشان دهنده مدل واگن است. برای نمایش واگن های لبه دار از W و برای نمایش واگن های بدون لبه از حرف H استفاده می‌شود.
• عدد 25 در این کد نشان دهنده اندازه واگن است.
• حرف C نشان دهنده این است که ریل و واگن مربوطه مناسب برای حمل چه نوع باری است. در این جایگاه دو حرف C و H قابل استفاده هستند، که واگن های H به دلیل طویل تر بودن قدرت تحمل بار بیشتری دارند.
• حرف بعدی نوع پیچ خوری بلوک را نشان می‌دهد.A نشان دهنده پیچ خوری از بالا، B  نشان دهنده پیچ خوری از پایین و C هم نشان دهنده پیچ خوری از بالا و پایین می‌باشد.
• حرف بعدی حرف E است که نشان دهنده واگن های ویژه است.
• دو حرف بعدی یعنی ZA نشان دهنده پیش بارگذاری واگن است که ZA پیش بارگذاری بیشتری از ZO دارد.
• P نشان دهنده دقت ریل و واگن است. برای نمایش سطح دقت ریل و واگن ها از P،H و C استفاده می‌شود که سطح دقت P از همه بیشتر است و سطح دقت C از همه کمتر.
• وجود کد ZZ نشان دهنده این است که ریل و واگن دارای محافظ گرد و غبار است که این امر موجب افزایش طول عمر لینیر گاید می‌شود.
• و در نهایت E2 نشان دهنده این است که این لینیر گاید دارای سیستم روغن کاری اتوماتیک است.
•

نحوه انتخاب لینیر گاید (ریل و واگن)

عواملی که باید برای انتخاب لینیر گاید مد نظر قرار داد عبارت هستند از:

• بار استاتیکی پایه

تغییر شکل موضعی بین مسیر ریل های حرکت و المنت های نورد مانند ساچمه های واگن ها در اثر فشار زیاد یا بار ضربه ایی سبب ممانعت ازعملکرد صاف خطی لینیرگاید می شود. به طور کلی بار استاتیکی مجاز(بار با اندازه و جهت ثابت) در لینیر ها ی ساکن یا در حال حرکت نباید تغییر شکل دائمی بیش از 0/0001 برابر قطر عناصر نورد و ساچه ها ایجاد کند.

• بار استاتیک لحظه ایی مجاز

در واقع بار استیکی که در یک جهت و اندازه معین، بیشترین تنش را روی عناصر نورد ایجاد می کند، که در سه جهت MR و MP و MY تعریف می شود.

• ضریب ایمنی باراستاتیکی

این شرایط هنگامی اعمال می شود که سیستم راهنما ثابت باشد یا در سرعت کم باشد. ضریب ایمنی استاتیک، که بستگی به شرایط محیطی و عملیاتی دارد، باید مورد توجه قرار گیرد. مقدار این فاکتور در دیتا شیت فنی لینیر گاید ها از فرمول زیر محاسبه می شود:

.Fsl=C0/P

1. .Fsl = ضریب ایمنی استاتیک برای بار ساده
2. C0 = درجه بار استاتیک (KN)
3. P = بار کاری محاسبه شده (KN)



• ضریب ایمنی بار دینامیکی

ضریب ایمنی بار دینامیکی بیشترین باری که سبب تغییر جهت لینیر گاید عامل مهمی است که برای محاسبه عمر مفید مسیر راهنمای خطی استفاده می شود. در واقع ضریب ایمنی بار دینامیکی در لینیر گاید ها حداکثر باری که به ازای عمر اسمی 50 کیلومتر برای ساچمه ها و 100 کیلومتر برای رول ها یا غلتک ها، تغییر جهت و اندازه نمی دهد.
