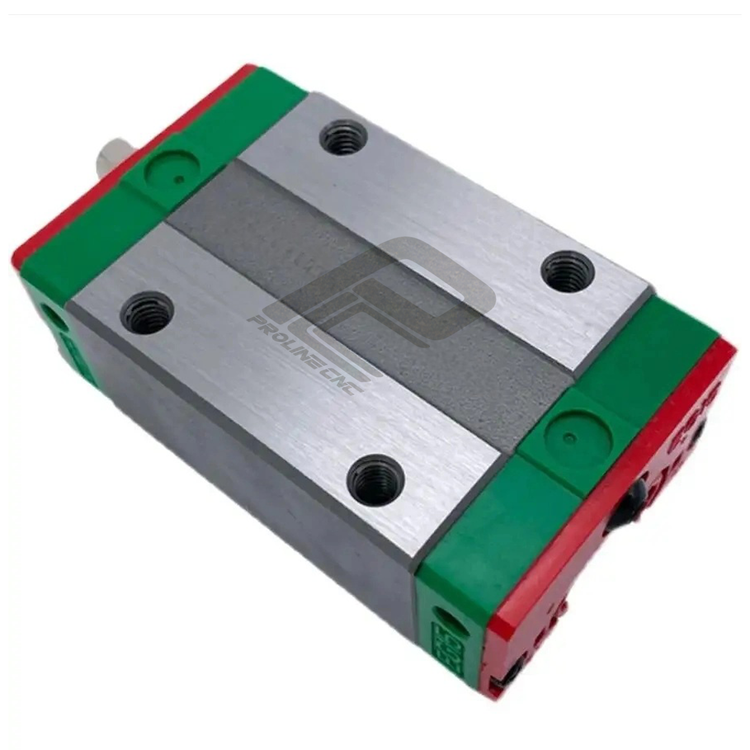

واگن 20 سی ان سی CNC بدون لبه مدل EGH20 برند پی ال سی PLC ساخت چین

واگن EGH20 برند پی ال سی PLC سازگار با :

► ریل 20 مدل EGR20 برند هایوین HIWIN

► ریل  20 مدل EGR20 برند  اچ کیو ام HQM

► ریل  20 مدل EGR20 برند تی بی ریل TB Rail

 ► ریل  20 مدل EGR20 برند اس اچ ان SHN

► ریل  20 مدل EGR20 برند او بی سی OBC

► ریل  20 مدل EGR20 برند اف اس ای FSA

► ریل  20 مدل EGR20 برند ان جی NG

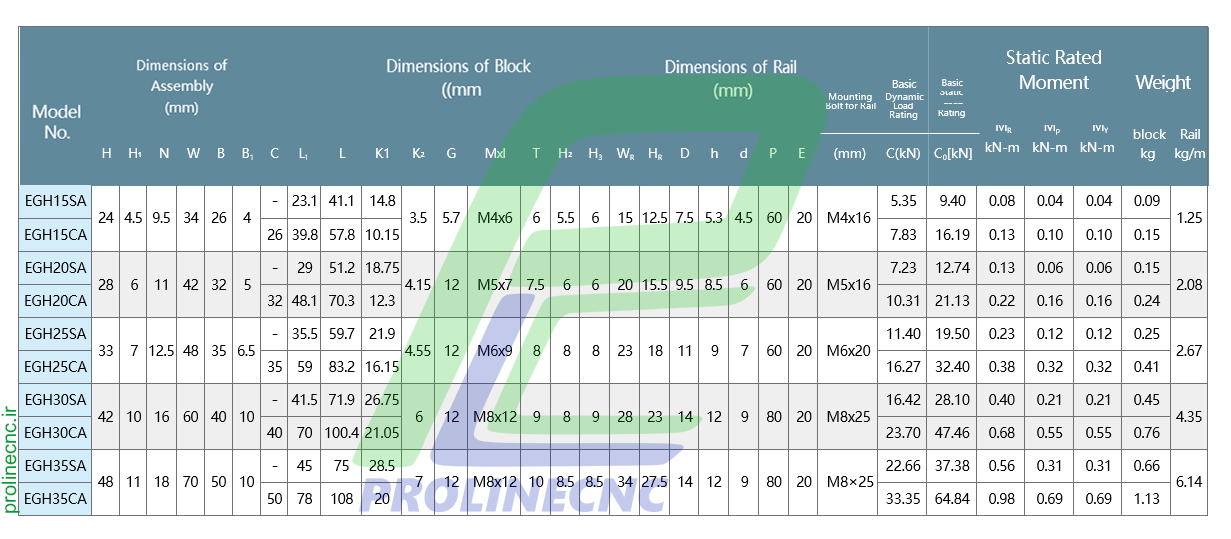

کانالوگ واگن EGH20

واگن EGH20 از سری EG به دلیل طراحی کم‌ارتفاع و تحمل بار مناسب، در دستگاه‌های CNC دقیق، اتوماسیون صنعتی و ابزارآلات پزشکی کاربرد دارد.



 مزایا

 کم‌ارتفاع و جمع‌وجور (Low Profile) مناسب برای فضاهای محدود در طراحی دستگاه‌ها

 سیستم تماس قوسی چهار ردیفه (4-row arc contact) پایداری بالا در تمام جهات بارگذاری

 حرکت نرم و دقیق ساچمه‌ها با طراحی خاص بدون لقی حرکت می‌کنند

 تحمل بار محوری و شعاعی بالا علی‌رغم ابعاد نسبتاً کوچک، مقاومت خوبی در برابر بار دارد

 نصب آسان سوراخ‌های رزوه‌شده استاندارد دارد

 قابلیت پیش‌بارگذاری (Preload) برای حذف لقی و افزایش دقت در کاربردهای حساس



 کاربردها

دستگاه‌های CNC سبک و دقیق

تجهیزات اتوماسیون صنعتی

ابزارهای اندازه‌گیری

پرینترهای سه‌بعدی صنعتی

ماشین‌آلات کوچک با فضای محدود

تجهیزات پزشکی با حرکت نرم و دقیق



 معایب

 نسبت به سری HGR بار کمتری تحمل می‌کند برای بارهای سنگین صنعتی مناسب نیست

 نسبت به MGW ضخامت بیشتری دارد در برخی فضاهای فوق‌کم ممکن است محدودیت ایجاد کند

 نیاز به روانکاری دوره‌ای دارد در صورت عدم نگهداری منظم، عمر مفید کاهش می‌یابد



 تحمل بار

تحمل بار استاتیکی و دینامیکی EGH20 بستگی به طول واگن، کلاس دقت و نوع پیش‌بارگذاری دارد.

به‌طور میانگین، تحمل بار دینامیکی: حدود 13.5 ~ 15.5 kN

تحمل بار استاتیکی: حدود 21 ~ 24 kN

(در برندهای اصلی مثل HIWIN یا ABBA ممکن است کمی متفاوت باشد.)



 تعمیر و نگهداری

 روغن‌کاری منظم با گریس لیتیوم پایه NLGI#2 هر 6-12 ماه یک‌بار یا به‌صورت اتوماتیک

 تمیزکاری سطح ریل جلوگیری از ورود گرد و خاک و تراشه فلزی

 استفاده از کاور یا بلوز محافظ در محیط‌های مرطوب یا پُر تراشه

 تعویض دوره‌ای ساچمه در صورت فرسایش شدید قابل انجام توسط تعمیرکار متخصص



 فاکتورهای انتخاب واگن

وزن و نوع بار وارد بر دستگاه

طول کورس حرکت و تعداد واگن در هر محور

محدودیت‌های ارتفاع نصب

نوع حرکت (تند، یکنواخت، با شوک یا بدون شوک)

کلاس دقت مورد نیاز (N، H، P، SP، UP)

نوع پیش‌بارگذاری (Z0، Z1، Z2)



 تعریف شماره فنی واگن EGH20

فرمت شماره فنی واگن EGH به شکل زیر است:

EGH20CA Z0 H

 نوع پیش‌بارگذاری (H = زیاد / N = نرمال)

کلاس لقی (Z0 = بسیار کم / Z1 = کم / Z2 = نرمال)

 نوع واگن: A = نوع پایه (فلنجی)، C = نوع بلوکی

سایز ریل (20 میلی‌متر)

مدل واگن High (بلند)

سری EG – ریل خطی کم‌ارتفاع

مثال:

EGH20CA Z0 H

→ واگن بلند، ریل 20mm، نوع بلوکی، لقی خیلی کم، پیش‌بارگذاری بالا.



ریل واگن سری EG چیست؟

ریل واگن سری EG یکی از انواع لینیر گاید (Linear Guide) یا ریل خطی دقیق است که با طراحی low-profile (کم‌ارتفاع) و سیستم ساچمه‌ای چهار ردیفه (4-row circular arc contact) ساخته شده. این سری توسط برندهایی مثل HIWIN و مشابه آن‌ها تولید می‌شود و برای فضاهای محدود و کاربردهای با دقت بالا و بار متوسط بسیار مناسب است.



 ویژگی‌های ریل واگن سری EG

 کم‌ارتفاع و کامپکت طراحی جمع‌وجور با ارتفاع پایین، برای کاربردهایی که محدودیت فضا دارند بسیار مناسب است.

 تماس قوسی چهار ردیفه ساچمه‌ها در چهار ردیف زاویه‌دار قرار دارند، که موجب پایداری بالا و تحمل بار در جهات مختلف می‌شود.

 حرکت نرم و بدون لقی طراحی دقیق ساچمه‌ها باعث کاهش لقی (Backlash) و حرکت نرم و یکنواخت می‌شود.

 تحمل بار نسبتاً بالا با وجود ابعاد کوچک، می‌تواند بارهای محوری، شعاعی و ترکیبی متوسط را تحمل کند.

 مناسب برای کاربردهای دقیق در ماشین‌های CNC کوچک، پرینتر سه‌بعدی، تجهیزات پزشکی، و اتوماسیون سبک استفاده می‌شود.

 نصب آسان و سریع دارای سوراخ‌های رزوه‌شده استاندارد برای اتصال راحت روی فریم یا شاسی دستگاه.

 قابلیت انتخاب پیش‌بارگذاری و کلاس دقت بسته به نیاز، در کلاس‌های Z0، Z1، Z2 و با پیش‌بارگذاری مختلف عرضه می‌شود.



 مقایسه با سایر سری‌ها:

سری ارتفاع تحمل بار دقت حرکت کاربرد

EG کم متوسط بالا فضاهای محدود، دستگاه‌های سبک

HG / HGR متوسط بالا بسیار بالا ماشین‌آلات صنعتی، CNC قوی

MGN / MGW خیلی کم پایین تا متوسط بالا پرینتر ۳بعدی، تجهیزات مینیاتوری



انواع برندها عبارتند از: ریل واگن Ng ان جی ، ریل واگن hqm اچ کیو ام ، ریل واگن هایوین hiwin ، ریل واگن تی بی آی tbi ، ریل و واگن تام باهر tom bahr ، ریل و واگن FSA اف اس ای ، ریل و واگن obc او بی سی ( ریل واگن اسکویی ) ، ریل و واگن hsn اچ اس ان و.....

ریل و واگن مینیاتوری جهت استفاده در دستگاه های cnc سی ان سی بکار می روند.


خرید ریل و واگن CNC
جهت خرید ریل و واگن با کارشناسان ما در مجموعه فنی مهندسی پرولاین سی ان سی تماس بگیرید. همچنین برای اطلاع از نحوه نصب و راه اندازی قطعات ریل و واگن می توانید از کاتالوگ موجود در سایت prolinecnc استفاده نمایید.

قیمت ریل و واگن
قیمت ریل و واگن براساس اندازه و سایز آن مشخص می شود. پرولاین سی ان سی تلاش نموده است به روزترین قیمت ها را در سایت قرار دهد. برای اطلاع از لیست قیمت ریل و واگن چینی و تایوان با کارشناسان ما در تماس باشید.



انواع سری ریل و واگن:

سری HG برای ماشین‌های CNC

سری EG برای سیستم‌های اتوماسیون

سری WE برای ماشین‌های تک محور

سری RG برای کاربردهای سنگین

سری‌های MGW/MGN برای کاربردهای پزشکی

سری‌های QH،  QE برای کاربردهای با سرعت بالا



تعریف شماره فنی واگن:

HG W 25 C A E ZA P + ZZ/E2

• HG نشان دهنده کد سری واگن است که می تواند E2،PG،RG،WE و سایر سری های ریل و واگن باشد.
• W نشان دهنده مدل واگن است. برای نمایش واگن های لبه دار از W و برای نمایش واگن های بدون لبه از حرف H استفاده می‌شود.
• عدد 25 در این کد نشان دهنده اندازه واگن است.
• حرف C نشان دهنده این است که ریل و واگن مربوطه مناسب برای حمل چه نوع باری است. در این جایگاه دو حرف C و H قابل استفاده هستند، که واگن های H به دلیل طویل تر بودن قدرت تحمل بار بیشتری دارند.
• حرف بعدی نوع پیچ خوری بلوک را نشان می‌دهد.A نشان دهنده پیچ خوری از بالا، B  نشان دهنده پیچ خوری از پایین و C هم نشان دهنده پیچ خوری از بالا و پایین می‌باشد.
• حرف بعدی حرف E است که نشان دهنده واگن های ویژه است.
• دو حرف بعدی یعنی ZA نشان دهنده پیش بارگذاری واگن است که ZA پیش بارگذاری بیشتری از ZO دارد.
• P نشان دهنده دقت ریل و واگن است. برای نمایش سطح دقت ریل و واگن ها از P،H و C استفاده می‌شود که سطح دقت P از همه بیشتر است و سطح دقت C از همه کمتر.
• وجود کد ZZ نشان دهنده این است که ریل و واگن دارای محافظ گرد و غبار است که این امر موجب افزایش طول عمر لینیر گاید می‌شود.
• و در نهایت E2 نشان دهنده این است که این لینیر گاید دارای سیستم روغن کاری اتوماتیک است.
•

نحوه انتخاب لینیر گاید (ریل و واگن)

عواملی که باید برای انتخاب لینیر گاید مد نظر قرار داد عبارت هستند از:

• بار استاتیکی پایه

تغییر شکل موضعی بین مسیر ریل های حرکت و المنت های نورد مانند ساچمه های واگن ها در اثر فشار زیاد یا بار ضربه ایی سبب ممانعت ازعملکرد صاف خطی لینیرگاید می شود. به طور کلی بار استاتیکی مجاز(بار با اندازه و جهت ثابت) در لینیر ها ی ساکن یا در حال حرکت نباید تغییر شکل دائمی بیش از 0/0001 برابر قطر عناصر نورد و ساچه ها ایجاد کند.

• بار استاتیک لحظه ایی مجاز

در واقع بار استیکی که در یک جهت و اندازه معین، بیشترین تنش را روی عناصر نورد ایجاد می کند، که در سه جهت MR و MP و MY تعریف می شود.

• ضریب ایمنی باراستاتیکی

این شرایط هنگامی اعمال می شود که سیستم راهنما ثابت باشد یا در سرعت کم باشد. ضریب ایمنی استاتیک، که بستگی به شرایط محیطی و عملیاتی دارد، باید مورد توجه قرار گیرد. مقدار این فاکتور در دیتا شیت فنی لینیر گاید ها از فرمول زیر محاسبه می شود:

.Fsl=C0/P

1. .Fsl = ضریب ایمنی استاتیک برای بار ساده
2. C0 = درجه بار استاتیک (KN)
3. P = بار کاری محاسبه شده (KN)



• ضریب ایمنی بار دینامیکی

ضریب ایمنی بار دینامیکی بیشترین باری که سبب تغییر جهت لینیر گاید عامل مهمی است که برای محاسبه عمر مفید مسیر راهنمای خطی استفاده می شود. در واقع ضریب ایمنی بار دینامیکی در لینیر گاید ها حداکثر باری که به ازای عمر اسمی 50 کیلومتر برای ساچمه ها و 100 کیلومتر برای رول ها یا غلتک ها، تغییر جهت و اندازه نمی دهد.
