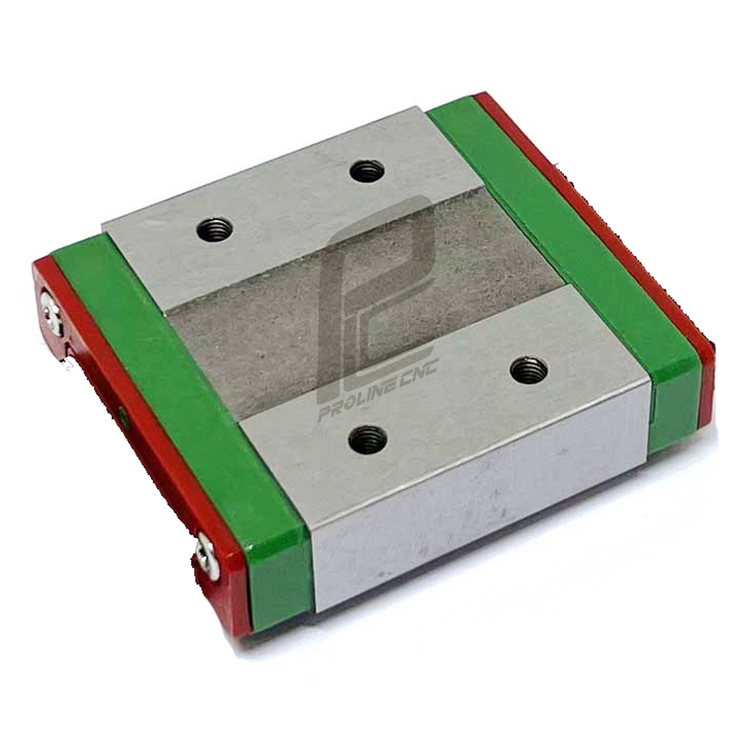

واگن 15 سی ان سی CNC لبه دار مدل MGW15 مینیاتوری برند پی ال سی PLC ساخت چین

واگن MGW15 برند پی ال سی PLC سازگار با :

► ریل 15 مدل MGWR15 برند هایوین HIWIN

► ریل  15 مدل MGWR15 برند  اچ کیو ام HQM

► ریل  15 مدل MGWR15 برند تی بی ریل TB Rail

 ► ریل  15 مدل MGWR15 برند اس اچ ان SHN

► ریل  15 مدل MGWR15 برند او بی سی OBC

► ریل  15 مدل MGWR15 برند اف اس ای FSA

► ریل  15 مدل MGWR15 برند ان جی NG



کاتالوگ واگن MGW15



واگن MGW15 از سری مینیاتوری عریض (Wide Miniature Guideways) محسوب می‌شود.این واگن‌ها مخصوص فضاهای محدود با نیاز به دقت بالا و پایداری جانبی طراحی شده‌اند. مدل MGW15 دارای عرض بیشتر نسبت به MGN15 است و همین ویژگی، آن را برای کاربردهایی که نیاز به پایداری پیچشی و عرضی بالاتر دارند، مناسب می‌کند.

 مزایا:

عرض بیشتر واگن و ریل نسبت به سری MGN → پایداری جانبی بالاتر

دقت بالا و حرکت نرم با صدای کم

طراحی جمع‌وجور با وزن سبک

مقاومت قابل قبول در برابر لرزش

نصب آسان به‌دلیل سوراخ‌های استاندارد رزوه‌دار



 کاربردها:

پرینترهای سه‌بعدی نیمه‌حرفه‌ای و صنعتی

تجهیزات پزشکی و اپتیکی دقیق

دستگاه‌های CNC سبک و رومیزی

اتوماسیون صنعتی ظریف

اسکنرها و دستگاه‌های اندازه‌گیری دقیق

ماژول‌های حرکتی با محدودیت فضا ولی نیاز به پایداری عرضی



 معایب:

تحمل بار کمتر از ریل‌های صنعتی سری HGR

در محیط‌های پر گردوغبار یا با ضربه زیاد، سریع‌تر فرسوده می‌شود

به روغن‌کاری دوره‌ای حساس است

قیمت بالاتر نسبت به واگن‌های معمول در برخی برندها



 تحمل بار (تقریبی - برند HIWIN / MGW15C یا MGW15H):

نوع بار مقدار حدودی

بار دینامیک (C) 2300 ~ 2700 N

بار استاتیک (C₀) 5200 ~ 6100 N

ممان پیچشی (Mx, My) نسبتاً بالا به دلیل عرض زیاد

سرعت مجاز حرکت تا 3 متر بر ثانیه

مدل H (بلندتر) تحمل بار بیشتری از مدل C (کوتاه‌تر) دارد.



 تعمیر و نگهداری:

روغن‌کاری منظم با روغن مخصوص ریل (مثلاً VG68) هر 1–2 ماه یک‌بار

استفاده از کاور یا نمد ضد گرد و غبار توصیه می‌شود

شستشو فقط با حلال مناسب، بدون تماس مستقیم با آب یا الکل صنعتی

در صورت لق شدن یا صدای ناهنجار، بررسی ساچمه‌ها یا تعویض الزامی است



 فاکتورهای انتخاب واگن MGW15

1. ابعاد فیزیکی دستگاه – فضای نصب ریل و واگن

2. میزان بار وارده (افقی و عمودی)

3. سرعت و دقت مورد نیاز حرکت

4. شرایط محیطی (رطوبت، گردوغبار، دما)

5. میزان لرزش یا ضربه احتمالی

6. قیمت و موجودی برند در بازار ایران



 تعریف شماره فنی واگن MGW15

فرمت معمول شماره فنی واگن MGW15 در برند HIWIN به‌صورت زیر است:

MGW15C Z0 H

 نوع پیش‌بارگذاری (H = زیاد، N = نرمال)

کلاس لقی یا پیش‌بارگذاری (Z0 = کمترین لقی)

مدل طول واگن (C = کوتاه، H = بلند)

عرض واگن (MGW = Wide)

سری مینیاتوری و عرض ریل (15mm)





ریل و واگن مینیاتوری سری MG

مدل MG یک گاید خطی مینیاتوری است که در یک اندازه جمع و جور با یک قوس گوتیک (Gothic) طراحی شده است. سختی بالا و استحکام بالا در برابر گشتاور را در همه جهات تامین می کند.

سری MG نیز دارای پوشش ضد خوردگی می باشد که تمام مواد به کار رفته دارای درجه خاص فولاد ضد زنگ برای سازگاری در محیط های مختلف می باشند. سری MG دارای انواع، واگن باریک با نام (MGN) و همچنین با عرض بزرگ با نام (MGW) در دسترس است.

سری های مینیاتوری MGN/MGW که برای کاربردهایی مانند دستگاه های پزشکی ، دستگاه های نیمه هادی و همچنین صنایع با تکنولوژی بالا مناسبند.

رنج بارگذاری دینامیکی: ۰/۶۸ (KN) الی ۸/۹۳ (KN)

ویژگی‌های این لینیرگاید عبارت است از:

• کوچک و کم وزن بودن که موجب می‌شود مناسب برای تجهیزات مینیاتوری باشد.
• مواد به کار رفته در تولید ریل و واگن استیل ضد زنگ است.
• ساچمه‌های استیلی که بین بلوک و ریل قرار دارند توسط نگهدارنده‌های مینیاتوری روی ریل حفظ می‌شوند حتی وقتی که بلوک روی ریل قرار نگرفته است و عملیات نصب انجام نشده است.
• این ریل و واگن ها در سطوح مختلفی از سختی موجود هستند.

همچنین در محیط های کاری که نباید در معرض سر و صدای زیاد قرار بگیرند، مناسب بوده زیرا سر و صدای بسیار کمی داشته همچنین باعث کاهش لرزش می شود. این سری از ریل و واگن ها را در اندازه های مینیاتوری 7 - 15 میلی متر موجود می باشندو  به ویژه برای کار در محیط های دما بالا و پایین طراحی شده اند. در بسیاری از دستگاه‌ها که به حرکت دقیق نیاز است مانند دستگاه مینی CNC و پرینتر سه بعدی از آن استفاده می‌شود.

انواع برندها عبارتند از: ریل واگن Ng ان جی ، ریل واگن hqm اچ کیو ام ، ریل واگن هایوین hiwin ، ریل واگن تی بی آی tbi ، ریل و واگن تام باهر tom bahr ، ریل و واگن FSA اف اس ای ، ریل و واگن obc او بی سی ( ریل واگن اسکویی ) ، ریل و واگن hsn اچ اس ان و.....

ریل و واگن مینیاتوری جهت استفاده در دستگاه های cnc سی ان سی بکار می روند.


خرید ریل و واگن CNC
جهت خرید ریل و واگن با کارشناسان ما در مجموعه فنی مهندسی پرولاین سی ان سی تماس بگیرید. همچنین برای اطلاع از نحوه نصب و راه اندازی قطعات ریل و واگن می توانید از کاتالوگ موجود در سایت prolinecnc استفاده نمایید.

قیمت ریل و واگن
قیمت ریل و واگن براساس اندازه و سایز آن مشخص می شود. پرولاین سی ان سی تلاش نموده است به روزترین قیمت ها را در سایت قرار دهد. برای اطلاع از لیست قیمت ریل و واگن چینی و تایوان با کارشناسان ما در تماس باشید.



انواع سری ریل و واگن:

سری HG برای ماشین‌های CNC

سری EG برای سیستم‌های اتوماسیون

سری WE برای ماشین‌های تک محور

سری RG برای کاربردهای سنگین

سری‌های MGW/MGN برای کاربردهای پزشکی

سری‌های QH،  QE برای کاربردهای با سرعت بالا



تعریف شماره فنی واگن:

HG W 25 C A E ZA P + ZZ/E2

• HG نشان دهنده کد سری واگن است که می تواند E2،PG،RG،WE و سایر سری های ریل و واگن باشد.
• W نشان دهنده مدل واگن است. برای نمایش واگن های لبه دار از W و برای نمایش واگن های بدون لبه از حرف H استفاده می‌شود.
• عدد 25 در این کد نشان دهنده اندازه واگن است.
• حرف C نشان دهنده این است که ریل و واگن مربوطه مناسب برای حمل چه نوع باری است. در این جایگاه دو حرف C و H قابل استفاده هستند، که واگن های H به دلیل طویل تر بودن قدرت تحمل بار بیشتری دارند.
• حرف بعدی نوع پیچ خوری بلوک را نشان می‌دهد.A نشان دهنده پیچ خوری از بالا، B  نشان دهنده پیچ خوری از پایین و C هم نشان دهنده پیچ خوری از بالا و پایین می‌باشد.
• حرف بعدی حرف E است که نشان دهنده واگن های ویژه است.
• دو حرف بعدی یعنی ZA نشان دهنده پیش بارگذاری واگن است که ZA پیش بارگذاری بیشتری از ZO دارد.
• P نشان دهنده دقت ریل و واگن است. برای نمایش سطح دقت ریل و واگن ها از P،H و C استفاده می‌شود که سطح دقت P از همه بیشتر است و سطح دقت C از همه کمتر.
• وجود کد ZZ نشان دهنده این است که ریل و واگن دارای محافظ گرد و غبار است که این امر موجب افزایش طول عمر لینیر گاید می‌شود.
• و در نهایت E2 نشان دهنده این است که این لینیر گاید دارای سیستم روغن کاری اتوماتیک است.
•

نحوه انتخاب لینیر گاید (ریل و واگن)

عواملی که باید برای انتخاب لینیر گاید مد نظر قرار داد عبارت هستند از:

• بار استاتیکی پایه

تغییر شکل موضعی بین مسیر ریل های حرکت و المنت های نورد مانند ساچمه های واگن ها در اثر فشار زیاد یا بار ضربه ایی سبب ممانعت ازعملکرد صاف خطی لینیرگاید می شود. به طور کلی بار استاتیکی مجاز(بار با اندازه و جهت ثابت) در لینیر ها ی ساکن یا در حال حرکت نباید تغییر شکل دائمی بیش از 0/0001 برابر قطر عناصر نورد و ساچه ها ایجاد کند.

• بار استاتیک لحظه ایی مجاز

در واقع بار استیکی که در یک جهت و اندازه معین، بیشترین تنش را روی عناصر نورد ایجاد می کند، که در سه جهت MR و MP و MY تعریف می شود.

• ضریب ایمنی باراستاتیکی

این شرایط هنگامی اعمال می شود که سیستم راهنما ثابت باشد یا در سرعت کم باشد. ضریب ایمنی استاتیک، که بستگی به شرایط محیطی و عملیاتی دارد، باید مورد توجه قرار گیرد. مقدار این فاکتور در دیتا شیت فنی لینیر گاید ها از فرمول زیر محاسبه می شود:

.Fsl=C0/P

1. .Fsl = ضریب ایمنی استاتیک برای بار ساده
2. C0 = درجه بار استاتیک (KN)
3. P = بار کاری محاسبه شده (KN)



• ضریب ایمنی بار دینامیکی

ضریب ایمنی بار دینامیکی بیشترین باری که سبب تغییر جهت لینیر گاید عامل مهمی است که برای محاسبه عمر مفید مسیر راهنمای خطی استفاده می شود. در واقع ضریب ایمنی بار دینامیکی در لینیر گاید ها حداکثر باری که به ازای عمر اسمی 50 کیلومتر برای ساچمه ها و 100 کیلومتر برای رول ها یا غلتک ها، تغییر جهت و اندازه نمی دهد.
