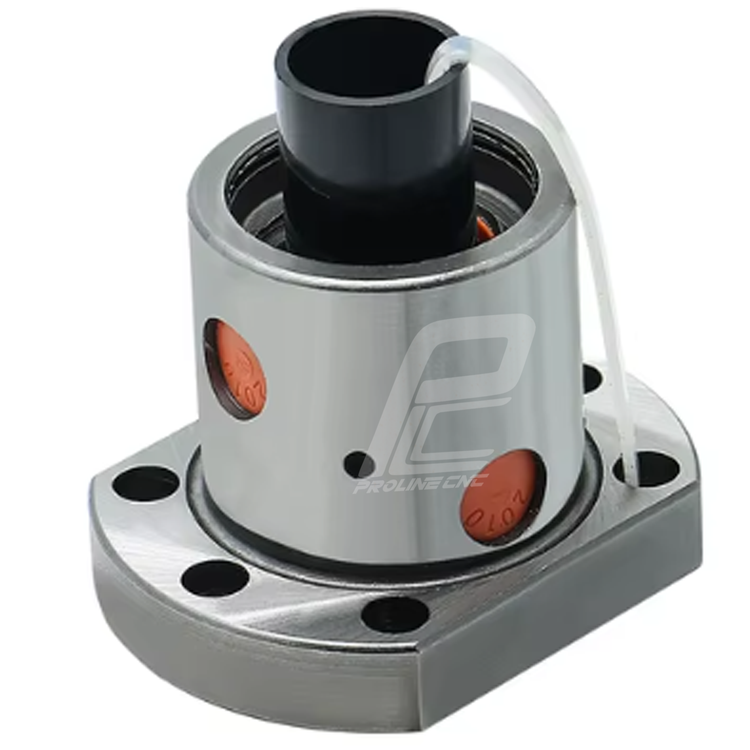

مهره بالسکرو قطر 16 گام 10 مدل SFU1610-T4 برند مش MASH

مهره بال اسکرو قطر 16 با گام 10 میلیمتر می باشد برای مصارف صنعتی که نیاز به گشتاور ،سرعت و دقت بالا است از این پیچ بالسکرو استفاده میگردد در واقع در هردور پیچ بال اسکرو مهره بال اسکرو 10 میلیمتر حرکت می کند.



پیچ بال اسکرو چیست؟

پیچ بال اسکرو یک مکانیزم حرکتی خطی است که از یک پیچ و مهره با سیستم گلوله‌های ساچمه‌ای تشکیل شده است. این سیستم باعث کاهش اصطکاک و افزایش دقت حرکت می‌شود.

تفاوت پیچ بال اسکرو با سایر پیچ‌ها

برخلاف پیچ‌های سنتی که با اصطکاک مستقیم بین مهره و پیچ کار می‌کنند، در پیچ بال اسکرو از گلوله‌های ساچمه‌ای برای حرکت روان‌تر استفاده می‌شود که باعث کاهش اصطکاک و افزایش عمر مفید پیچ می‌شود.

• مناسب ساخت ماشین آلات صنعتی و دستگاه های CNC
• حرکت با دقت و بالا بودن طول عمر
• نیروی راه اندازی و تعادل بار در تمامی جهات به صورت یکسان
• روانکاری آسان و قابلیت تعویض بالا

کاربرد پیچ و مهره بال اسکرو در صنعت :

• مرکز دستگاه CNC
• ماسین تراش CNC
• سنگ سمباده CNC
• ماشین وایرکات
• ماشین سوراخ کاری
• دستگاه های پرینت
• دستگاه های اتوماتیک
• ماشین های کاغذ سازی
• ماشین های بافندگی
• فلپ هواپیما
• باز و بسته کردن سیستم معکوس کنننده نیروی رانش هواپیما
• تجهیزات فرود فرودگاه
• اکچویتر عملگر یا بالاگر پایه آنتن
• عملگر شیرهای آب و گاز
• تجهیزات عکاسی
• تجهیزات اپتیک



پارامترهای حائز اهمیت در بال اسکرو ها:

بال اسکرو شامل یک پیچ دوار و مهره ای است که بین این پیچ و مهره، ساچمه هایی قرار دارد. این ساچمه ها درون حلقه ای ثابت که در انگلیسی به return tube، return caps و deflector معروف هستند، می چرخند.

در ارتباط با ساخت و طراحی این قطعات دقیق، پارامترهایی نظیر: سنگ زنی و رولینگ، سختی سطحی خوب و دقیق برای افزایش استحکام و در نتیجه ظرفیت تحمل نیروی بالا و عمر زیاد، حائز اهمیت می باشند. حرکت نرم و روان و دقیق، لقی (backlash) پایین، صدای کم، گشتاور پایین برای حرکت به علت حداقل اصطکاک، استحکام زیاد و قابلیت پیش بینی عمر و بالا بودن آن، از پارامترهای یک بال اسکرو خوب می باشند.

نکات مهم در انتخاب بال اسکرو:

*میزان بار مکانیکی که باید توسط بال اسکرو جابه جا شود.

*میزان دقت مورد نیاز در حرکت

*شرایط محیطی محل نصب و استفاده از بال اسکرو

معایب بال اسکرو

به دلیل کم بودن اصطکاک در بال اسکرو، این دستگاه از قابلیت و مکانیزم خودنگهدار یا خود قفل برخوردار نیست. به این معنا در صورتی که قسمت پیچ (یا شفت) را ثابت نگه داریم و شروع به حرکت مهره کنیم، می توانیم حرکت خطی را مشاهده کنیم یعنی با حرکت مهره، پیچ (یا شفت) شروع به چرخش می کند. در حالی که در لید اسکرو تنها حرکت پیچ (یا شفت) است که باعث حرکت خطی مهره می گردد و عکس آن امکان پذیر نیست.

همچنین به علت کم بودن اصطکاک بین پیچ و شافت این امکان وجود ندارد که بتوان به راحتی یک حرکت ثابت چرخشی ایجاد کرد. لذا معمولا بال اسکرو در سیستم هایی استفاده می شود که بتوان با استفاده از یک موتور، سرعتی ثابت ایجاد کرد.

بال اسکرو نیازمند بازرسی ها و مراقب های دوره ای است و همچنین در برابر ذرات خارجی باید محافظت گردد.

بال اسکرو باید در برابر آسیب و ضربه های خارجی محافظت گردد چرا که هرگونه صدمه به بال اسکرو باعث عدم کارکرد صحیح و دقیق بال اسکرو می گردد. در حالی که این مورد در لید اسکرو مشاهده نمی شود.

مزایای استفاده از پیچ بال اسکرو

پیچ‌های بال اسکرو به دلیل ویژگی‌های منحصر به فرد خود در بسیاری از سیستم‌ها به کار گرفته می‌شوند.

*دقت و کارایی بالا

این پیچ‌ها به دلیل دقت بالا در جابجایی و قابلیت تنظیم دقیق، در سیستم‌هایی که نیاز به حرکت خطی دقیق دارند، بسیار کاربردی هستند.

*کاهش اصطکاک

استفاده از گلوله‌های ساچمه‌ای به جای تماس مستقیم پیچ و مهره باعث کاهش اصطکاک و بهبود حرکت روان می‌شود.

*طول عمر بیشتر

به دلیل کاهش سایش و اصطکاک، عمر مفید پیچ‌های بال اسکرو نسبت به پیچ‌های معمولی بیشتر است.

نحوه عملکرد پیچ بال اسکرو

پیچ بال اسکرو با استفاده از سیستم مهره و گلوله‌های ساچمه‌ای کار می‌کند که باعث می‌شود حرکت خطی دقیق و با کمترین اصطکاک صورت گیرد.

اصول عملکرد

مهره و پیچ با یکدیگر درگیر شده و با چرخش پیچ، مهره به صورت خطی حرکت می‌کند. گلوله‌های ساچمه‌ای بین مهره و پیچ باعث کاهش اصطکاک و بهبود عملکرد می‌شوند.

مکانیزم حرکتی

حرکت خطی ایجاد شده توسط پیچ بال اسکرو باعث می‌شود تا دستگاه‌ها با دقت بیشتری وظایف خود را انجام دهند.

نحوه انتخاب پیچ بال اسکرو مناسب

انتخاب پیچ بال اسکرو مناسب بستگی به نیازهای خاص هر پروژه دارد. در این بخش به عوامل کلیدی در انتخاب پیچ بال اسکرو می‌پردازیم.

اندازه‌گیری دقت و سرعت

برای انتخاب پیچ بال اسکرو مناسب باید به دقت مورد نیاز و سرعت حرکت دستگاه توجه داشت.

بررسی میزان بار و نیرو

پیچ باید توانایی تحمل بار و نیروی وارده در حین کار را داشته باشد، در غیر این صورت ممکن است دچار خرابی زودرس شود.

نوع مواد استفاده شده

مواد سازنده پیچ باید با توجه به محیط کاری و شرایط استفاده انتخاب شوند. به عنوان مثال، در محیط‌های مرطوب یا اسیدی از پیچ‌های مقاوم در برابر خوردگی استفاده می‌شود.

نکات مهم در خرید پیچ بال اسکرو

برای خرید پیچ بال اسکرو باید به چند نکته توجه داشت تا انتخاب مناسبی داشته باشید.

قیمت پیچ بال اسکرو

یکی از عوامل مهم در خرید پیچ بال اسکرو، قیمت آن است. هرچند پیچ‌های بال اسکرو قیمت بیشتری نسبت به پیچ‌های معمولی دارند، اما با توجه به کارایی و عمر طولانی‌تر، ارزش خرید بالایی دارند.

برندهای معتبر

انتخاب برند معتبر نیز یکی از عوامل مهم در خرید پیچ بال اسکرو است. برندهای معتبر معمولا از مواد با کیفیت بالا و تکنولوژی پیشرفته برای تولید پیچ‌های خود استفاده می‌کنند.

کیفیت ساخت

کیفیت ساخت پیچ نیز بر کارایی و طول عمر آن تاثیر مستقیم دارد. پیچ‌های با کیفیت بالا دارای دقت ساخت بیشتری هستند و در نتیجه عملکرد بهتری خواهند داشت.

قیمت‌گذاری پیچ بال اسکرو

قیمت پیچ بال اسکرو بسته به عوامل مختلفی مانند اندازه، برند، و مواد سازنده متفاوت است.

عوامل مؤثر بر قیمت

عواملی مانند دقت، سرعت، و توان تحمل بار بر قیمت پیچ بال اسکرو تاثیرگذار هستند.

مقایسه برندها و قیمت‌ها

برای انتخاب پیچ بال اسکرو با بهترین قیمت، بهتر است برندهای مختلف را مقایسه کنید و بر اساس نیاز خود مناسب‌ترین گزینه را انتخاب کنید.

مراقبت و نگهداری پیچ بال اسکرو

برای افزایش عمر مفید پیچ بال اسکرو، باید به نگهداری و مراقبت آن توجه ویژه‌ای داشت.

روغن‌کاری و تمیزکاری

روغن‌کاری منظم و تمیز کردن پیچ می‌تواند از سایش و خوردگی جلوگیری کند و عمر مفید آن را افزایش دهد.

نکات جلوگیری از خرابی

استفاده از پیچ بال اسکرو در شرایط کاری مناسب و جلوگیری از بارهای بیش از حد می‌تواند از خرابی زودرس آن جلوگیری کند.



در تصاویر زیر ابعاد استاندارد ماشین کاری دو سر پیچ بال اسکرو برای یاتاقان های BK ، FK ، BF و FF را قرار دادیم.
