استپ موتور انکودردار 26 کیلوگرم بر سانتی متر نما 23 برند لیدشاین مدل 57CM26-BZ

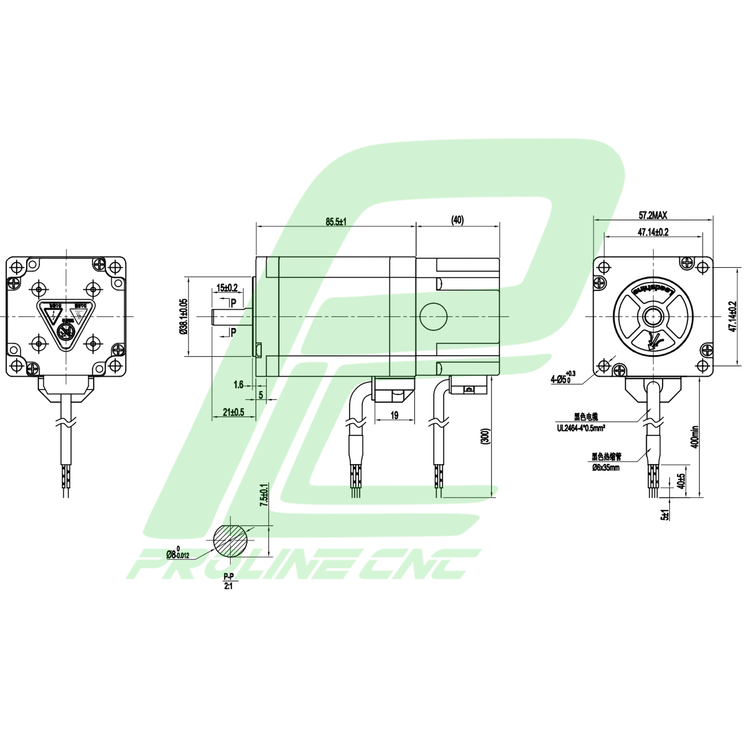

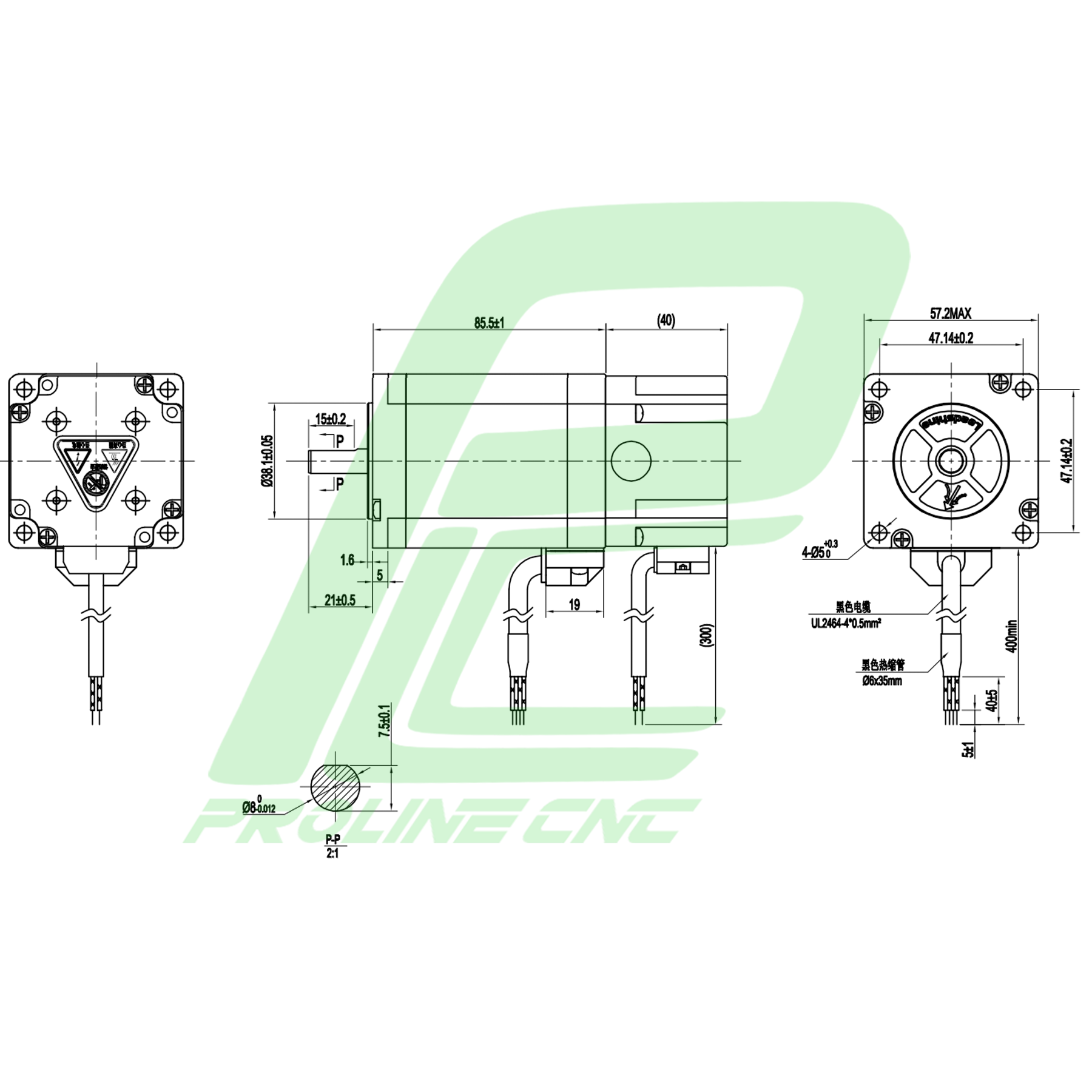

نقشه استپ موتور لیدشاین مدل 57CM26-BZ

 تفاوت با سایر مدل‌ها

استپ موتور Leadshine 57CM26-BZ نسخه‌ی پیشرفته‌ی مدل 57CM26 است که با انکودر فیدبک و ترمز الکترومغناطیسی (Brake) عرضه می‌شود. این ترکیب باعث افزایش دقت موقعیت‌یابی و ایمنی در توقف محور می‌شود، به‌ویژه در کاربردهایی که قطع برق یا خطای حرکتی ممکن است منجر به آسیب شود.



 کاربرد استپ موتور  57CM26-BZ در صنعت

دستگاه‌های CNC سه محور و چهار محور

ماشین‌های برش لیزر و پلاسما

ربات‌های صنعتی و خطوط مونتاژ خودکار

ماشین‌های بسته‌بندی، چاپ و برش رول

سیستم‌های حرکتی با نیاز به توقف دقیق یا حفظ موقعیت



 پارامترهای فنی و حائز اهمیت استپ موتور  57CM26-BZ

مدل: Leadshine 57CM26-BZ

جریان نامی: 2.6 آمپر

گشتاور نگهدارنده: حدود 1.2 نیوتن‌متر

شفت خروجی: 8 میلی‌متر

انکودر داخلی: با رزولوشن بالا جهت فیدبک موقعیت

ترمز الکترومغناطیسی: فعال در حالت قطع برق

تعداد سیم: 8 سیم (اتصال سری یا موازی)

نوع فاز: دو فاز (2-Phase Hybrid Stepper)



 نحوه عملکرد  استپ موتور  57CM26-BZ

موتور 57CM26-BZ با دریافت پالس از درایور لیدشاین، حرکت گام‌به‌گام محور را کنترل می‌کند.

انکودر موقعیت دقیق شفت را به درایور بازمی‌گرداند تا در صورت از دست رفتن پالس‌ها، خطای حرکتی اصلاح شود.

در زمان قطع برق، ترمز فعال شده و از چرخش یا افت محور جلوگیری می‌کند.



 مزایای  استپ موتور  57CM26-BZ

دقت موقعیت بسیار بالا با انکودر

ایمنی بالا در توقف محور (Brake فعال در حالت بی‌برق)

مناسب برای کاربردهای حساس و دقیق

سازگار با درایورهای DM، EM و AM لیدشاین

عمر طولانی و عملکرد پایدار در شرایط صنعتی



 معایب  استپ موتور  57CM26-BZ

وزن و طول بیشتر نسبت به مدل‌های بدون انکودر

نیاز به درایور سازگار با فیدبک انکودر

قیمت بالاتر نسبت به مدل پایه



 نحوه انتخاب  استپ موتور  57CM26-BZ

بر اساس گشتاور محور مورد نیاز (تا حدود 1.2 نیوتن‌متر)

تطبیق درایور و ولتاژ تغذیه با مشخصات موتور

بررسی نوع نصب و فضای موجود

انتخاب مدل BZ در صورت نیاز به ترمز و موقعیت‌یابی دقیق



 نکات مهم در خرید  استپ موتور  57CM26-BZ

اطمینان از اصالت برند لیدشاین Leadshine

بررسی وجود گواهی و لیبل انکودر اصلی

خرید از تأمین‌کننده معتبر با گارانتی و خدمات پس از فروش



 قیمت‌  استپ موتور  57CM26-BZ

قیمت استپ موتور 57CM26-BZ متناسب با نوع انکودر، کشور سازنده (چین یا تایوان) و موجودی بازار متغیر است.

در فروشگاه ProlineCNC این مدل با قیمت رقابتی، گارانتی اصالت و مشاوره رایگان فنی ارائه می‌شود.



 مراقبت و نگهداری  استپ موتور  57CM26-BZ

از نفوذ گردوغبار یا مایع به بخش ترمز و انکودر جلوگیری کنید.

سیم انکودر را از مسیرهای دارای نویز جدا کنید.

موتور را در دمای محیطی مناسب (زیر ۵۰ درجه سانتی‌گراد) نگه دارید.

هر چند ماه یک‌بار عملکرد ترمز را تست کنید.



راهنمای انتخاب انواع استپ موتور

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
