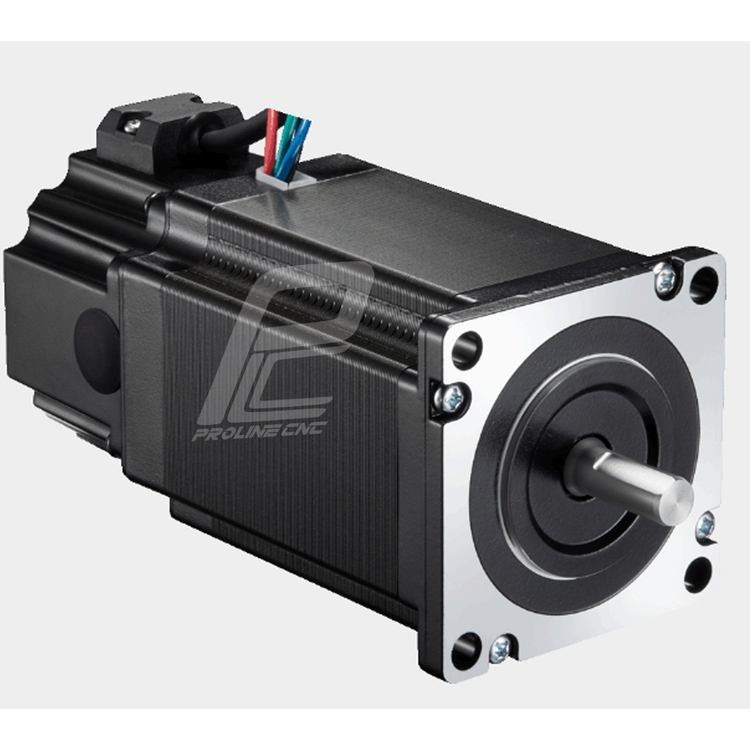

استپ موتور انکودردار 30 کیلوگرم بر سانتی متر نما 24 برند لیدشاین مدل 60CM30-BZ

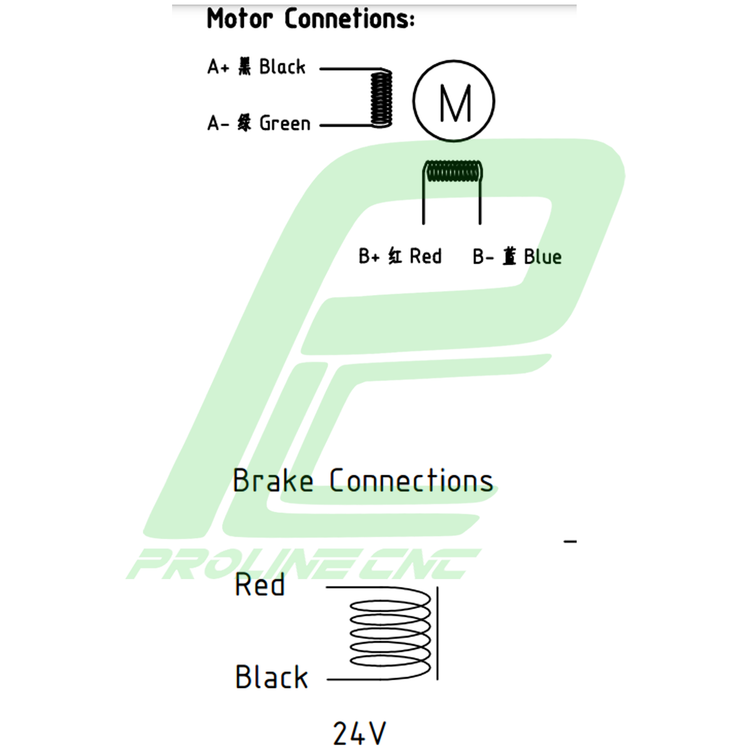

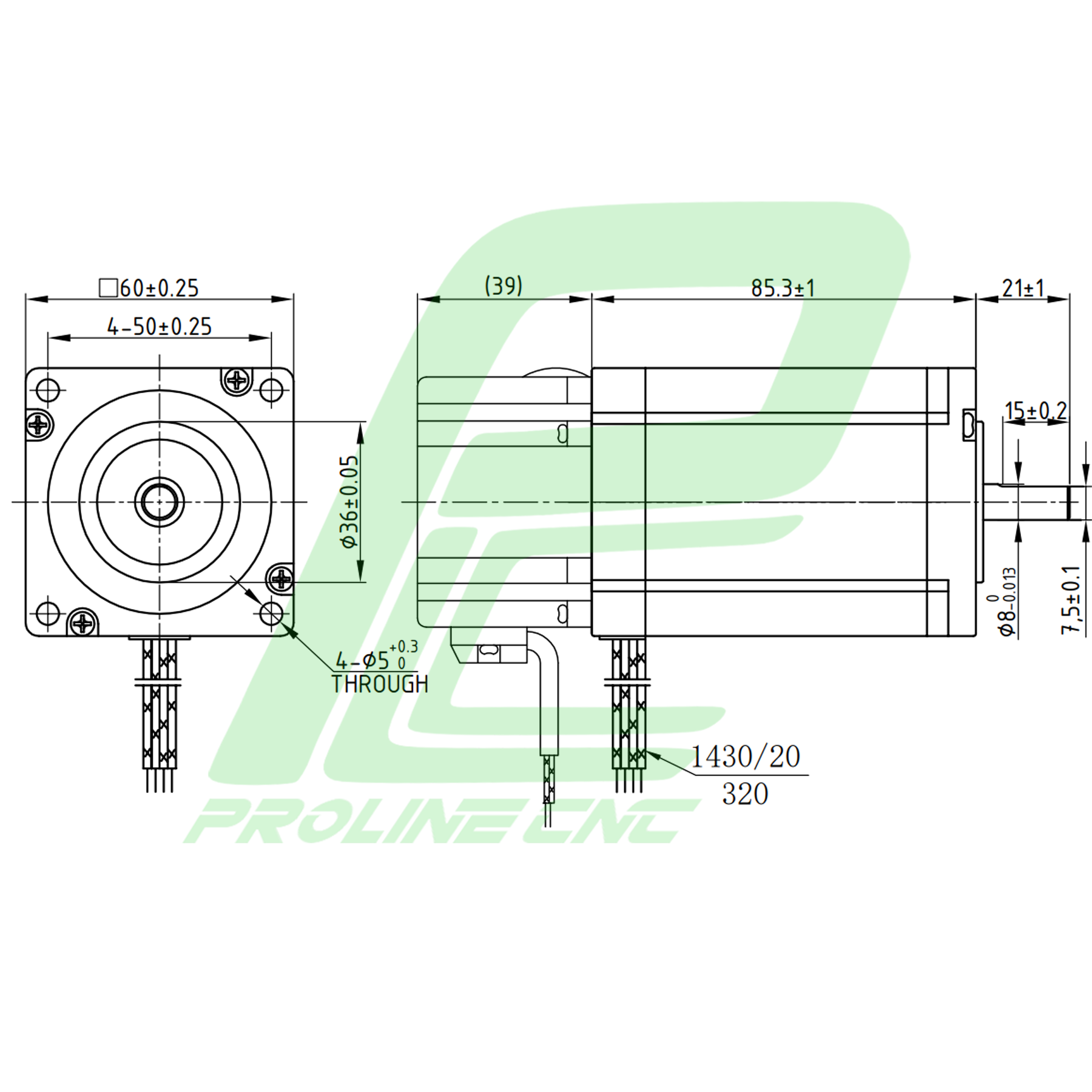

نقشه استپ موتور لیدشاین مدل 60CM30-BZ



 تفاوت با سایر مدل‌ها

استپ موتور Leadshine 60CM30-BZ یکی از مدل‌های پیشرفته سری 60 لیدشاین است که علاوه بر ترمز (Brake) برای قفل نگه داشتن محور در حالت بی‌برق، دارای انکودر جهت فیدبک موقعیت نیز می‌باشد. این ترکیب باعث افزایش دقت، جلوگیری از خطای حرکتی و حفظ ایمنی در سیستم‌های CNC و صنعتی می‌شود.

در مقایسه با مدل‌های معمولی مانند 60CM30، این نسخه برای کاربردهای با نیاز به کنترل موقعیت دقیق و توقف ایمن محور طراحی شده است.





 کاربرد استپ موتور 60CM30-BZ در صنعت

دستگاه‌های CNC صنعتی، فرز، تراش و روتر چوب و فلز

ربات‌های صنعتی و بازوهای مکانیکی

ماشین‌آلات بسته‌بندی، چاپ و لیبل‌زن

تجهیزات برش پلاسما، لیزر و حکاکی دقیق

سیستم‌های اتوماسیون و موقعیت‌یابی دقیق محور



 پارامترهای حائز اهمیت  استپ موتور 60CM30-BZ

ولتاژ نامی: 48 ولت

جریان نامی: حدود 3 آمپر

گشتاور نگهدارنده: 3 نیوتن‌متر

شفت خروجی: 8 میلی‌متر

تعداد فاز: دو فاز

انکودر داخلی: با رزولوشن بالا برای فیدبک دقیق

ترمز الکترومغناطیسی: جهت جلوگیری از چرخش ناخواسته در حالت خاموش



 نکات مهم در انتخاب  استپ موتور 60CM30-BZ

بررسی گشتاور مورد نیاز محور بر اساس وزن و بار حرکتی

تطبیق جریان خروجی درایو با مقدار نامی موتور

انتخاب مدل انکودردار یا بدون انکودر متناسب با دقت مورد نیاز

توجه به نوع شفت، طول موتور و فضای نصب



 معایب  استپ موتور 60CM30-BZ

وزن بیشتر به‌دلیل وجود ترمز و انکودر

قیمت بالاتر نسبت به مدل‌های ساده‌تر

نیاز به درایو سازگار با ورودی انکودر



 مزایای  استپ موتور 60CM30-BZ

دقت حرکتی بالا با فیدبک انکودر

ایمنی بیشتر در زمان قطع برق

پایداری موقعیت محور در توقف‌های ناگهانی

افزایش عمر مفید سیستم مکانیکی

سازگاری کامل با درایوهای لیدشاین سری DM و EM



 نحوه عملکرد  استپ موتور 60CM30-BZ



استپ موتور 60CM30-BZ با دریافت پالس از درایور استپ لیدشاین، حرکت گام‌به‌گام محور را کنترل می‌کند. انکودر داخلی موقعیت لحظه‌ای را به درایو بازمی‌گرداند تا هرگونه خطای حرکتی اصلاح شود. ترمز نیز با قطع برق فعال شده و محور را در جای خود قفل می‌کند.



 نحوه انتخاب  استپ موتور 60CM30-BZ

ابتدا نوع سیستم حرکتی (خطی، دوار، محور CNC و غیره) را مشخص کنید.

گشتاور مورد نیاز را بر اساس نوع بار محاسبه کنید.

اگر نیاز به دقت بالا و توقف ایمن دارید، مدل BZ (ترمزدار) بهترین انتخاب است.



 نکات مهم در خرید  استپ موتور 60CM30-BZ

اطمینان از اصالت برند لیدشاین (Leadshine)

خرید از فروشنده معتبر با گارانتی

توجه به سری و شماره انکودر برای سازگاری با درایو



 قیمت‌  استپ موتور 60CM30-BZ

قیمت استپ موتور لیدشاین 60CM30-BZ بسته به کشور ساخت (چین یا اصل تایوان)، نوع انکودر، کیفیت ترمز و گارانتی متفاوت است.

در فروشگاه ProlineCNC قیمت‌ها به‌صورت به‌روز و رقابتی ارائه می‌شود.



 مراقبت و نگهداری  استپ موتور 60CM30-BZ

از وارد شدن گرد و غبار و روغن به داخل موتور جلوگیری کنید.

ترمز را هر چند ماه یک‌بار تست نمایید.

کابل انکودر را در برابر خمش و نویز محافظت کنید.

از تهویه مناسب در تابلو برق برای جلوگیری از داغی بیش از حد موتور استفاده کنید.

راهنمای انتخاب انواع استپ موتور

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.



 چرا از پرولاین سی ان سی خرید کنید؟

تنوع بالا: ارائه انواع استپ‌موتور با گشتاورهای مختلف از برندهای معتبر جهانی.

کیفیت تضمینی: محصولات اصلی و اورجینال با گارانتی معتبر.

مشاوره تخصصی: ارائه مشاوره فنی رایگان برای انتخاب بهترین موتور متناسب با نیاز شما.

خدمات پس از فروش: پشتیبانی فنی و خدمات پس از فروش حرفه‌ای.

ارسال سریع: تحویل سریع و مطمئن محصولات به سراسر کشور.
