استپ موتور انکودردار 13 کیلوگرم بر سانتی متر نما 23 برند لیدشاین مدل 57CM13-BZ

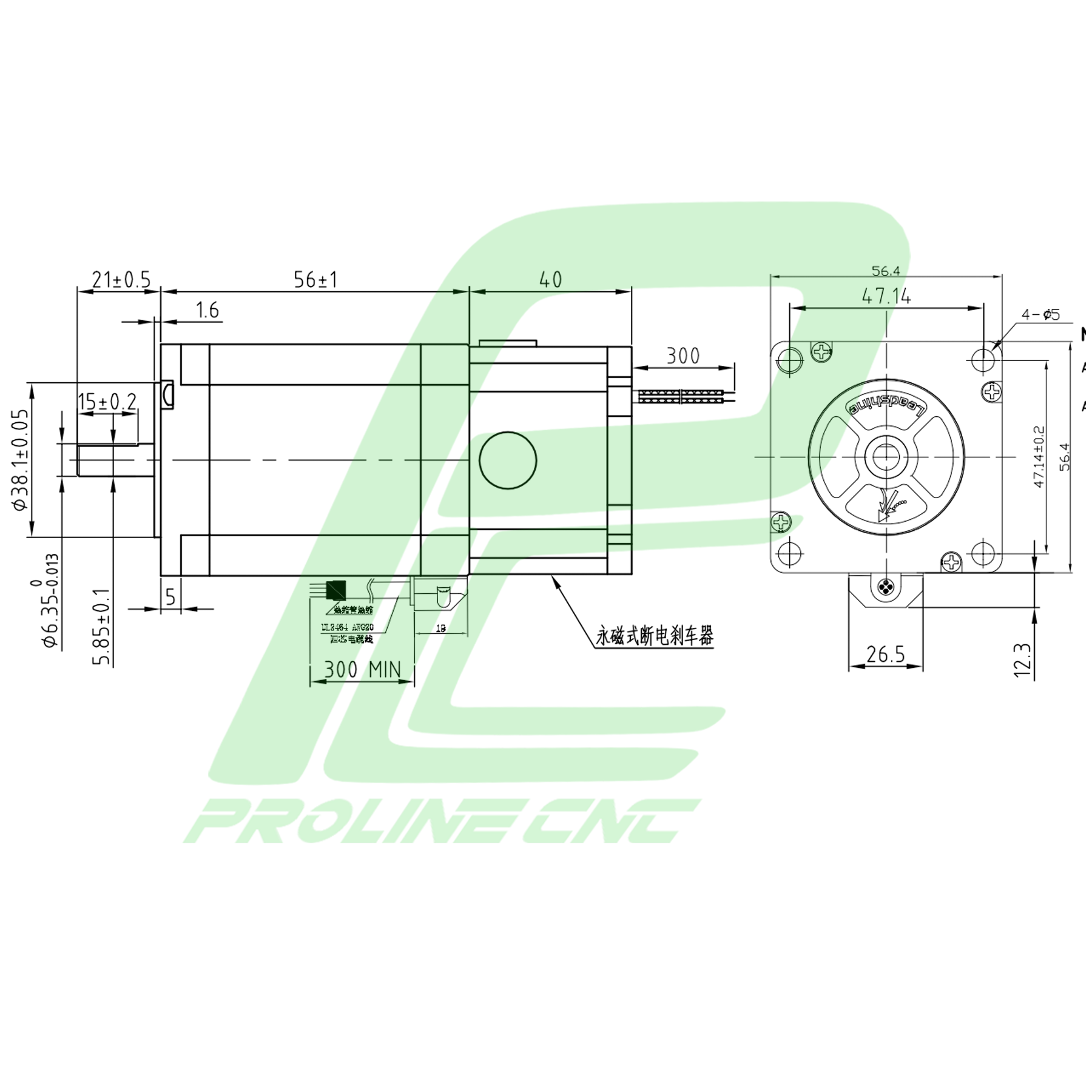

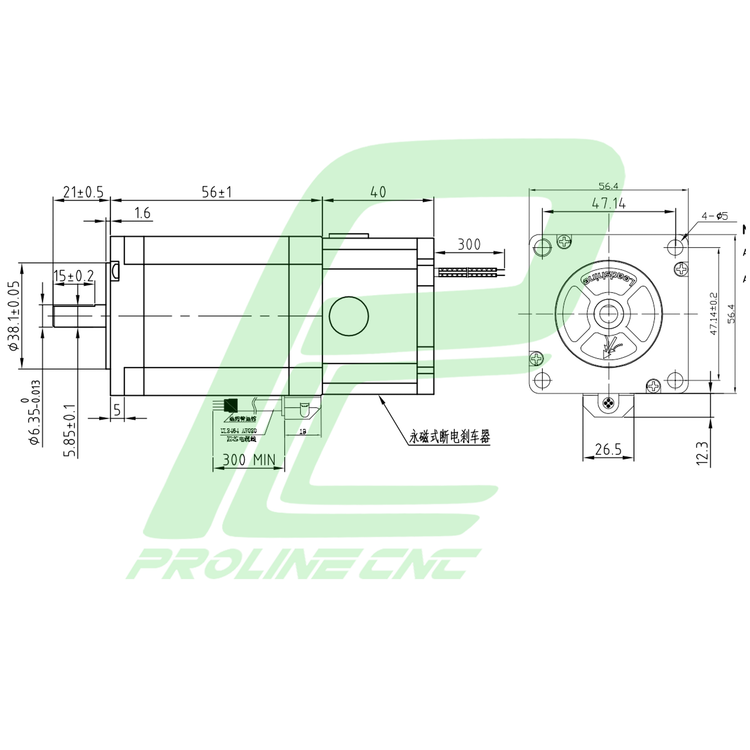

نقشه استپ موتور انکودردار لیدشاین مدل 57CM13-BZ

موتور استپر مدل 57CM13-BZ از سری CM برند Leadshine یک موتور هیبریدی دو فاز با اندازه NEMA 23 است که به همراه ترمز دائمی (Brake) طراحی شده است. این موتور به دلیل ویژگی‌های خاص خود، در کاربردهایی که نیاز به دقت بالا، کنترل موقعیت دقیق و ایمنی در توقف‌های ناگهانی دارند، مناسب است.



 مشخصات فنی استپ موتور 57CM13-BZ

نوع فریم: دو فاز، NEMA 23

طول موتور: 96 میلی‌متر

جریان فاز: 4 آمپر

گشتاور نگهداری: 1.3 نیوتن‌متر (184 oz-in)

قطر شفت: 6.35 میلی‌متر

مقاومت فاز: 0.45 اهم

اندوکتانس فاز: 1.6 میلی‌هنری

درجه حفاظت: IP40

وزن موتور: 1.1 کیلوگرم

ویژگی خاص: دارای ترمز دائمی (Brake)



 مزایای استپ موتور 57CM13-BZ

ترمز داخلی: وجود ترمز داخلی باعث می‌شود که در صورت قطع برق یا توقف سیستم، موتور به‌صورت ایمن متوقف شده و از حرکت ناخواسته جلوگیری شود.

دقت بالا: موتورهای سری CM لیدشاین با استفاده از مواد با کیفیت بالا و طراحی دقیق، دقت بالایی در حرکت دارند.

کاهش گرما و لرزش: این موتورها با طراحی خاص خود، گرمای کمتری تولید کرده و لرزش کمتری دارند که باعث افزایش عمر مفید موتور و سیستم می‌شود.

مناسب برای کاربردهای حساس: وجود ترمز داخلی و دقت بالا، این موتور را برای کاربردهایی مانند دستگاه‌های CNC، رباتیک و سیستم‌های پوزیشنینگ دقیق مناسب می‌سازد.



 معایب استپ موتور 57CM13-BZ

هزینه بالاتر: وجود ترمز داخلی و ویژگی‌های خاص، ممکن است باعث افزایش قیمت موتور نسبت به مدل‌های بدون ترمز شود.

نیاز به درایور مخصوص: برای بهره‌برداری از تمامی ویژگی‌های موتور، نیاز به درایورهای مخصوص با قابلیت کنترل ترمز و جریان بالا است.



 کاربرد استپ موتور 57CM13-BZ در صنعت

دستگاه‌های CNC: برای حرکت دقیق و کنترل موقعیت ابزار.

سیستم‌های رباتیک: برای حرکت دقیق و کنترل موقعیت اجزای ربات.

دستگاه‌های پوزیشنینگ دقیق: برای کاربردهایی که نیاز به دقت بالا و توقف ایمن دارند.

سیستم‌های آزمایشگاهی: برای انجام آزمایشات با دقت بالا و نیاز به توقف ایمن.



 نکات مهم در انتخاب استپ موتور 57CM13-BZ

بررسی نیازهای پروژه: قبل از انتخاب موتور، نیازهای دقیق پروژه خود را بررسی کنید تا از انتخاب مناسب اطمینان حاصل کنید.

انتخاب درایور مناسب: اطمینان حاصل کنید که درایور انتخابی با مشخصات موتور همخوانی داشته باشد و قابلیت کنترل ترمز را داشته باشد.

توجه به ابعاد فیزیکی: ابعاد موتور و فضای موجود در دستگاه را بررسی کنید تا از نصب صحیح موتور اطمینان حاصل کنید.

تست عملکرد: قبل از استفاده نهایی، عملکرد موتور را در شرایط عملیاتی تست کنید تا از عملکرد صحیح آن اطمینان حاصل کنید.



 قیمت‌ استپ موتور 57CM13-BZ

برای اطلاع از قیمت و موجودی موتور 57CM13-BZ، می‌توانید به وب‌سایت رسمی لیدشاین یا نمایندگان رسمی فروش در منطقه خود مراجعه کنید. همچنین، فروشگاه‌های آنلاین معتبر نیز ممکن است این محصول را ارائه دهند.



 مراقبت و نگهداری استپ موتور 57CM13-BZ

تمیز نگه‌داشتن موتور: موتور را از گرد و غبار و آلودگی‌ها دور نگه‌دارید تا از عملکرد بهینه آن اطمینان حاصل شود.

بررسی منظم: به‌صورت دوره‌ای، موتور را از نظر علائم خرابی یا سایش بررسی کنید.

جلوگیری از بار اضافی: از وارد کردن بار اضافی به موتور خودداری کنید تا از آسیب به آن جلوگیری شود.

استفاده از درایور مناسب: همواره از درایورهای توصیه‌شده توسط سازنده برای کنترل موتور استفاده کنید.



راهنمای انتخاب انواع استپ موتور

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.



 چرا از پرولاین سی ان سی خرید کنید؟

تنوع بالا: ارائه انواع استپ‌موتور با گشتاورهای مختلف از برندهای معتبر جهانی.

کیفیت تضمینی: محصولات اصلی و اورجینال با گارانتی معتبر.

مشاوره تخصصی: ارائه مشاوره فنی رایگان برای انتخاب بهترین موتور متناسب با نیاز شما.

خدمات پس از فروش: پشتیبانی فنی و خدمات پس از فروش حرفه‌ای.

ارسال سریع: تحویل سریع و مطمئن محصولات به سراسر کشور.
