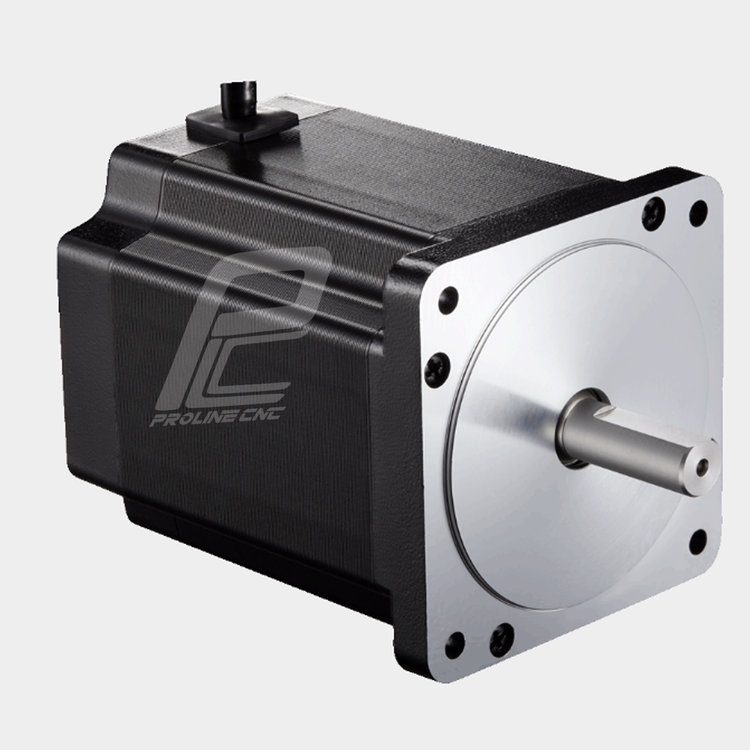

استپ موتور سی ان سی 42 کیلوگرم بر سانتی متر سه فاز نما 34 برند لیدشاین مدل 863S42

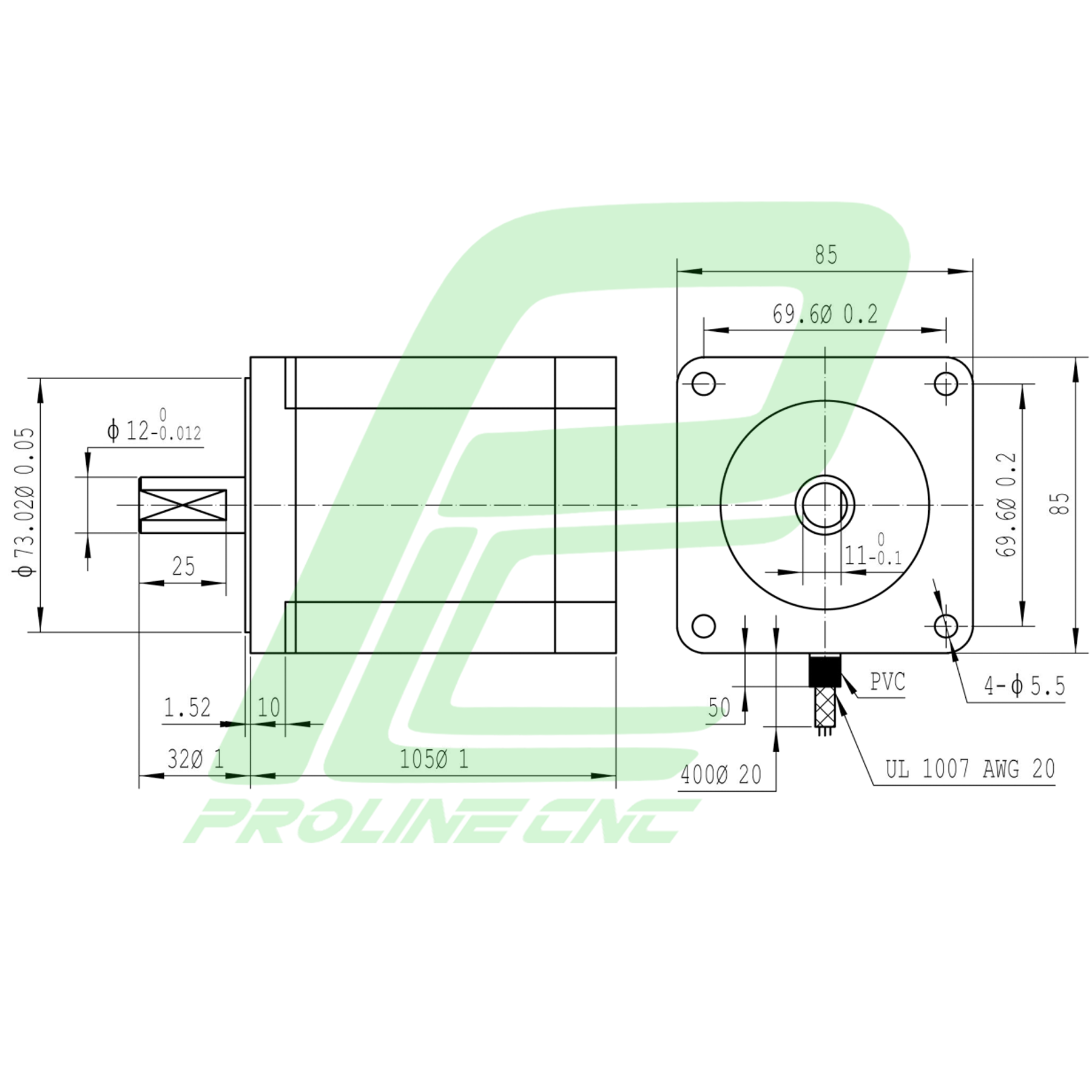

نقشه استپ موتور سه‌فاز 863S42 | Leadshine 3-Phase Hybrid Stepper Motor

استپ موتور 863S42 از سری 3S برند Leadshine یک استپ موتور هیبریدی سه‌فاز با زاویه پله ۱٫۲ درجه است.

این مدل دارای ابعاد استاندارد NEMA 34 است.



 کاربرد استپ موتور 863S42 در صنعت

دستگاه‌های CNC صنعتی متوسط

ماشین‌های لیزر، حکاکی و برش دقیق

سیستم‌های پوزیشنینگ با نیاز به حرکت نرم و دقیق

کاربردهایی که گرمایش کم و لرزش پایین اهمیت دارد

جایگزین موتورهای دو فاز برای بهبود عملکرد در محیط‌های حساس



 مشخصات فنی استپ موتور 863S42

اندازه فریم NEMA 34

طول بدنه 105 میلی‌متر

گشتاور نگهداری (Holding Torque) 4.2 نیوتن‌متر

جریان فاز 5.0 آمپر

قطر شفت 12 میلی‌متر

مقاومت فاز 1.35 اهم

القا فاز 4.5 میلی‌هنری

وزن حدود 2.4 کیلوگرم

استاندارد محافظت IP40



 نکات مهم در انتخاب استپ موتور 863S42

درایور باید توان پشتیبانی از ۵ آمپر فاز را داشته باشد

منبع تغذیه تا حد ممکن ولتاژ مناسب برای حفظ گشتاور در سرعت‌های متوسط ارائه دهد

فضای کافی برای نصب موتور با طول ۱۰۵ میلی‌متر در نظر بگیرید

کوپلینگ و یاتاقان باید متناسب با شفت ۱۲ میلی‌متر باشند

تهویه مناسب برای کاهش دما به ویژه در کارکردهای طولانی



 مزایای استپ موتور 863S42

حرکت بسیار نرم و عملکرد پایدار به دلیل ساختار سه‌فاز

گرمایش کمتر نسبت به موتورهای دو فاز

دقت بالا با پله ۱٫۲ درجه

لرزش پایین در کاربردهای حساس

مناسب برای جایگزینی موتورهای دو فاز در پروژه‌های ارتقاء یافته



 معایب استپ موتور 863S42

نیاز به درایور و منبع توان بالاتر

پیچیدگی تنظیمات درایور بیشتر

در سرعت‌های خیلی بالا ممکن است گشتاور کاهش یابد



 نحوه عملکرد استپ موتور 863S42

موتور 863S42 با تحریک سه فاز پله‌ای حرکت می‌کند. با ارسال پالس از درایور، میدان به ترتیب فعال شده و شفت در هر پالس ۱٫۲ درجه حرکت می‌کند. استفاده از حالت میکرو استپ در درایور می‌تواند حرکت را به زیرگام‌هایی تقسیم کرده و حرکت نرم‌تر و دقیق‌تر را فراهم کند.



 نحوه انتخاب استپ موتور 863S42

اگر به موتور با دقت بالا، لرزش کم و کارکرد مداوم نیاز داری، 863S42 یکی از بهترین گزینه‌هاست. برای بارهای سنگین‌تر، ممکنه مدل‌هایی مثل 863S68H گزینه مناسب‌تری باشن.



 نکات مهم در خرید استپ موتور لیدشاین

مطمئن شو که موتور اورجینال Leadshine باشه

بررسی برچسب فنی مثل گشتاور، جریان و مقاومت

درایور مطابقت داشته باشه با جریان و ولتاژ موتور

خرید از فروشگاه معتبر با پشتیبانی فنی و گارانتی



 قیمت‌ استپ موتور لیدشاین

قیمت استپ موتور 863S42 به دلیل ویژگی‌های سه‌فاز، دقت بالا و توان مناسب، معمولاً بالاتر از موتورهای دو فاز با مشخصات مشابه است. عوامل مؤثر بر قیمت شامل برند، واردکننده، نوع garanti و نوسان ارز هستند.



 مراقبت و نگهداری استپ موتور

نصب موتور در محیط خشک و با تهویه مناسب

بررسی دوره‌ای اتصالات و کابل‌ها

جلوگیری از بار شعاعی زیاد بر شفت

کنترل دمای موتور در کار مداوم

نگهداری محیط نصب از گرد و غبار



راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
