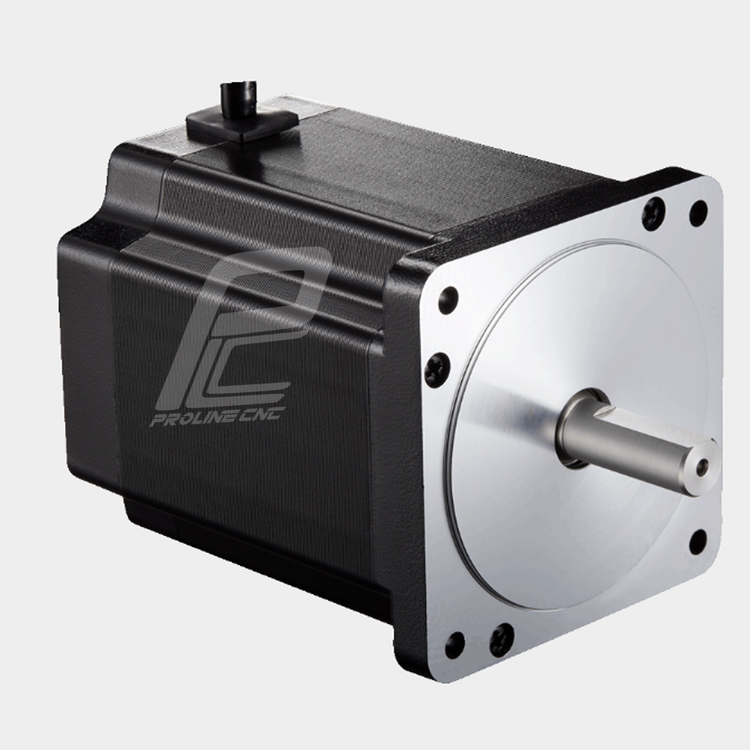

استپ موتور سی ان سی 22 کیلوگرم بر سانتی متر سه فاز نما 34 برند لیدشاین مدل 863S22

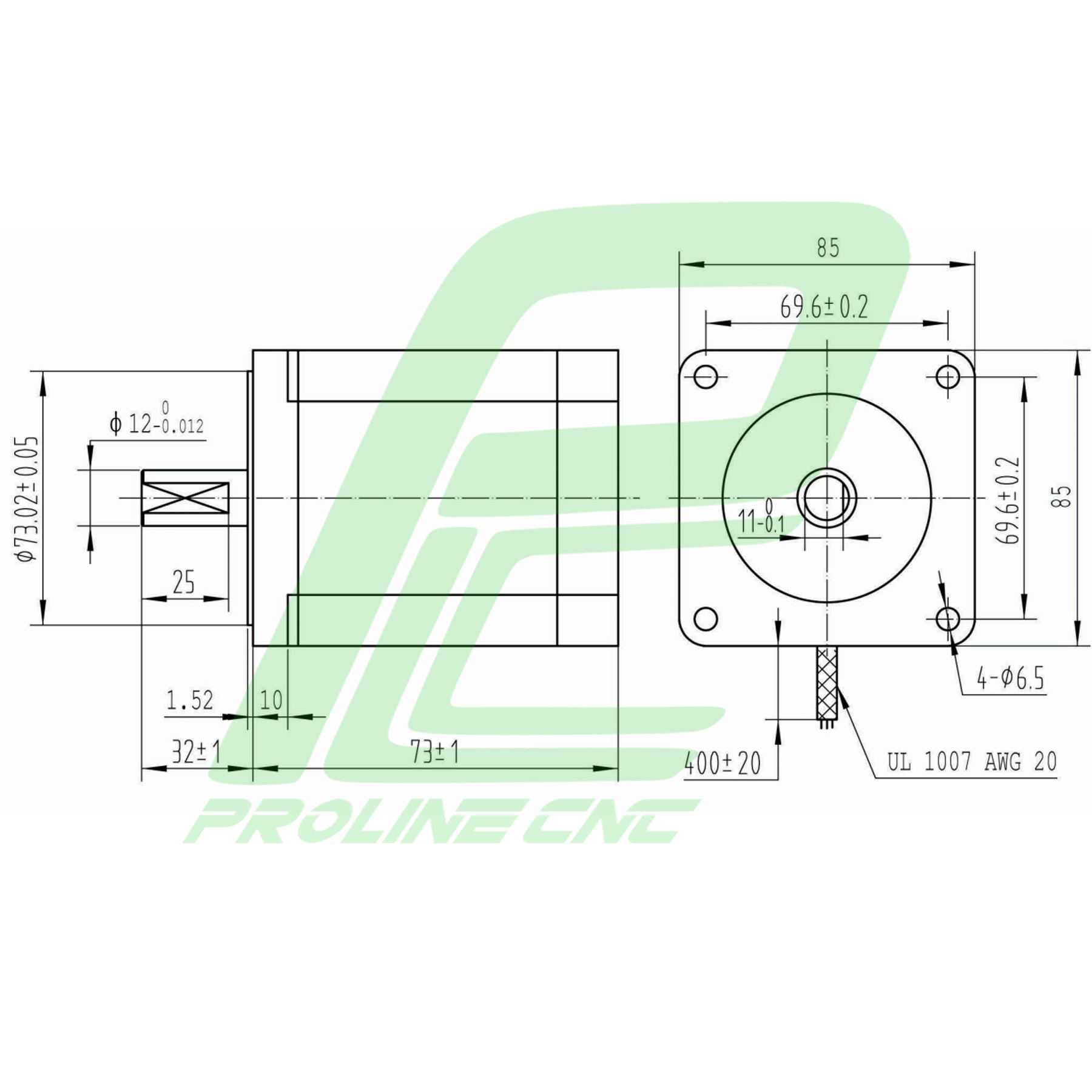

نقشه استپ موتور سه‌فاز 863S22 | Leadshine 3-Phase Hybrid Stepper

استپ موتور 863S22 از سری 3S برند Leadshine یک استپ موتور هیبریدی سه‌فاز با زاویه پله ۱.۲ درجه است.

این مدل دارای ابعاد استاندارد NEMA 34 است.

 کاربرد  استپ موتور 863S22 در صنعت

دستگاه‌های CNC صنعتی متوسط

سیستم‌های موقعیت‌یابی دقیق

ماشین‌آلات لیزر و برش

کاربردهایی که نیاز به حرکت نرم، دقت بالا و گرمایش پایین دارند

جایگزین موتورهای دو فاز برای کاهش لرزش و افزایش پایداری



 مشخصات فنی اصلی استپ موتور 863S22

فریم NEMA 34

طول بدنه 73 میلی‌متر

گشتاور نگهداری 2.2 نیوتن‌متر

جریان هر فاز 5.0 آمپر

قطر شفت 12 میلی‌متر

مقاومت فاز 0.9 اهم

القا فاز 2.8 میلی‌هنری

وزن حدود 1.5 کیلوگرم



 نکات مهم در انتخاب استپ موتور 863S22

منبع تغذیه و درایور باید توان تأمین ۵ آمپر فاز را داشته باشند

استفاده از ولتاژ بالا در منبع تغذیه برای حفظ گشتاور در سرعت‌های متوسط

نصب باید فضای کافی برای موتور با طول ۷۳ میلی‌متر داشته باشد

انتخاب کوپلینگ با دقت بالا و یاتاقان مناسب با شفت ۱۲ میلی‌متر

تأمین تهویه مناسب برای کاهش دما در کارکرد مداوم



 مزایای استپ موتور 863S22

حرکت نرم و پایداری بهتر نسبت به موتورهای دو فاز

گرمایش پایین‌تر

جرم کمتر نسبت به موتورها با گشتاور مشابه

کاهش لرزش و نویز در کاربردهای حساس



 معایب استپ موتور 863S22

جریان بیشتری نسبت به موتورهای ساده‌تر نیاز دارد

در سرعت‌های خیلی بالا گشتاور ممکن است کاهش یابد

قیمت معمولاً بالاتر نسبت به مدل‌های دو فاز مشابه



 نحوه عملکرد استپ موتور 863S22

این موتور با ساختار سه فاز، میدان مغناطیسی یکنواخت‌تری تولید می‌کند. با ارسال پالس از درایور، میدان‌ها فاز به فاز فعال می‌شوند و شفت با گام ۱٫۲ درجه حرکت می‌کند. با استفاده از میکرواستپ در درایور، تفکیک این گام‌ها به زیرگام‌ها امکان حرکت بسیار نرم و دقیق‌تر را فراهم می‌کند.



 نحوه انتخاب استپ موتور 863S22

اگر نیاز داری موتور کم لرزش، دقیق و مناسب برای بار متوسط داشته باشی، 863S22 انتخاب خوبی است.

برای بارهای سنگین‌تر ممکن است مدل‌های 863S42 یا 863S68H انتخاب بهتری باشند.



 نکات مهم در خرید استپ موتور 863S22

حتماً نسخه اورجینال Leadshine انتخاب کن

اعداد برچسب موتور را بررسی کن (گشتاور، جریان، مقاومت)

درایور سازگار با جریان موتور انتخاب کن

از فروشگاهی بخری که گارانتی و پشتیبانی فنی داره



 قیمت‌ استپ موتور 863S22

قیمت موتور 863S22 بستگی به بازار، واردکننده، گارانتی و نوسانات ارزی دارد. اما به دلیل قابلیت‌های سه‌فاز و عملکرد پیشرفته‌تر، قیمتش معمولاً بالاتر از موتورهای دو فاز با گشتاور مشابه است.



 مراقبت و نگهداری استپ موتور

از گرم شدن زیاد موتور جلوگیری کن

اتصالات و سیم‌های موتور را مرتب بررسی کن

از ضربه یا فشار جانبی روی شفت جلوگیری کن

در محیطی پاک و با تهویه مناسب نصب کن





راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
