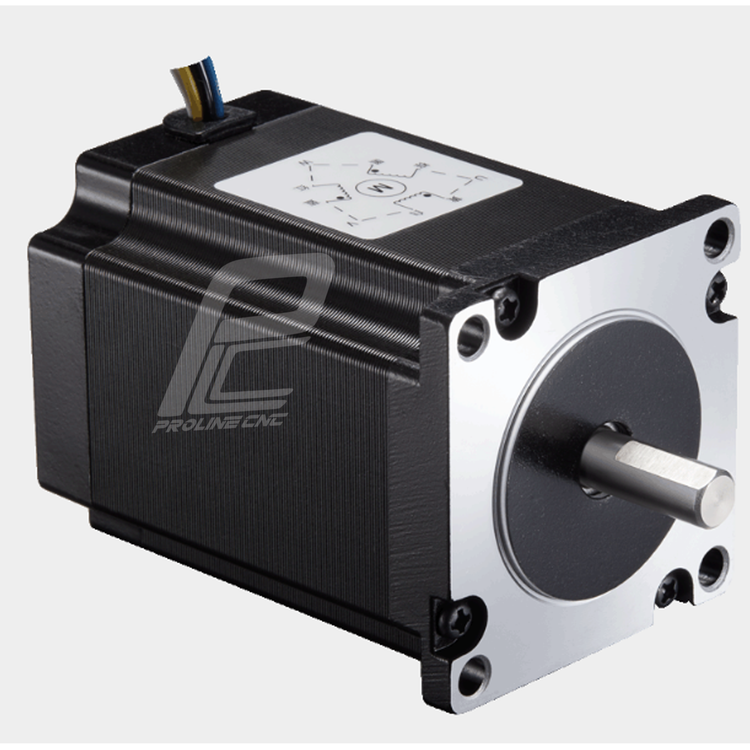

استپ موتور سی ان سی 15 کیلوگرم بر سانتی متر سه فاز نما 23 برند لیدشاین مدل 573S15

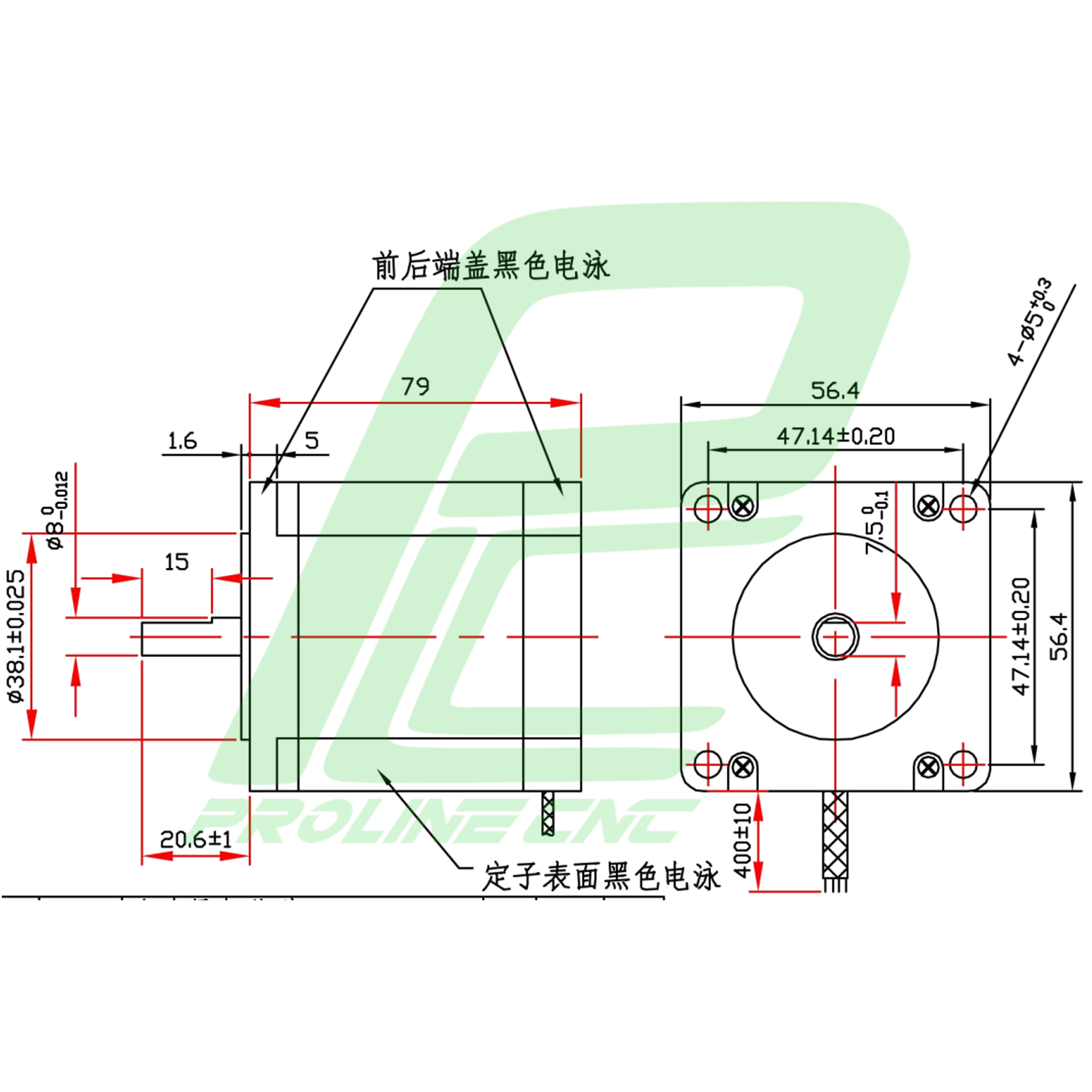

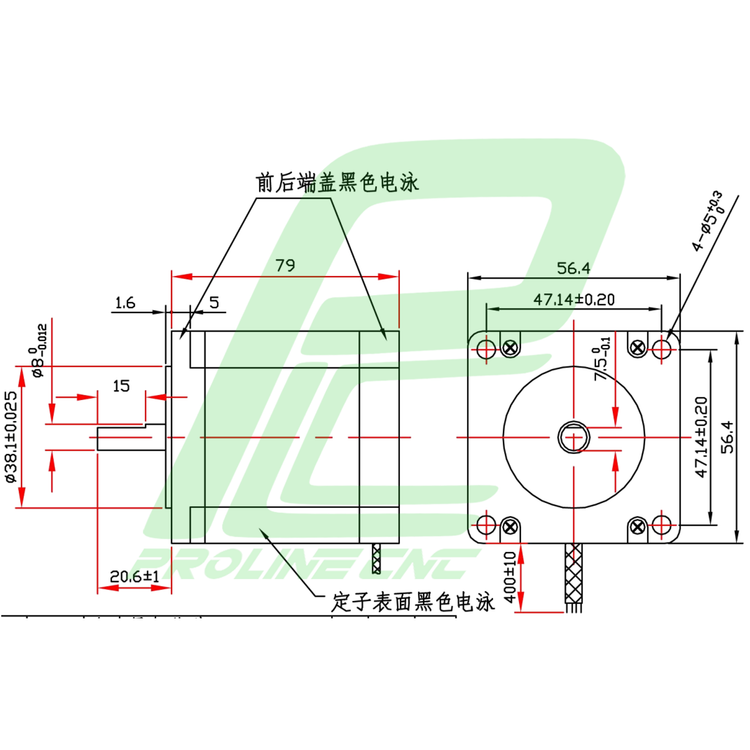

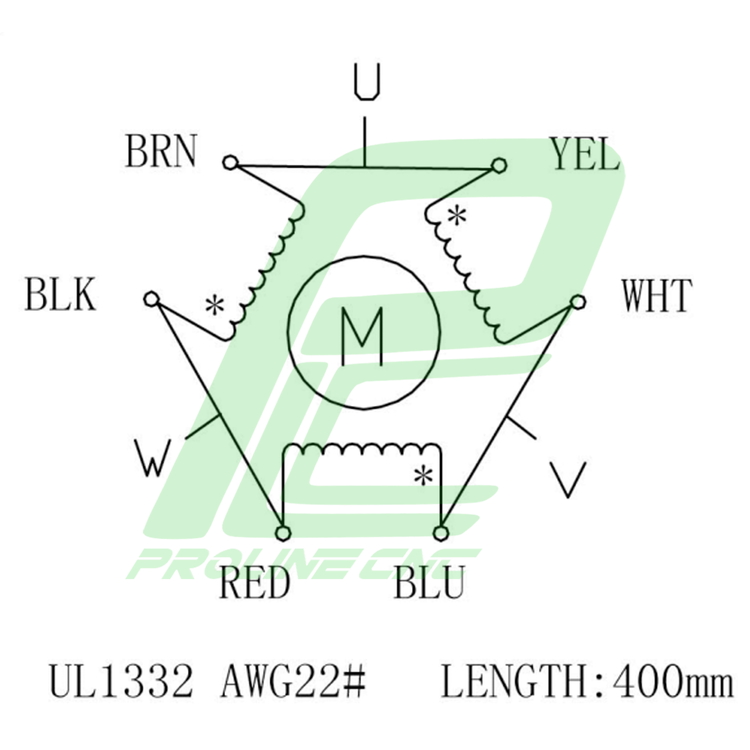

نقشه استپ موتور سه‌فاز 573S15 | Leadshine 3-Phase Stepper Motor 573S15

استپ موتور 573S15 از سری 3S برند Leadshine یک موتور هیبریدی سه‌فاز با زاویه پله ۱٫۲ درجه است.

این موتور در استاندارد NEMA 23 طراحی شده و برای کاربردهایی که علاوه بر دقت، گرمایش کم و حرکت نرم نیاز دارند، مناسب است.



 کاربرد استپ موتور 573S15 در صنعت

دستگاه‌های CNC رومیزی تا متوسط

تجهیزات حکاکی لیزر یا برش دقیق

دستگاه‌هایی با محورهای کوچک که بار متوسط دارند

سیستم‌های جابجایی دقیق در خطوط اتوماسیون

سایر کاربردهایی که حرکت نرم، دقت و گرمایش پایین اهمیت دارد



 مشخصات فنی اصلی استپ موتور 573S15

فریم NEMA 23

طول موتور ۷۹ میلی‌متر

گشتاور نگهداری (Holding Torque) ۱٫۵ نیوتن‌متر

جریان فاز ۵٫۲ آمپر

قطر شفت ۸ میلی‌متر

مقاومت فاز ۰٫۸۶ اهم

القا فاز ۲ میلی‌هَنتری

زاویه هر پله ۱٫۲ درجه

نرخ حرکت نرم دارای حرکت نرم و کم لرزش

گرمایش کم طراحی به منظور پایین آوردن دما و کاهش حرارت



 نکات مهم در انتخاب استپ موتور 573S15

درایور باید توان پشتیبانی از جریان ۵٫۲ آمپر فاز را داشته باشد

ولتاژ تغذیه مناسب انتخاب شود تا گشتاور در دورهای متوسط حفظ شود

نصب موتور باید فضای کافی برای ۷۹ میلی‌متر طول داشته باشد

استفاده از کوپلینگ دقیق و یاتاقان مناسب برای شفت ۸ میلی‌متر

تهویه و خنک‌کاری برای جلوگیری از گرمای بیش از اندازه در کار مداوم



 مزایای استپ موتور 573S15

حرکت نرم‌تر و دقت بیشتر نسبت به موتورهای دو فاز

گرمایش کمتر و کارایی بهتر در کار مداوم

طراحی مناسب برای کاربردهای دقیق و ملایم

لرزش و صدای کمتر در مقایسه با مدل‌های مشابه دو فاز



 معایب استپ موتور 573S15

نیاز به درایور قوی‌تر نسبت به مدل‌های معمول

پیچیدگی تنظیمات و کنترل بیشتر

افت گشتاور در سرعت‌های بسیار بالا ممکن است دیده شود



 نحوه عملکرد استپ موتور 573S15

موتور سه‌فاز 573S15 با تحریک پالس به سه سیم‌پیچ موتور، میدان مغناطیسی سه فازی ایجاد می‌کند که شفت را به اندازه ۱٫۲ درجه در هر پالس می‌چرخاند. با فعال کردن حالت میکرو استپ، حرکت نرم‌تر و دقت بیشتری فراهم می‌شود.



 نحوه انتخاب استپ موتور 573S15

اگر دستگاه تو نیاز به حرکت نرم، دقت و بار متوسط داره، این موتور عالی هست

برای بارهای خیلی سنگین‌تر، ممکنه نیاز به مدل‌های بزرگ‌تر مثل 863S22 یا 863S42 باشی

مطمئن شو درایورت جریان کافی داره



 نکات مهم در خرید استپ موتور 573S15

بررسی اصالت برند و تایید مشخصات فنی روی موتور

انتخاب درایور مناسب (۳‌فاز با جریان کافی)

اطمینان از کوپلینگ و یاتاقان قوی

مشاوره فنی اگر دستگاهت بار خاص داره



 قیمت‌ استپ موتور 573S15

با توجه به ویژگی سه‌فاز بودن، دقت بالا و گشتاور مناسب، قیمت 573S15 معمولاً نسبت به موتورهای دو فاز با مشخصات مشابه بالاتر است. عوامل مهم روی قیمت: برند، کیفیت ساخت، گارانتی و واردکننده.



 مراقبت و نگهداری استپ موتور

از داغ شدن موتور جلوگیری کن (تهویه مناسب)

اتصالات و کابل‌ها رو دوره‌ای بررسی کن

از ضربه یا فشار جانبی بر شفت جلوگیری کن

محیط موتور رو تمیز و عاری از گرد و غبار نگه دار



راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها
