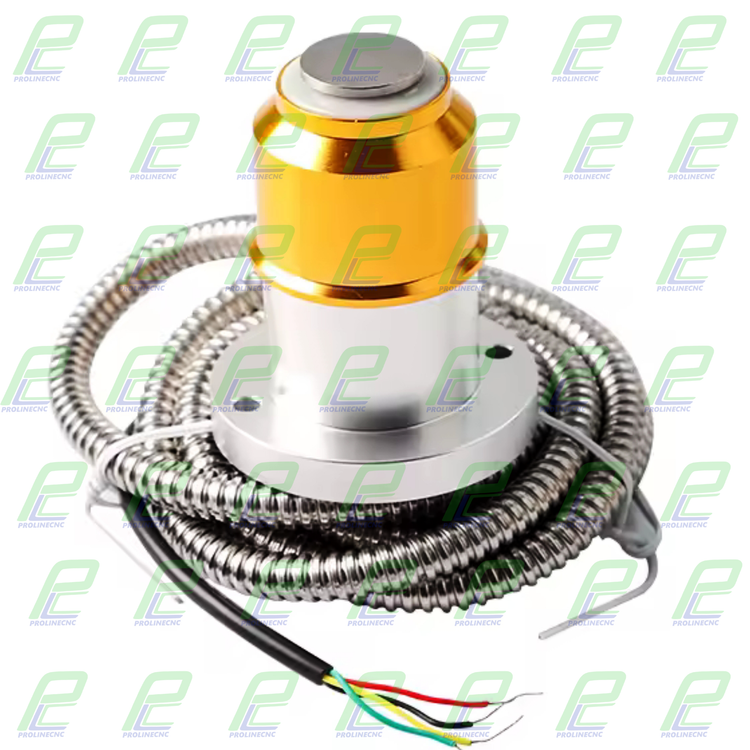

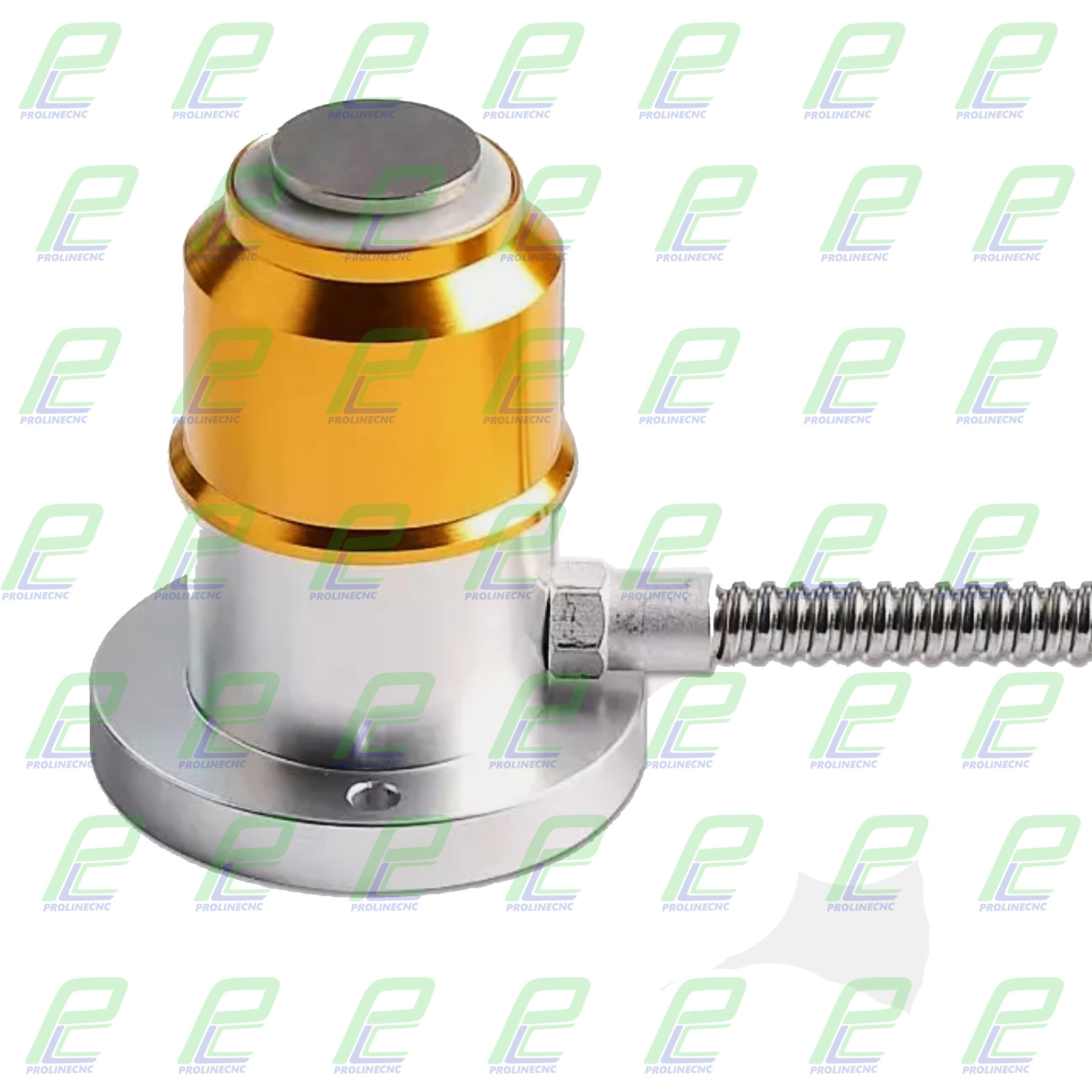

سنسور تنظیم ابزار و ارتفاع خودکار بی‌سیم CNC محور Z مدل Tool Setter 66RG طلایی

پراب تنظیم ارتفاع ابزار CNC (Z Axis Tool Setter) چیست؟

پراب تنظیم ارتفاع ابزار CNC که با نام‌هایی مثل Tool Setter، Tool Length Sensor یا Z Axis Touch Probe شناخته می‌شود، یک سنسور تماسی بسیار دقیق است که برای صفر کردن محور Z و اندازه‌گیری طول ابزار در دستگاه‌های CNC استفاده می‌شود.

این پراب با تماس مستقیم نوک ابزار با سطح کاربیدی خود، سیگنال الکتریکی به کنترلر ارسال می‌کند و موقعیت دقیق ابزار نسبت به سطح مرجع را با دقت بالا ثبت می‌کند.

ویژگی های تنظیم ارتفاع ابزار CNC (Z Axis Tool Setter) مدل 66RG گلد

دقت تنظیم ابزار بسیار بالا: 0.01 میلی‌متر

ساخته‌شده از متریال مقاوم در برابر خوردگی و زنگ‌زدگی

نصب آسان و راه‌اندازی سریع

طراحی سبک با استفاده از مواد سازگار با محیط زیست و قابل بازیافت

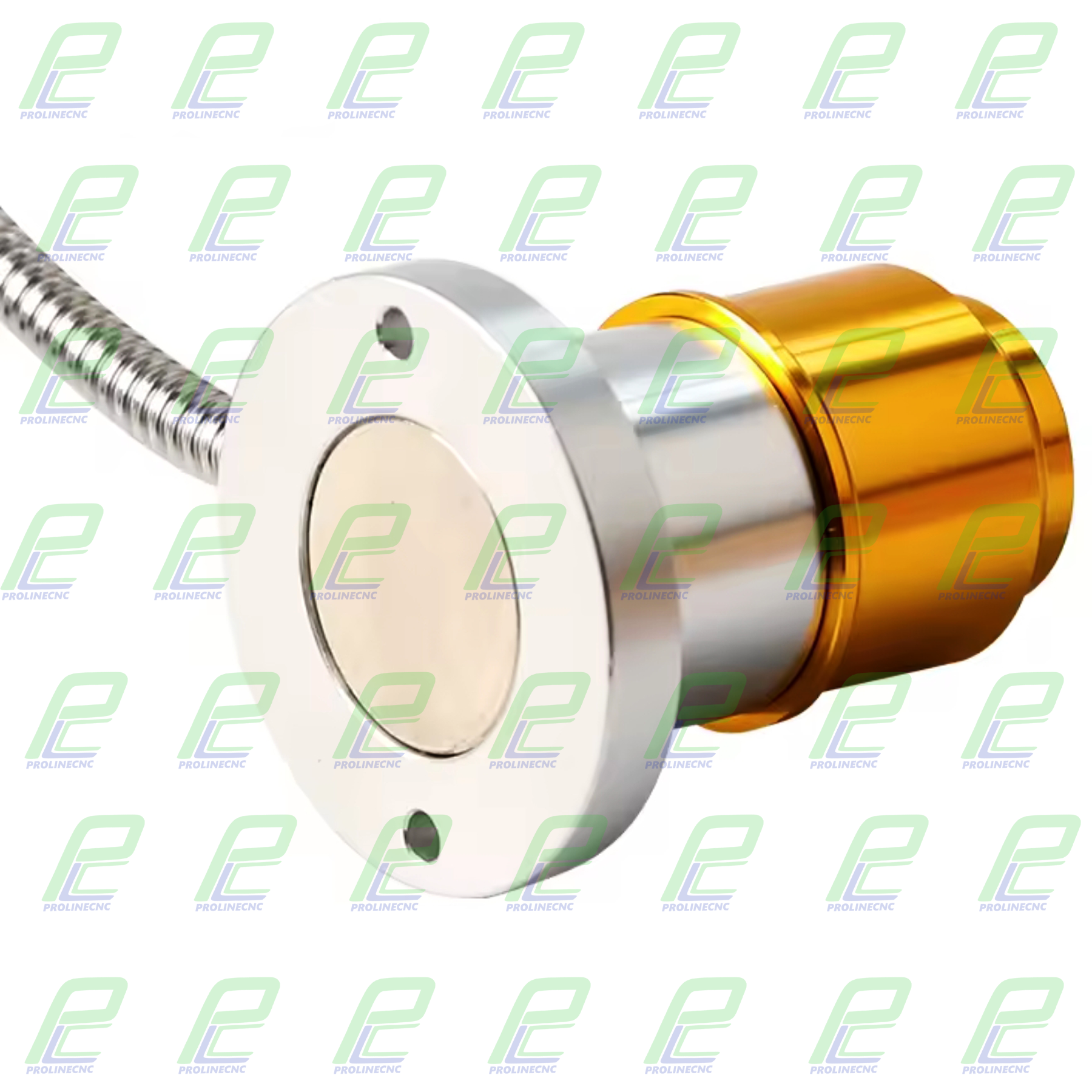

دارای آهنربای قوی در قسمت زیرین برای تثبیت محکم روی میز دستگاه

طراحی ضد آب و ضد گردوغبار (IP67)

عملکرد پایدار حتی در شرایط پاشش مایع خنک‌کاری و براده‌های فلزی

بدون نیاز به تقویت‌کننده داخلی (Amplifier)

بدون خطا ناشی از تغییرات دما یا نوسان ولتاژ

قابلیت اتصال مستقیم به برنامه NC

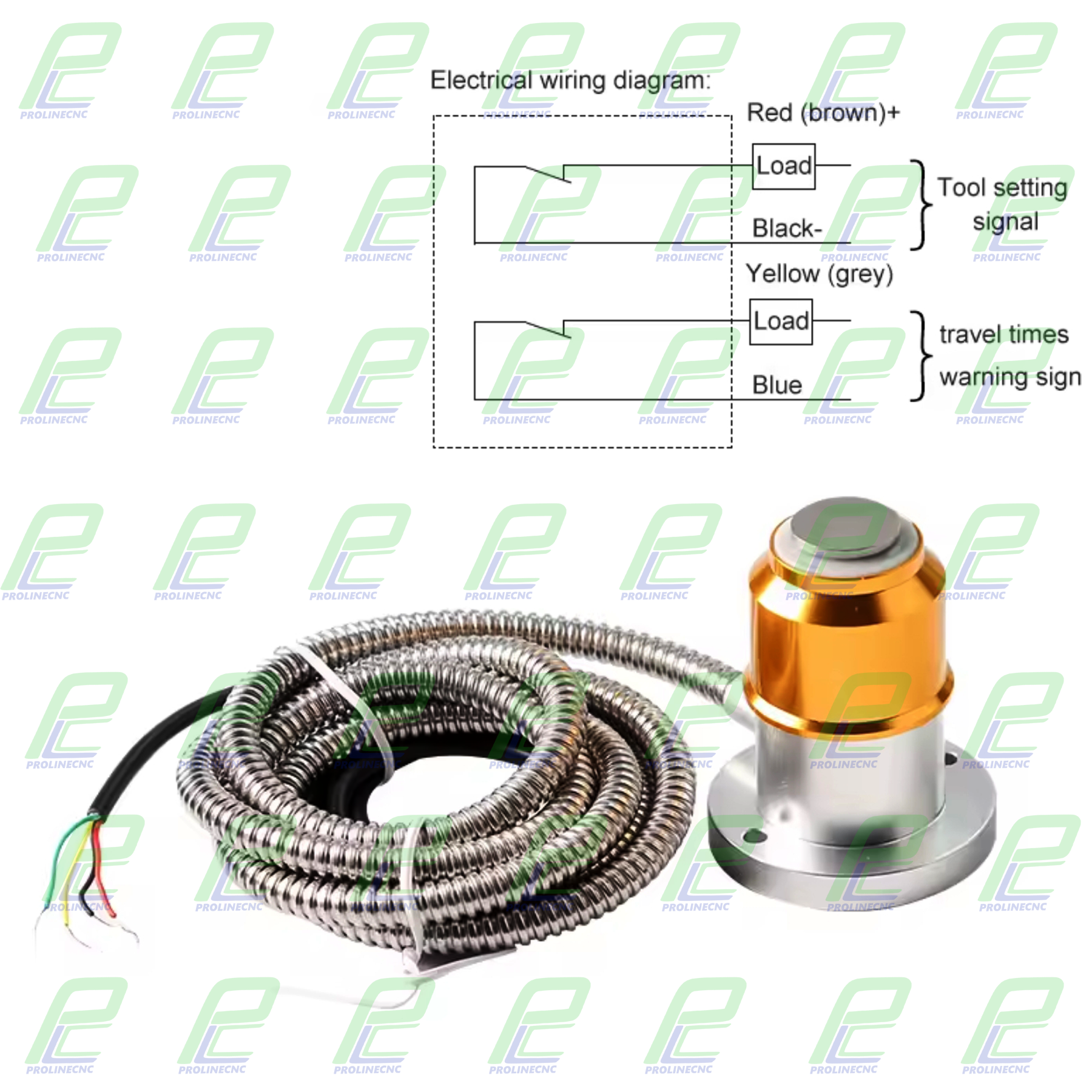

سیگنال هشدار هوشمند

در صورت تجاوز از کورس مجاز، هشدار ارسال می‌کند و از آسیب به دستگاه جلوگیری می‌شود

دقت بالاتر نسبت به سنسورهای لیزری

تماس مستقیم نوک ابزار با سطح اندازه‌گیری

اندازه‌گیری واقعی بدون محاسبه میانگین نوری یا الکتریکی

مقاومت بالا در برابر نویز و تداخل الکترومغناطیسی



محدوده ولتاژ کاری:

DC 5 تا 24 ولت

جریان کمتر از 20mA

دمای کاری: °C 25- تا 70+

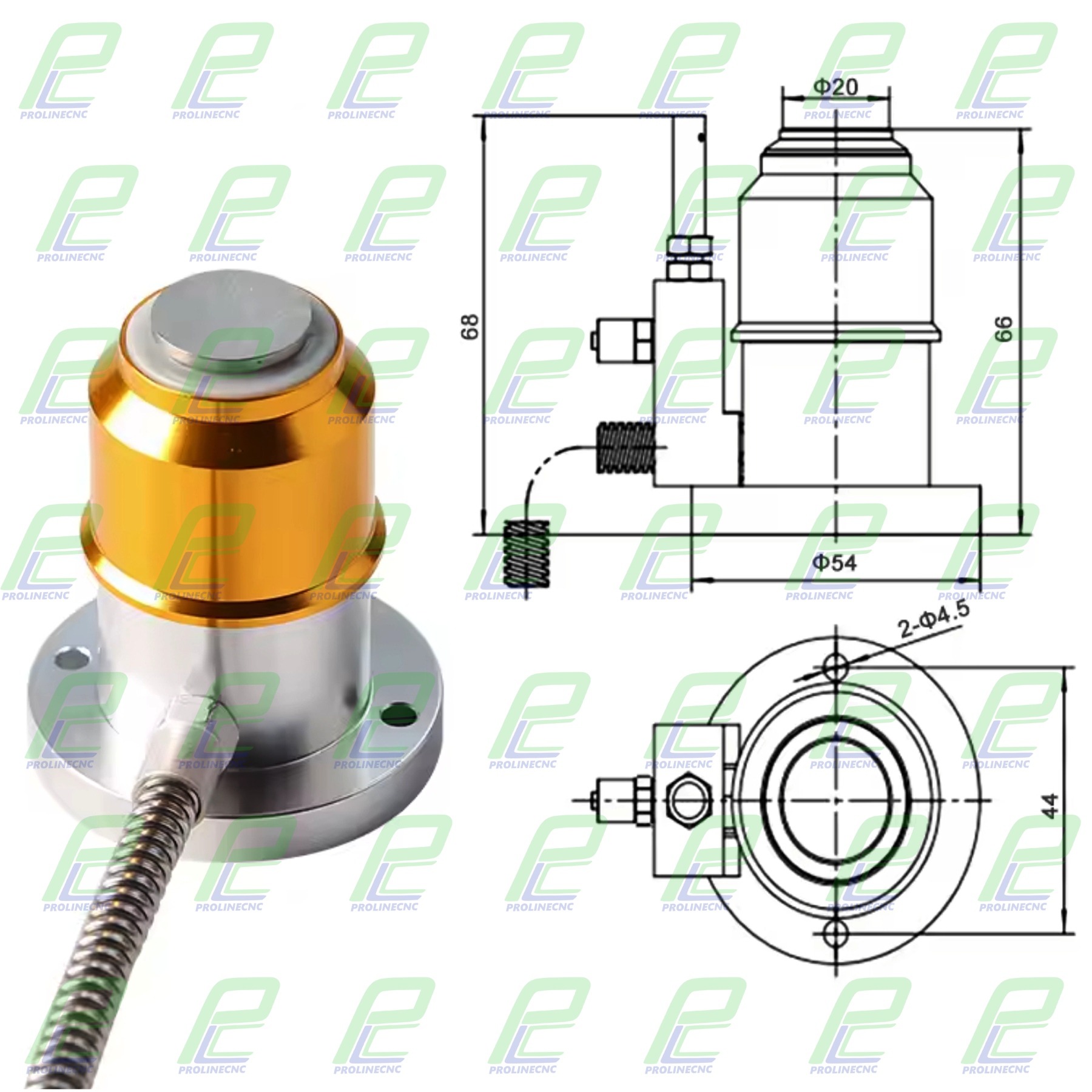

مشخصات ابزار:

حداکثر قطر ابزار: 20 میلی‌متر

سرعت Tool Setting: 50 تا 200 mm/min

مرکز ابزار باید دقیقاً روی مرکز سطح سنسور قرار گیرد.



در صورت استفاده از سیستم دمنده:

قطر خارجی شلنگ: 6mm

قطر داخلی: 4 تا 5mm

سطح تماس سنسور باید مرتب از براده‌ها تمیز شود.



سازگار با کنترلرهای:

Jiatie

Beijing Jingdiao

Syntec

LNC

Weihong

MACH3



 کاربردهای تنظیم محور z

دستگاه CNC

دستگاه حکاکی و فرز

دستگاه حکاکی سنگ و یشم



CNC چوب، MDF و برش‌کاری صنعتی



برای:

صفر کردن خودکار محور Z

اندازه‌گیری طول ابزار (Tool Length)

جلوگیری از شکستن ابزار

افزایش دقت ماشین‌کاری

کاهش خطای اپراتور





 پارامترهای حائز اهمیت تنظیم ارتفاع ابزار

مهم‌ترین مشخصاتی که کیفیت این پراب را تعیین می‌کنند:

دقت تنظیم ابزار: 0.01 میلی‌متر

کورس حرکتی: 4mm

Pre-travel تقریباً صفر (عدم خطای اولیه)

نوع خروجی: NC (Normally Closed)

نیروی تماس: 2.5N

جنس سطح تماس: کاربید سمانته (Cemented Carbide)

عمر مکانیکی: 3 میلیون بار

درجه حفاظت: IP67

ولتاژ کاری: DC 10–30V



 نکات مهم استفاده (Attention):

از تجاوز کورس حرکتی سنسور هنگام تماس جلوگیری کنید؛ این کار باعث آسیب جدی به سنسور می‌شود.

هنگام لمس سطح تماس با دست، بلافاصله رها نکنید تا به ساختار داخلی آسیب نرسد.

پس از انجام Tool Setting، ابزار باید کاملاً عمودی از سطح تماس جدا شود؛ حرکت جانبی می‌تواند سنسور را خراب کند.



 دستورالعمل نصب (Installation Instructions)

تماس ابزار با سطح سنسور باید کاملاً عمودی باشد.

سنسور را در محلی نصب کنید که کمترین براده فلزی روی میز وجود دارد.



 نحوه عملکرد  تنظیم ابزار محور Z

ابزار با سرعت تعریف‌شده به سمت پراب حرکت می‌کند.

نوک ابزار به سطح کاربیدی پراب برخورد می‌کند.

با کوچک‌ترین تماس، کنتاکت NC قطع می‌شود.

سیگنال به کنترلر CNC (Mach3، Syntec، Weihong و…) ارسال می‌شود.

کنترلر موقعیت دقیق Z را ثبت می‌کند.

ابزار به عقب برمی‌گردد و صفر محور Z تنظیم می‌شود.



 مزایای تنظیم ارتفاع ابزار

 دقت بالا و تکرارپذیری عالی

 مقاوم در برابر آب، روغن و براده

 نصب سریع با پایه مغناطیسی

 بدون نیاز به آمپلی‌فایر

 سازگار با اکثر کنترلرهای CNC

 قیمت اقتصادی نسبت به پراب‌های پیشرفته

 مناسب محیط‌های صنعتی خشن



 معایب تنظیم ارتفاع ابزار

 فقط برای محور Z و طول ابزار (نه اندازه‌گیری قطعه)

 نیاز به تماس فیزیکی با ابزار

 فاقد نمایشگر یا LED وضعیت



 نکات مهم در انتخاب تنظیم ارتفاع ابزار

دقت واقعی کمتر یا مساوی 0.01mm

نوع خروجی NC (ایمن‌تر صنعتی)

سطح تماس کاربیدی (نه آلومینیوم یا فولاد معمولی)

درجه حفاظت IP67

سازگاری با کنترلر دستگاه شما

کابل مقاوم در برابر روغن و خمش

عمر مکانیکی بالا



 نکات مهم در خرید تنظیم ارتفاع ابزار

حتماً ولتاژ ورودی دستگاه را بررسی کنید

از وجود پورت Tool Setter در کنترلر مطمئن شوید

نسخه دارای شلنگ محافظ استیل انتخاب شود

از برندهای بدون مشخصات فنی دقیق پرهیز کنید

نمونه‌های بسیار ارزان معمولاً دقت واقعی ندارند



 قیمت تنظیم ارتفاع محور Z

قیمت این نوع Tool Setter CNC صنعتی بسته به کیفیت ساخت و لوازم جانبی معمولاً در بازه‌ی:

 حدود متوسط بازار (اقتصادی تا نیمه‌صنعتی)

 ارزان‌تر از پراب‌های سه‌بعدی و لیزری

 بسیار مقرون‌به‌صرفه نسبت به دقت و دوام

قیمت نهایی وابسته به نوع کابل، آپشن دمنده هوا و کیفیت ساخت است.
