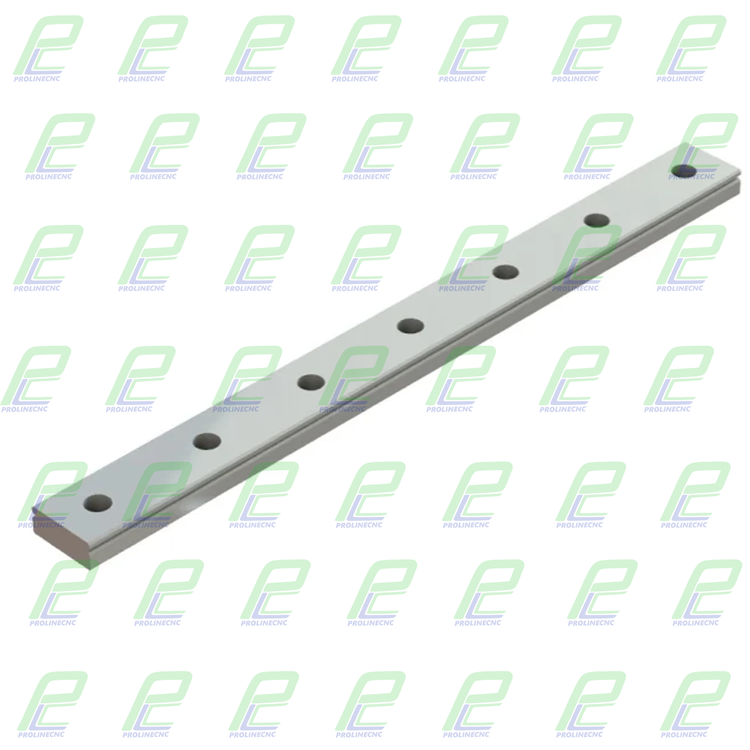

ریل 15 سی ان سی CNC مدل MGWR15 ساخت چین(۱ متر)

ریل خطی مینیاتوری پهن سایز 15 (MGWR15)

ریل MGWR15 یکی از بزرگ‌ترین نسخه‌های سری ریل‌های مینیاتوری پهن (Wide Miniature Guide Rail) است که برای مواقعی که نیاز به تحمل بار بالا، پایداری حرکتی و دقت دقیق با حداقل فضای نصب دارید، طراحی شده است. این ریل با پروفیل پهن و واگن اختصاصی، انتخاب ایده‌آل برای کاربردهای صنعتی با بار و گشتاور قابل‌توجه است.



مشخصات کلی

عرض ریل (WR): حدود 42 میلی‌متر

ارتفاع ریل (HR): حدود 9.5 میلی‌متر

نوع واگن: واگن پهن اختصاصی (MGW15)

ساختار: ساچمه‌ای با شیارهای تقویت‌شده

کاربرد: بار متوسط تا سنگین در فضاهای صنعتی و نیمه‌صنعتی



مزایای ریل مینیاتوری MGWR15

 تحمل بار و گشتاور بسیار بالا

پهنای زیاد ریل باعث افزایش پایداری در بارهای عمودی و لحظه‌ای می‌شود.

 ثبات حرکتی بسیار قوی

مناسب برای حرکت‌های طولانی، دقیق و بدون لرزش حتی در بارهای بالا.

 طراحی جمع‌وجور نسبت به سیستم ریل/واگن صنعتی بزرگ

در حالی که پایداری بالا دارد، فضای نصب کمتری نسبت به سیستم‌های بزرگ دارد.

 حرکت نرم و یکنواخت در سرعت‌های مختلف

برای کاربردهایی با حرکت متغیر یا توقف‌های مکرر مناسب است.



معایب ریل مینیاتوری MGWR15

 گران‌تر از ریل‌های مینیاتوری سایزهای کوچکتر

افزایش پهنا و تحمل بار، هزینه بیشتر دارد.

 برای بارهای خیلی بسیار سنگین و ضربه‌ای هنوز توصیه به استفاده از ریل‌های صنعتی بزرگ‌تر (مثلاً HG/HG‌R) است

 وابستگی کامل به واگن‌های MGW15

امکان استفاده از قطعات غیراستاندارد کمتر است.

 آلودگی محیط

در صورت نبود محافظ، گردوغبار و ذرات ممکن است باعث سایش شود.



کاربردهای ریل مینیاتوری MGWR15

 ماشین‌آلات صنعتی با بار و دقت بالا

CNC مخصوص

دستگاه‌های برش با دقت بالا

 اتوماسیون و رباتیک

محورهای پرکار با بار زیاد

پلتفرم‌های حرکتی سنگین

 صنایع نیمه‌حرفه‌ای و تخصصی

تجهیزات خط تولید

پردازش مواد دقیق و سنگین

 تجهیزات پزشکی و آزمایشگاهی دقیق

دستگاه‌هایی که نیاز به پایداری و دقت هم‌زمان دارند



تحمل بار تقریبی ریل مینیاتوری MGWR15

این مقادیر تقریبی هستند و برای طراحی قطعی باید به دیتاشیت سازنده مراجعه شود.

بار استاتیک مجاز: ~۴ تا ۶ کیلو‌نیوتن

بار دینامیک مجاز: ~۲ تا ۳ کیلو‌نیوتن

تحمل گشتاور: بسیار قوی در Roll / Pitch / Yaw نسبت به سایزهای کوچکتر

 ریل MGWR15 به‌طور قابل‌توجهی تحمل بار و گشتاور بیشتری نسبت به MGWR12 و MGWR09 دارد و به‌عنوان گزینه‌ای میان ریل‌های مینیاتوری و ریل‌های صنعتی بزرگ عمل می‌کند.



تعمیر و نگهداری ریل مینیاتوری MGWR15

 روانکاری منظم

روغن گریس مخصوص ریل خطی

دوره پیشنهادی: هر ۳ تا ۶ ماه بسته به شرایط کار

 تمیزکاری منظم

جلوگیری از ورود گردوغبار و ذرات ساینده

 بازرسی دوره‌ای

بررسی سایش ناخواسته

بررسی صدای حرکت، لقی یا لرزش غیرعادی

 هنگام باز کردن واگن باید بسیار مراقب بود تا ساچمه‌ها خارج نشوند.



فاکتورهای انتخاب ریل MGWR15

قبل از انتخاب این ریل، موارد زیر را بررسی کنید:

 نوع بار و گشتاور اعمالی

بارهای سنگین یا لحظه‌ای → انتخاب مناسب

 پایداری حرکتی مورد نیاز

نیاز به حرکت بسیار روان و بی‌لرزش

 محدودیت فضا

استفاده در فضاهای جمع‌وجور با عملکرد نزدیک به ریل‌های صنعتی

 دقت مورد نیاز

برای کاربردهای دقیق که خطای حرکتی قابل‌قبول کم است

 هزینه

اگر بودجه اجازه می‌دهد و کیفیت در اولویت است → انتخاب مناسب



ریل و واگن مینیاتوری سری MG

مدل MG یک گاید خطی مینیاتوری است که در یک اندازه جمع و جور با یک قوس گوتیک (Gothic) طراحی شده است. سختی بالا و استحکام بالا در برابر گشتاور را در همه جهات تامین می کند.

سری MG نیز دارای پوشش ضد خوردگی می باشد که تمام مواد به کار رفته دارای درجه خاص فولاد ضد زنگ برای سازگاری در محیط های مختلف می باشند. سری MG دارای انواع، واگن باریک با نام (MGN) و همچنین با عرض بزرگ با نام (MGW) در دسترس است.

سری های مینیاتوری MGN/MGW که برای کاربردهایی مانند دستگاه های پزشکی ، دستگاه های نیمه هادی و همچنین صنایع با تکنولوژی بالا مناسبند.

رنج بارگذاری دینامیکی: ۰/۶۸ (KN) الی ۸/۹۳ (KN)

ویژگی‌های این لینیرگاید عبارت است از:

• کوچک و کم وزن بودن که موجب می‌شود مناسب برای تجهیزات مینیاتوری باشد.
• مواد به کار رفته در تولید ریل و واگن استیل ضد زنگ است.
• ساچمه‌های استیلی که بین بلوک و ریل قرار دارند توسط نگهدارنده‌های مینیاتوری روی ریل حفظ می‌شوند حتی وقتی که بلوک روی ریل قرار نگرفته است و عملیات نصب انجام نشده است.
• این ریل و واگن ها در سطوح مختلفی از سختی موجود هستند.

همچنین در محیط های کاری که نباید در معرض سر و صدای زیاد قرار بگیرند، مناسب بوده زیرا سر و صدای بسیار کمی داشته همچنین باعث کاهش لرزش می شود. این سری از ریل و واگن ها را در اندازه های مینیاتوری 7 - 15 میلی متر موجود می باشندو  به ویژه برای کار در محیط های دما بالا و پایین طراحی شده اند. در بسیاری از دستگاه‌ها که به حرکت دقیق نیاز است مانند دستگاه مینی CNC و پرینتر سه بعدی از آن استفاده می‌شود.

کاربردهای رایج سری HG:

ماشین‌های CNC برش فلزات و چوب ، ماشین‌های تزریق پلاستیک ، دستگاه‌های پرس و پانچ سنگین ، خطوط اتوماسیون صنعتی

انواع برندها عبارتند از: ریل واگن Ng ان جی ، ریل واگن hqm اچ کیو ام ، ریل واگن هایوین hiwin ، ریل واگن تی بی آی tbi ، ریل و واگن تام باهر tom bahr ، ریل و واگن FSA اف اس ای ، ریل و واگن obc او بی سی ( ریل واگن اسکویی ) ، ریل و واگن hsn اچ اس ان و.....

ریل و واگن مینیاتوری جهت استفاده در دستگاه های cnc سی ان سی بکار می روند.


خرید ریل و واگن CNC
جهت خرید ریل و واگن با کارشناسان ما در مجموعه فنی مهندسی پرولاین سی ان سی تماس بگیرید. همچنین برای اطلاع از نحوه نصب و راه اندازی قطعات ریل و واگن می توانید از کاتالوگ موجود در سایت prolinecnc استفاده نمایید.

قیمت ریل و واگن
قیمت ریل و واگن براساس اندازه و سایز آن مشخص می شود. پرولاین سی ان سی تلاش نموده است به روزترین قیمت ها را در سایت قرار دهد. برای اطلاع از لیست قیمت ریل و واگن چینی و تایوان با کارشناسان ما در تماس باشید.



انواع سری ریل و واگن:

سری HG برای ماشین‌های CNC

سری EG برای سیستم‌های اتوماسیون

سری WE برای ماشین‌های تک محور

سری RG برای کاربردهای سنگین

سری‌های MGW/MGN برای کاربردهای پزشکی

سری‌های QH،  QE برای کاربردهای با سرعت بالا



تعریف شماره فنی واگن:

HG W 25 C A E ZA P + ZZ/E2

• HG نشان دهنده کد سری واگن است که می تواند E2،PG،RG،WE و سایر سری های ریل و واگن باشد.
• W نشان دهنده مدل واگن است. برای نمایش واگن های لبه دار از W و برای نمایش واگن های بدون لبه از حرف H استفاده می‌شود.
• عدد 25 در این کد نشان دهنده اندازه واگن است.
• حرف C نشان دهنده این است که ریل و واگن مربوطه مناسب برای حمل چه نوع باری است. در این جایگاه دو حرف C و H قابل استفاده هستند، که واگن های H به دلیل طویل تر بودن قدرت تحمل بار بیشتری دارند.
• حرف بعدی نوع پیچ خوری بلوک را نشان می‌دهد.A نشان دهنده پیچ خوری از بالا، B  نشان دهنده پیچ خوری از پایین و C هم نشان دهنده پیچ خوری از بالا و پایین می‌باشد.
• حرف بعدی حرف E است که نشان دهنده واگن های ویژه است.
• دو حرف بعدی یعنی ZA نشان دهنده پیش بارگذاری واگن است که ZA پیش بارگذاری بیشتری از ZO دارد.
• P نشان دهنده دقت ریل و واگن است. برای نمایش سطح دقت ریل و واگن ها از P،H و C استفاده می‌شود که سطح دقت P از همه بیشتر است و سطح دقت C از همه کمتر.
• وجود کد ZZ نشان دهنده این است که ریل و واگن دارای محافظ گرد و غبار است که این امر موجب افزایش طول عمر لینیر گاید می‌شود.
• و در نهایت E2 نشان دهنده این است که این لینیر گاید دارای سیستم روغن کاری اتوماتیک است.
•

نحوه انتخاب لینیر گاید (ریل و واگن)

عواملی که باید برای انتخاب لینیر گاید مد نظر قرار داد عبارت هستند از:

• بار استاتیکی پایه

تغییر شکل موضعی بین مسیر ریل های حرکت و المنت های نورد مانند ساچمه های واگن ها در اثر فشار زیاد یا بار ضربه ایی سبب ممانعت ازعملکرد صاف خطی لینیرگاید می شود. به طور کلی بار استاتیکی مجاز(بار با اندازه و جهت ثابت) در لینیر ها ی ساکن یا در حال حرکت نباید تغییر شکل دائمی بیش از 0/0001 برابر قطر عناصر نورد و ساچه ها ایجاد کند.

• بار استاتیک لحظه ایی مجاز

در واقع بار استیکی که در یک جهت و اندازه معین، بیشترین تنش را روی عناصر نورد ایجاد می کند، که در سه جهت MR و MP و MY تعریف می شود.

• ضریب ایمنی باراستاتیکی

این شرایط هنگامی اعمال می شود که سیستم راهنما ثابت باشد یا در سرعت کم باشد. ضریب ایمنی استاتیک، که بستگی به شرایط محیطی و عملیاتی دارد، باید مورد توجه قرار گیرد. مقدار این فاکتور در دیتا شیت فنی لینیر گاید ها از فرمول زیر محاسبه می شود:

.Fsl=C0/P

1. .Fsl = ضریب ایمنی استاتیک برای بار ساده
2. C0 = درجه بار استاتیک (KN)
3. P = بار کاری محاسبه شده (KN)



• ضریب ایمنی بار دینامیکی

ضریب ایمنی بار دینامیکی بیشترین باری که سبب تغییر جهت لینیر گاید عامل مهمی است که برای محاسبه عمر مفید مسیر راهنمای خطی استفاده می شود. در واقع ضریب ایمنی بار دینامیکی در لینیر گاید ها حداکثر باری که به ازای عمر اسمی 50 کیلومتر برای ساچمه ها و 100 کیلومتر برای رول ها یا غلتک ها، تغییر جهت و اندازه نمی دهد.
