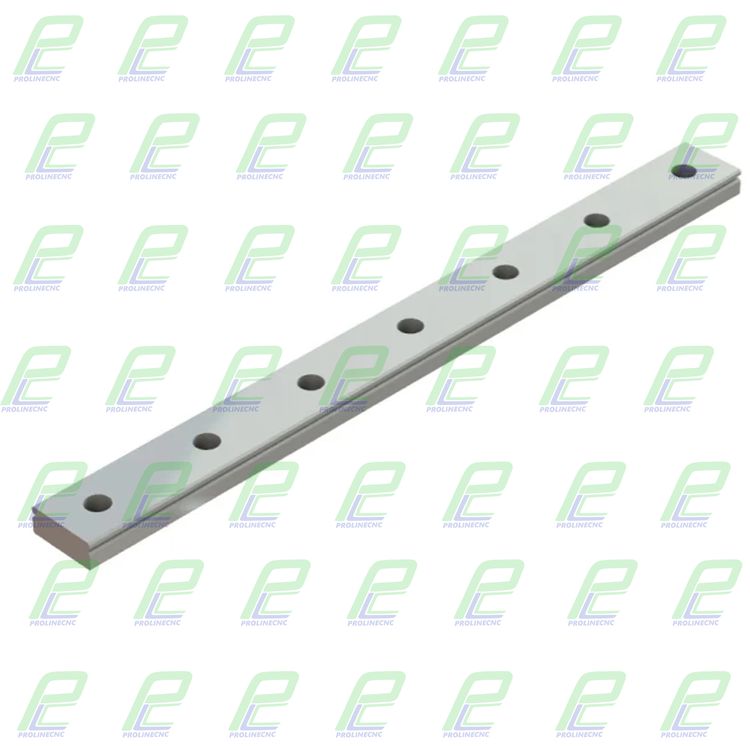

ریل عرض 12 میلیمتر سی ان سی CNC مدل MGWR12 ریل مینیاتوری برند HIWIN هایوین(1 متر)

خرید ریل مینیاتوری پهن سایز 12  ریل پهن یا مدل MGWR12 با بخش فروش پرولاین سی ان سی تماس بگیرید.

ریل MGWR12 یکی از شاخه‌های ریل‌های مینیاتوری پهن (Wide Miniature) است که طراحی آن برای ارائه ترکیب دقت بالا، تحمل بار قوی‌تر و پایداری بهتر نسبت به ریل‌های مینیاتوری معمولی انجام شده است. این ریل با پروفیل پهن‌تر نسبت به نسخه‌های کوچک‌تر، در کاربردهای صنعتی با بار و گشتاور متوسط عملکرد قابل‌اطمینان‌تری ارائه می‌دهد.



واگن مناسب ریل MGWR12، واگن MGW12 می باشد.

کاتالوگ ریل و واگن سی ان سی

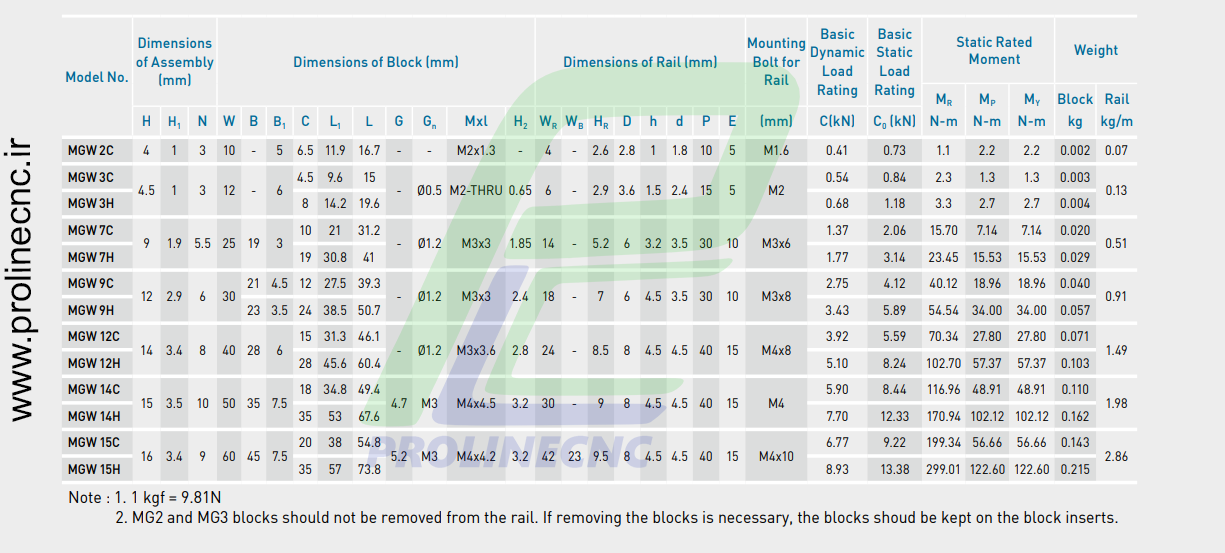

مشخصات ریل  واگن مینیاتوری پهن 12 مدل MGW12

عرض ریل (WR): حدود 24 میلی‌متر

ارتفاع ریل (HR): حدود 8٫5 میلی‌متر

نوع واگن: واگن پهن اختصاصی (MGW12)

ساختار: ساچمه‌ای با شیارهای تقویت‌شده

کاربرد: بار متوسط تا نیمه‌سنگین در فضاهای محدود



مزایای ریل واگن مینیاتوری پهن 12 مدل MGW12

 تحمل بار و گشتاور بیشتر

پهنای بیشتر ریل باعث افزایش پایداری و تحمل بارهای عمودی و لحظه‌ای می‌شود.

 پایداری جانبی بهتر نسبت به سایزهای کوچکتر

مخصوصاً در محورهای با بار جانبی و اعمال گشتاور.

 دقت حرکتی بالا و حرکت یکنواخت

به‌خصوص در کاربردهای دقیق و با سرعت متغیر.

 عدم نیاز به هم‌راستاسازی دو ریل مجزا

نصب سریع‌تر و بدون خطای موازی‌سازی.

 طراحی جمع‌وجور برای فضاهای محدود

با این حال مقاومت بیشتر نسبت به ریل‌های مینیاتوری باریک.



معایب ریل واگن مینیاتوری پهن 12 مدل MGW12

 گران‌تر از ریل‌های مینیاتوری استاندارد (MGN/MGW)

به‌ویژه نسبت به ریل‌های کوچک‌تر.

 برای بارهای بسیار سنگین یا ضربه‌ای مناسب نیست

در کاربردهای بسیار سنگین توصیه به استفاده از ریل‌های صنعتی (مثلاً HG یا HGR) می‌شود.

 وابستگی کامل به واگن‌های اختصاصی

امکان استفاده از واگن‌های متفرقه وجود ندارد.

 حساس به آلودگی محیط

در محیط‌های گردوغبار بالا باید از کاور محافظ استفاده شود.



کاربردهای ریل واگن مینیاتوری پهن 12 مدل MGW12

 ماشین‌آلات صنعتی با دقت بالا

CNC سبک تا متوسط

دستگاه حکاکی

ماشین برش دقیق

 اتوماسیون و رباتیک

محورهای Y و Z

انتقال دقیق قطعات

 تجهیزات پزشکی و الکترونیکی

دستگاه‌های آزمایشگاهی

اسکنرها و تجهیزات نوری

 دستگاه‌های نیمه‌صنعتی

ابزارهای اندازه‌گیری

دستگاه‌های تولید کوچک



تحمل بار ریل واگن مینیاتوری پهن 12 مدل MGW12

این مقادیر برای طراحی اولیه هستند و برای انتخاب نهایی باید به دیتاشیت سازنده مراجعه شود.

بار استاتیک مجاز: ~۲٫۵ تا ۴ کیلو‌نیوتن

بار دینامیک مجاز: ~۱٫۲ تا ۲ کیلو‌نیوتن

تحمل گشتاور:

Roll / Pitch / Yaw: بالاتر نسبت به MGWR09

 به‌طور کلی MGWR12 تحمل بار و پایداری بیشتر از MGWR09 دارد و مناسب برای کاربردهای با بار و گشتاور بالاتر است.



تعمیر و نگهداری ریل واگن مینیاتوری پهن 12 مدل MGW12

 روانکاری

روغن / گریس مخصوص ریل خطی

هر ۳ تا ۶ ماه (بسته به شرایط کار)

 تمیزکاری منظم

جلوگیری از نفوذ گردوغبار و ذرات ساینده

در صورت نیاز استفاده از کاور محافظ

 بازرسی دوره‌ای

بررسی سایش ناخواسته

گوش دادن به صدای حرکت برای تشخیص مشکل

 نکته هنگام بازکردن واگن

خارج کردن واگن بدون ریل باعث ریزش ساچمه‌ها می‌شود — با احتیاط انجام شود



فاکتورهای انتخاب ریل واگن مینیاتوری پهن 12 مدل MGW12

قبل از انتخاب این ریل، این فاکتورها را بررسی کنید:

1. نوع بار و گشتاور

اگر بار عمودی یا گشتاور بالا دارید → انتخاب مطلوب

2. محدودیت فضا

زمانی که عرض نصب محدود است ولی نیاز به پایداری دارید

3. دقت مورد نیاز

نیاز به حرکت نرم و دقیق نسبت به ریل‌های صنعتی بزرگ

4. محیط کاری

محیط‌های نیمه‌صنعتی تا دقیق

در محیط‌های پرگردوغبار استفاده از کاور محافظ توصیه می‌شود

5. هزینه و ارزش

نسبت به ریل‌های صنعتی بزرگ ارزش بالاتری در دقت/قیمت ارائه می‌دهد





ریل و واگن مینیاتوری سری MG

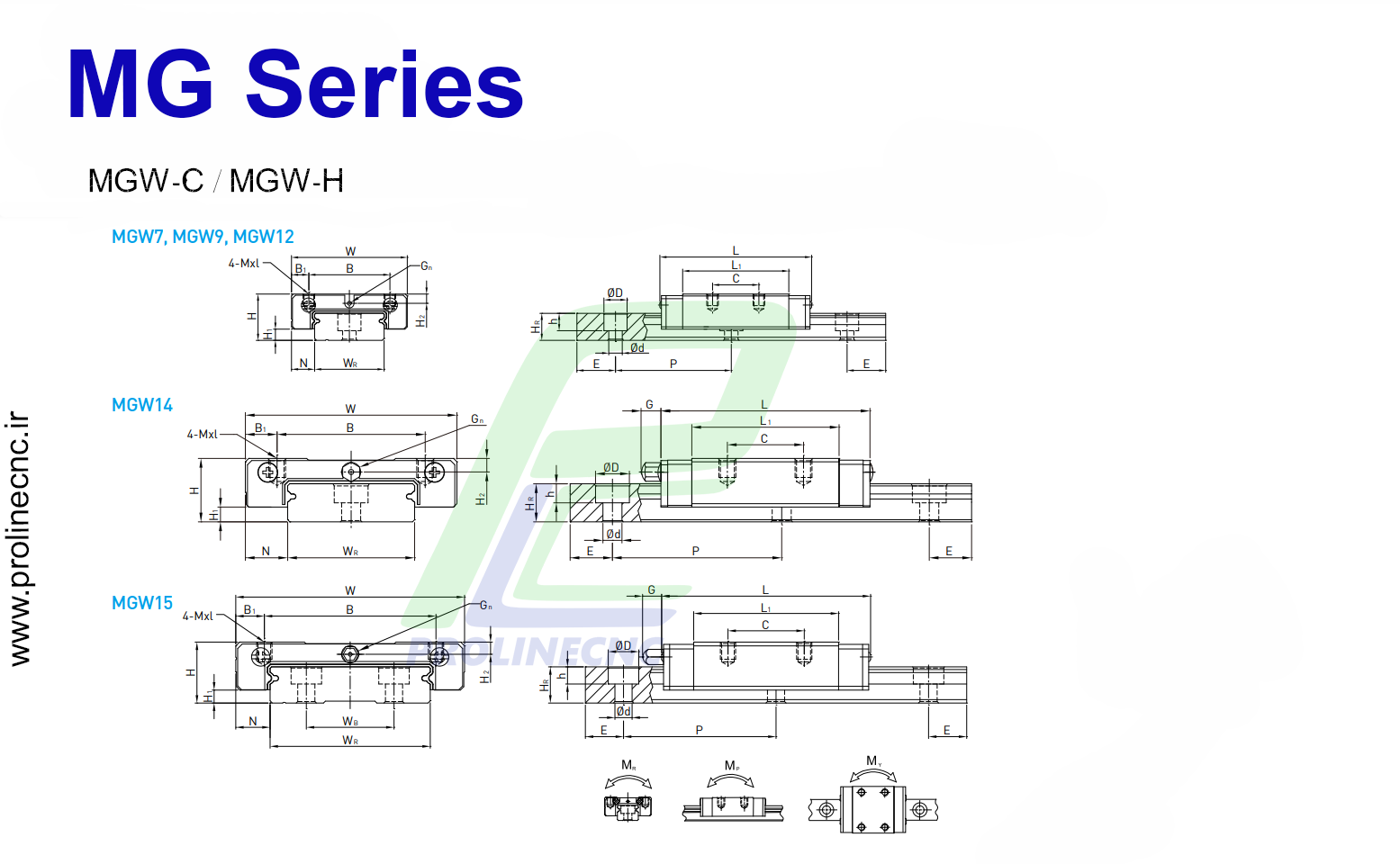

ریل و واگن MG یک لینیرگاید خطی مینیاتوری است که در یک اندازه جمع و جور با یک قوس گوتیک (Gothic) طراحی شده است. سختی بالا و استحکام بالا در برابر گشتاور را در همه جهات تامین می کند.

سری MG نیز دارای پوشش ضد خوردگی می باشد که تمام مواد به کار رفته دارای درجه خاص فولاد ضد زنگ برای سازگاری در محیط های مختلف می باشند. سری MG دارای انواع، واگن باریک با نام (MGN) و همچنین با عرض بزرگ با نام (MGW) در دسترس است.

ریل و واگن مینیاتوری MGN/MGW که برای کاربردهایی مانند ریل واگن دستگاه های پزشکی ، ریل و واگن دستگاه های نیمه هادی و همچنین ریل واگن صنایع با تکنولوژی بالا مناسبند.

رنج بارگذاری دینامیکی: ۰/۶۸ (KN) الی ۸/۹۳ (KN)

ویژگی‌های ریل و واگن مینیاتوری عبارت است از:

• کوچک و کم وزن بودن که موجب می‌شود مناسب برای تجهیزات مینیاتوری باشد.
• مواد به کار رفته در تولید ریل و واگن استیل ضد زنگ است.
• ساچمه‌های استیلی که بین بلوک و ریل قرار دارند توسط نگهدارنده‌های مینیاتوری روی ریل حفظ می‌شوند حتی وقتی که بلوک روی ریل قرار نگرفته است و عملیات نصب انجام نشده است.
• این ریل و واگن ها در سطوح مختلفی از سختی موجود هستند.

همچنین در محیط های کاری که نباید در معرض سر و صدای زیاد قرار بگیرند، مناسب بوده زیرا سر و صدای بسیار کمی داشته همچنین باعث کاهش لرزش می شود. این سری از ریل و واگن ها را در اندازه های مینیاتوری 7 - 15 میلی متر موجود می باشندو  به ویژه برای کار در محیط های دما بالا و پایین طراحی شده اند. در بسیاری از دستگاه‌ها که به حرکت دقیق نیاز است مانند دستگاه مینی CNC و پرینتر سه بعدی از آن استفاده می‌شود.

کاربردهای ریل و واگن HG:

ریل و واگن ماشین‌های CNC برش فلزات و چوب ،ریل و واگن ماشین‌های تزریق پلاستیک ،ریل و واگن دستگاه‌های پرس و پانچ سنگین ،ریل و واگن خطوط اتوماسیون صنعتی

انواع برندها عبارتند از: ریل واگن Ng ان جی ، ریل واگن hqm اچ کیو ام ، ریل واگن هایوین hiwin ، ریل واگن تی بی آی tbi ، ریل و واگن تام باهر tom bahr ، ریل و واگن FSA اف اس ای ، ریل و واگن obc او بی سی ( ریل واگن اسکویی ) ، ریل و واگن hsn اچ اس ان و.....

ریل و واگن مینیاتوری جهت استفاده در دستگاه های cnc سی ان سی بکار می روند.


خرید ریل و واگن CNC
جهت خرید ریل و واگن با کارشناسان ما در مجموعه فنی مهندسی پرولاین سی ان سی تماس بگیرید. همچنین برای اطلاع از نحوه نصب و راه اندازی قطعات ریل و واگن می توانید از کاتالوگ موجود در سایت prolinecnc استفاده نمایید.

قیمت ریل و واگن
قیمت ریل و واگن براساس اندازه و سایز آن مشخص می شود. پرولاین سی ان سی تلاش نموده است به روزترین قیمت ها را در سایت قرار دهد. برای اطلاع از لیست قیمت ریل و واگن چینی و تایوان با کارشناسان ما در تماس باشید.



انواع ریل و واگن:

ریل واگن HG برای ماشین‌های CNC

ریل واگن EG برای سیستم‌های اتوماسیون

ریل واگن WE برای ماشین‌های تک محور

ریل واگن RG برای کاربردهای سنگین

ریل واگن MGW/MGN برای کاربردهای پزشکی

ریل واگن QH،  QE برای کاربردهای با سرعت بالا



تعریف شماره فنی واگن:

HG W 25 C A E ZA P + ZZ/E2

• HG نشان دهنده کد سری واگن است که می تواند E2،PG،RG،WE و سایر سری های ریل و واگن باشد.
• W نشان دهنده مدل واگن است. برای نمایش واگن های لبه دار از W و برای نمایش واگن های بدون لبه از حرف H استفاده می‌شود.
• عدد 25 در این کد نشان دهنده اندازه واگن است.
• حرف C نشان دهنده این است که ریل و واگن مربوطه مناسب برای حمل چه نوع باری است. در این جایگاه دو حرف C و H قابل استفاده هستند، که واگن های H به دلیل طویل تر بودن قدرت تحمل بار بیشتری دارند.
• حرف بعدی نوع پیچ خوری بلوک را نشان می‌دهد.A نشان دهنده پیچ خوری از بالا، B  نشان دهنده پیچ خوری از پایین و C هم نشان دهنده پیچ خوری از بالا و پایین می‌باشد.
• حرف بعدی حرف E است که نشان دهنده واگن های ویژه است.
• دو حرف بعدی یعنی ZA نشان دهنده پیش بارگذاری واگن است که ZA پیش بارگذاری بیشتری از ZO دارد.
• P نشان دهنده دقت ریل و واگن است. برای نمایش سطح دقت ریل و واگن ها از P،H و C استفاده می‌شود که سطح دقت P از همه بیشتر است و سطح دقت C از همه کمتر.
• وجود کد ZZ نشان دهنده این است که ریل و واگن دارای محافظ گرد و غبار است که این امر موجب افزایش طول عمر لینیر گاید می‌شود.
• و در نهایت E2 نشان دهنده این است که این لینیر گاید دارای سیستم روغن کاری اتوماتیک است.
•

نحوه انتخاب ریل و واگن (لینیرگاید)

عواملی که باید برای انتخاب لینیر گاید مد نظر قرار داد عبارت هستند از:

• بار استاتیکی پایه

تغییر شکل موضعی بین مسیر ریل های حرکت و المنت های نورد مانند ساچمه های واگن ها در اثر فشار زیاد یا بار ضربه ایی سبب ممانعت ازعملکرد صاف خطی لینیرگاید می شود. به طور کلی بار استاتیکی مجاز(بار با اندازه و جهت ثابت) در لینیر ها ی ساکن یا در حال حرکت نباید تغییر شکل دائمی بیش از 0/0001 برابر قطر عناصر نورد و ساچه ها ایجاد کند.

• بار استاتیک لحظه ایی مجاز

در واقع بار استیکی که در یک جهت و اندازه معین، بیشترین تنش را روی عناصر نورد ایجاد می کند، که در سه جهت MR و MP و MY تعریف می شود.

• ضریب ایمنی باراستاتیکی

این شرایط هنگامی اعمال می شود که سیستم راهنما ثابت باشد یا در سرعت کم باشد. ضریب ایمنی استاتیک، که بستگی به شرایط محیطی و عملیاتی دارد، باید مورد توجه قرار گیرد. مقدار این فاکتور در دیتا شیت فنی لینیر گاید ها از فرمول زیر محاسبه می شود:

.Fsl=C0/P

1. .Fsl = ضریب ایمنی استاتیک برای بار ساده
2. C0 = درجه بار استاتیک (KN)
3. P = بار کاری محاسبه شده (KN)



• ضریب ایمنی بار دینامیکی

ضریب ایمنی بار دینامیکی بیشترین باری که سبب تغییر جهت لینیر گاید عامل مهمی است که برای محاسبه عمر مفید مسیر راهنمای خطی استفاده می شود. در واقع ضریب ایمنی بار دینامیکی در لینیر گاید ها حداکثر باری که به ازای عمر اسمی 50 کیلومتر برای ساچمه ها و 100 کیلومتر برای رول ها یا غلتک ها، تغییر جهت و اندازه نمی دهد.



فروش ریل و واگن CNC
