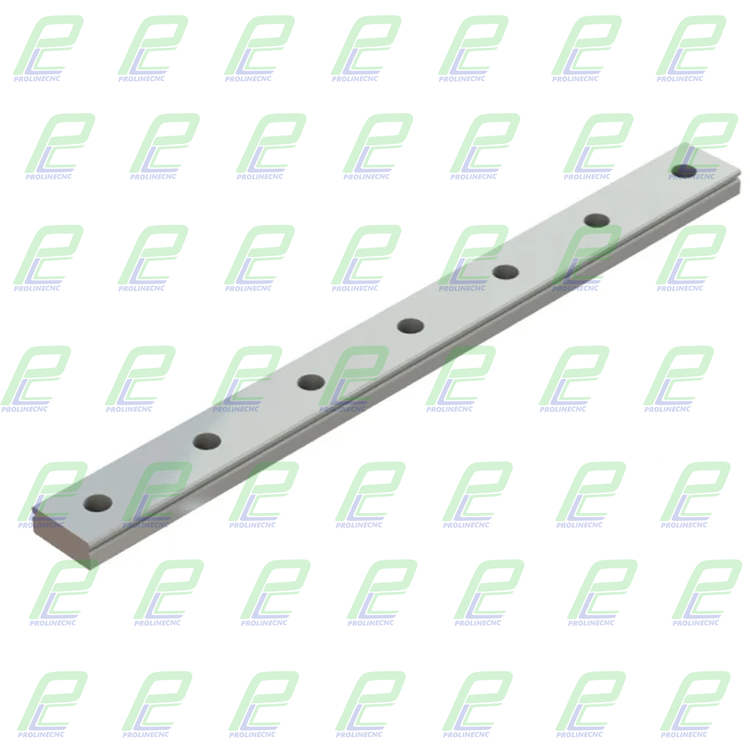

ریل عرض 9 میلیمتر سی ان سی CNC مدل MGWR9 ریل مینیاتوری برند Hiwin هایوین(1 متر)

خرید ریل مینیاتوری پهن سایز 9  ریل پهن یا مدل MGWR9 با بخش فروش پرولاین سی ان سی تماس بگیرید.



ریل MGWR9 یک ریل مینیاتوری پهن است که برخلاف ریل‌های مینیاتوری معمولی (MGN9)، دارای پروفیل عریض‌تر می‌باشد. این طراحی باعث افزایش پایداری، تحمل گشتاور و دقت حرکت در فضاهای محدود می‌شود. این ریل به‌صورت یک‌تکه و پهن ساخته شده و معادل استفاده از دو ریل باریک در کنار هم است، بدون نیاز به تنظیم موازی‌سازی.



واگن مناسب ریل MGWR9، واگن MGW9 می باشد.

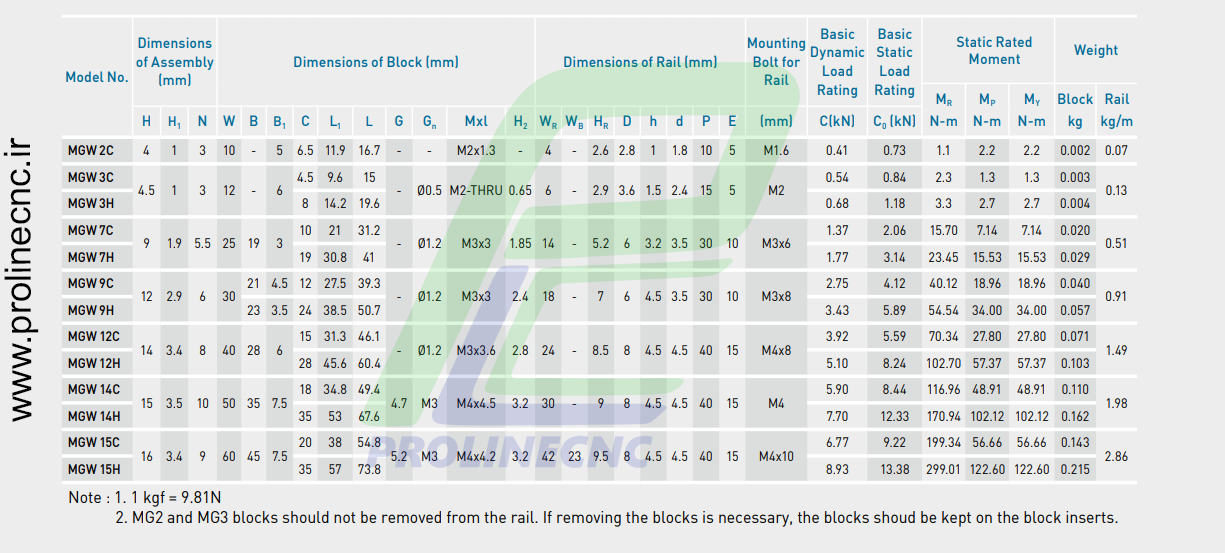

کاتالوگ ریل و واگن سی ان سی

مشخصات ریل واگن مینیاتوری پهن 9 میل

عرض ریل: حدود 18 میلی‌متر

ارتفاع ریل: حدود 7 میلی‌متر

نوع واگن: واگن پهن اختصاصی (MGW09)

ساختار: ساچمه‌ای با شیارهای تقویت‌شده

کاربری: دقت بالا، فضای نصب محدود، بار سبک تا نیمه‌متوسط



مزایای ریل مینیاتوری پهن 9 میل

 پایداری بالا نسبت به ریل‌های باریک

به دلیل پهنای بیشتر، مقاومت به لنگر (Roll / Pitch / Yaw) افزایش می‌یابد.

 دقت حرکتی بالاتر

مناسب برای کاربردهای دقیق و یکنواخت بدون لرزش.

 عدم نیاز به نصب دو ریل موازی

خطای هم‌راستاسازی حذف می‌شود.

 اشغال فضای کمتر نسبت به دو ریل جداگانه

گزینه ایده‌آل برای دستگاه‌های فشرده.

 حرکت نرم و صدای کم

مناسب برای تجهیزات آزمایشگاهی و پزشکی.



معایب ریل مینیاتوری پهن 9 میل

 تحمل بار کمتر از ریل‌های صنعتی بزرگ

برای بارهای ضربه‌ای یا CNC سنگین توصیه نمی‌شود.

 قیمت بالاتر نسبت به MGN9 معمولی

به دلیل طراحی خاص و واگن اختصاصی.

 وابستگی کامل ریل و واگن

امکان استفاده از واگن‌های متفرقه یا ریل‌های معمولی وجود ندارد.

 حساس به آلودگی

در محیط‌های پرگردوغبار نیاز به محافظ دارد.



کاربردهای ریل مینیاتوری پهن 9 میل

 دستگاه‌های دقیق و سبک

اسکنرهای صنعتی

تجهیزات نوری و اپتیکی

دستگاه‌های آزمایشگاهی

 ماشین‌آلات کوچک

CNC سبک

دستگاه نگین‌زن

پرینتر سه‌بعدی صنعتی

محورهای Z یا Y سبک

 صنایع خاص

پزشکی

الکترونیک

اتوماسیون دقیق



تحمل بار تقریبی ریل مینیاتوری پهن 9میل مدل MGWR9

مقادیر زیر تقریبی هستند و برای طراحی نهایی باید به دیتاشیت سازنده مراجعه شود.

بار استاتیک مجاز: حدود 1.5 تا 2.5 کیلو‌نیوتن

بار دینامیک مجاز: حدود 0.7 تا 1.2 کیلو‌نیوتن

تحمل گشتاور:

Roll: بالا

Pitch / Yaw: متوسط رو به بالا (بیشتر از MGN9)

 در عمل، MGWR09 حدود 1.5 تا 2 برابر پایدارتر از MGN9 معمولی عمل می‌کند.



تعمیر و نگهداری

 روانکاری

گریس سبک مخصوص ریل خطی

هر 3 تا 6 ماه (بسته به کارکرد)

 تمیزکاری

جلوگیری از ورود گردوغبار

استفاده از کاور یا بلوز در محیط صنعتی

 باز و بسته کردن واگن

بدون ابزار و با احتیاط

خارج کردن واگن بدون ریل باعث ریزش ساچمه‌ها می‌شود.

 بازرسی دوره‌ای

بررسی صدای غیرعادی

بررسی لقی یا گیرکردن حرکت



فاکتورهای انتخاب ریل مینیاتوری پهن 9میل

قبل از انتخاب این ریل، موارد زیر را بررسی کنید:

 محدودیت فضا

اگر عرض نصب محدود است ولی پایداری مهم است → انتخاب عالی

 نوع بار

بار یکنواخت و بدون ضربه → مناسب

بار ضربه‌ای یا سنگین → پیشنهاد نمی‌شود

 دقت مورد نیاز

دقت بالا و حرکت نرم → بسیار مناسب

 محیط کاری

محیط تمیز یا نیمه‌تمیز → ایده‌آل

محیط صنعتی خشن → نیاز به محافظ

 هزینه

گران‌تر از MGN ولی ارزان‌تر از سیستم‌های دو ریل صنعتی





ریل و واگن مینیاتوری سری MG

ریل و واگن MG یک لینیرگاید خطی مینیاتوری است که در یک اندازه جمع و جور با یک قوس گوتیک (Gothic) طراحی شده است. سختی بالا و استحکام بالا در برابر گشتاور را در همه جهات تامین می کند.

سری MG نیز دارای پوشش ضد خوردگی می باشد که تمام مواد به کار رفته دارای درجه خاص فولاد ضد زنگ برای سازگاری در محیط های مختلف می باشند. سری MG دارای انواع، واگن باریک با نام (MGN) و همچنین با عرض بزرگ با نام (MGW) در دسترس است.

ریل و واگن مینیاتوری MGN/MGW که برای کاربردهایی مانند ریل واگن دستگاه های پزشکی ، ریل و واگن دستگاه های نیمه هادی و همچنین ریل واگن صنایع با تکنولوژی بالا مناسبند.

رنج بارگذاری دینامیکی: ۰/۶۸ (KN) الی ۸/۹۳ (KN)

ویژگی‌های ریل و واگن مینیاتوری عبارت است از:

• کوچک و کم وزن بودن که موجب می‌شود مناسب برای تجهیزات مینیاتوری باشد.
• مواد به کار رفته در تولید ریل و واگن استیل ضد زنگ است.
• ساچمه‌های استیلی که بین بلوک و ریل قرار دارند توسط نگهدارنده‌های مینیاتوری روی ریل حفظ می‌شوند حتی وقتی که بلوک روی ریل قرار نگرفته است و عملیات نصب انجام نشده است.
• این ریل و واگن ها در سطوح مختلفی از سختی موجود هستند.

همچنین در محیط های کاری که نباید در معرض سر و صدای زیاد قرار بگیرند، مناسب بوده زیرا سر و صدای بسیار کمی داشته همچنین باعث کاهش لرزش می شود. این سری از ریل و واگن ها را در اندازه های مینیاتوری 7 - 15 میلی متر موجود می باشندو  به ویژه برای کار در محیط های دما بالا و پایین طراحی شده اند. در بسیاری از دستگاه‌ها که به حرکت دقیق نیاز است مانند دستگاه مینی CNC و پرینتر سه بعدی از آن استفاده می‌شود.

کاربردهای ریل و واگن HG:

ریل و واگن ماشین‌های CNC برش فلزات و چوب ،ریل و واگن ماشین‌های تزریق پلاستیک ،ریل و واگن دستگاه‌های پرس و پانچ سنگین ،ریل و واگن خطوط اتوماسیون صنعتی

انواع برندها عبارتند از: ریل واگن Ng ان جی ، ریل واگن hqm اچ کیو ام ، ریل واگن هایوین hiwin ، ریل واگن تی بی آی tbi ، ریل و واگن تام باهر tom bahr ، ریل و واگن FSA اف اس ای ، ریل و واگن obc او بی سی ( ریل واگن اسکویی ) ، ریل و واگن hsn اچ اس ان و.....

ریل و واگن مینیاتوری جهت استفاده در دستگاه های cnc سی ان سی بکار می روند.


خرید ریل و واگن CNC
جهت خرید ریل و واگن با کارشناسان ما در مجموعه فنی مهندسی پرولاین سی ان سی تماس بگیرید. همچنین برای اطلاع از نحوه نصب و راه اندازی قطعات ریل و واگن می توانید از کاتالوگ موجود در سایت prolinecnc استفاده نمایید.

قیمت ریل و واگن
قیمت ریل و واگن براساس اندازه و سایز آن مشخص می شود. پرولاین سی ان سی تلاش نموده است به روزترین قیمت ها را در سایت قرار دهد. برای اطلاع از لیست قیمت ریل و واگن چینی و تایوان با کارشناسان ما در تماس باشید.



انواع ریل و واگن:

ریل واگن HG برای ماشین‌های CNC

ریل واگن EG برای سیستم‌های اتوماسیون

ریل واگن WE برای ماشین‌های تک محور

ریل واگن RG برای کاربردهای سنگین

ریل واگن MGW/MGN برای کاربردهای پزشکی

ریل واگن QH،  QE برای کاربردهای با سرعت بالا



تعریف شماره فنی واگن:

HG W 25 C A E ZA P + ZZ/E2

• HG نشان دهنده کد سری واگن است که می تواند E2،PG،RG،WE و سایر سری های ریل و واگن باشد.
• W نشان دهنده مدل واگن است. برای نمایش واگن های لبه دار از W و برای نمایش واگن های بدون لبه از حرف H استفاده می‌شود.
• عدد 25 در این کد نشان دهنده اندازه واگن است.
• حرف C نشان دهنده این است که ریل و واگن مربوطه مناسب برای حمل چه نوع باری است. در این جایگاه دو حرف C و H قابل استفاده هستند، که واگن های H به دلیل طویل تر بودن قدرت تحمل بار بیشتری دارند.
• حرف بعدی نوع پیچ خوری بلوک را نشان می‌دهد.A نشان دهنده پیچ خوری از بالا، B  نشان دهنده پیچ خوری از پایین و C هم نشان دهنده پیچ خوری از بالا و پایین می‌باشد.
• حرف بعدی حرف E است که نشان دهنده واگن های ویژه است.
• دو حرف بعدی یعنی ZA نشان دهنده پیش بارگذاری واگن است که ZA پیش بارگذاری بیشتری از ZO دارد.
• P نشان دهنده دقت ریل و واگن است. برای نمایش سطح دقت ریل و واگن ها از P،H و C استفاده می‌شود که سطح دقت P از همه بیشتر است و سطح دقت C از همه کمتر.
• وجود کد ZZ نشان دهنده این است که ریل و واگن دارای محافظ گرد و غبار است که این امر موجب افزایش طول عمر لینیر گاید می‌شود.
• و در نهایت E2 نشان دهنده این است که این لینیر گاید دارای سیستم روغن کاری اتوماتیک است.
•

نحوه انتخاب ریل و واگن (لینیرگاید)

عواملی که باید برای انتخاب لینیر گاید مد نظر قرار داد عبارت هستند از:

• بار استاتیکی پایه

تغییر شکل موضعی بین مسیر ریل های حرکت و المنت های نورد مانند ساچمه های واگن ها در اثر فشار زیاد یا بار ضربه ایی سبب ممانعت ازعملکرد صاف خطی لینیرگاید می شود. به طور کلی بار استاتیکی مجاز(بار با اندازه و جهت ثابت) در لینیر ها ی ساکن یا در حال حرکت نباید تغییر شکل دائمی بیش از 0/0001 برابر قطر عناصر نورد و ساچه ها ایجاد کند.

• بار استاتیک لحظه ایی مجاز

در واقع بار استیکی که در یک جهت و اندازه معین، بیشترین تنش را روی عناصر نورد ایجاد می کند، که در سه جهت MR و MP و MY تعریف می شود.

• ضریب ایمنی باراستاتیکی

این شرایط هنگامی اعمال می شود که سیستم راهنما ثابت باشد یا در سرعت کم باشد. ضریب ایمنی استاتیک، که بستگی به شرایط محیطی و عملیاتی دارد، باید مورد توجه قرار گیرد. مقدار این فاکتور در دیتا شیت فنی لینیر گاید ها از فرمول زیر محاسبه می شود:

.Fsl=C0/P

1. .Fsl = ضریب ایمنی استاتیک برای بار ساده
2. C0 = درجه بار استاتیک (KN)
3. P = بار کاری محاسبه شده (KN)



• ضریب ایمنی بار دینامیکی

ضریب ایمنی بار دینامیکی بیشترین باری که سبب تغییر جهت لینیر گاید عامل مهمی است که برای محاسبه عمر مفید مسیر راهنمای خطی استفاده می شود. در واقع ضریب ایمنی بار دینامیکی در لینیر گاید ها حداکثر باری که به ازای عمر اسمی 50 کیلومتر برای ساچمه ها و 100 کیلومتر برای رول ها یا غلتک ها، تغییر جهت و اندازه نمی دهد.



فروش ریل و واگن CNC
