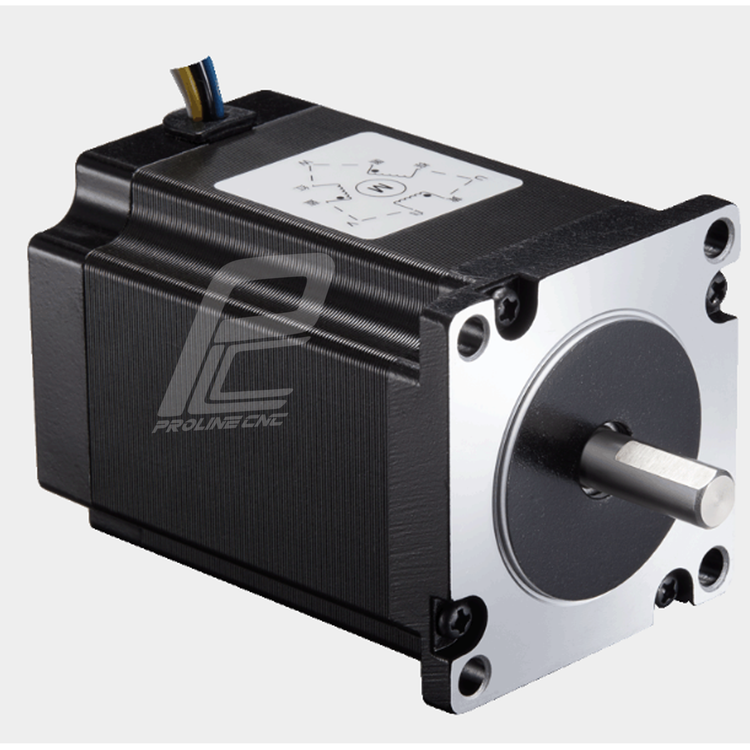

استپ موتور سی ان سی 9 کیلوگرم بر سانتی متر سه فاز نما 23 برند لیدشاین مدل 573S09

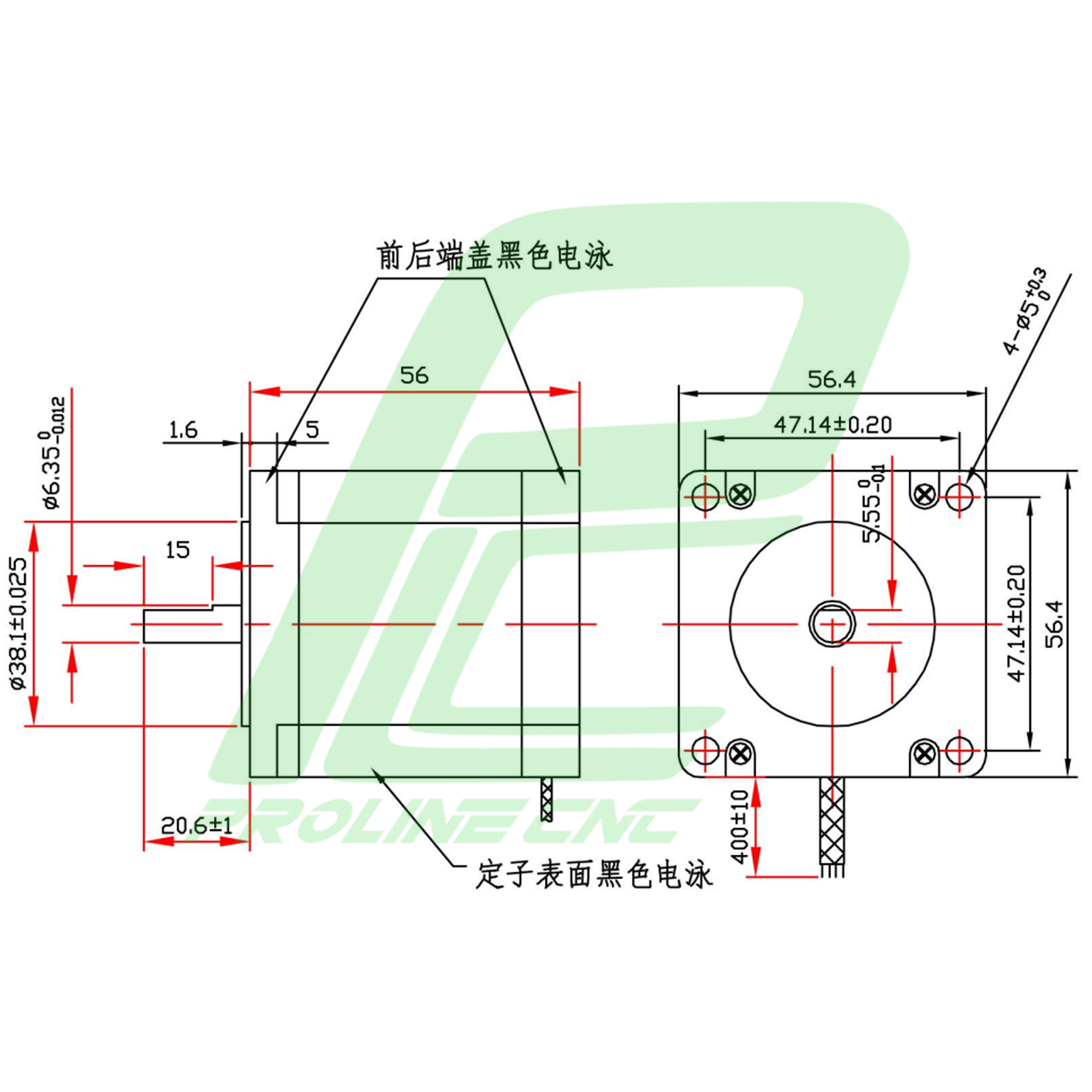

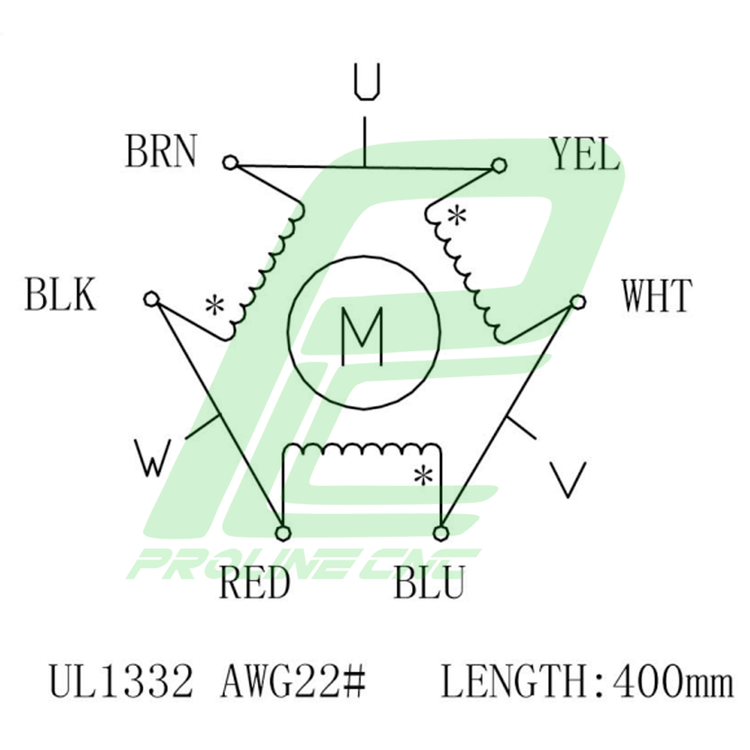

نقشه استپ موتور سه‌فاز 573S09 | Leadshine 573S09 3-Phase Stepper

استپ موتور 573S09 از سری 3S برند لیدشاین یک استپ موتور سه‌فاز هیبریدی با زاویه پله ۱٫۲ درجه است که ترکیبی از دقت حرکتی بالا، نویز پایین و گرمایش کم را ارائه می‌کند.

ابعاد استاندارد NEMA 23 دارد و برای کاربردهای صنعتی سبک تا متوسط طراحی شده است.



 کاربرد استپ موتور 573S09 در صنعت

این موتور در سیستم‌هایی استفاده می‌شود که هم به قدرت متوسط نیاز دارند و هم دقت کنترل برای حرکت‌های جزئی اهمیت دارد، مثل:

دستگاه‌های CNC رومیزی و متوسط

سیستم‌های حکاکی لیزری

ماشین‌های جابجایی دقیق

سیستم‌های موقعیت‌یابی در تجهیزات اتوماسیون

محور Z یا محورهای جانبی که بار کمتری دارند



 مشخصات فنی مهم استپ موتور 573S09

زاویه پله ۱٫۲ درجه

گشتاور نگهداری (Holding Torque) 0.9 نیوتن‌متر

جریان هر فاز 3.5 آمپر

قطر شفت 6.35 میلی‌متر

مقاومت فاز ≈ 0.77 اهم

القا فاز ≈ 1.7 میلی‌هَنتری

استاندارد فریم NEMA 23

طول بدنه 56 میلی‌متر



 نکات مهم در انتخاب استپ موتور 573S09

مطمئن شو درایور انتخابی توان تأمین ۳٫۵ آمپر فاز را دارد

استفاده از ولتاژ تغذیه‌ای مناسب برای کنترل گشتاور در سرعت‌های بالا

انتخاب کابل و سایز سیم مناسب برای جلوگیری از افت ولتاژ

نصب در محلی با تهویه خوب تا موتور گرم نشود

انتخاب کوپلینگ کامل و یاتاقان مناسب با شفت ۶٫۳۵ میلی‌متر



 مزایای استپ موتور 573S09

حرکت بسیار نرم به دلیل ساختار سه‌فاز

گرمایش کمتر نسبت به موتورهای دو فاز

دقت بالاتر و کنترل بهتر در سرعت متوسط

لرزش کمتر و نویز پایینتر



 معایب استپ موتور 573S09

جریان بالاتر نیاز دارد → نیاز به منابع و درایور قوی‌تر

انتخاب درایور و تنظیمات پیچیده‌تر نسبت به موتورهای ساده

در سرعت‌های خیلی بالا، افت گشتاور ممکن است دیده شود



 نحوه عملکرد استپ موتور 573S09

موتور سه‌فاز 573S09 با ارسال پالس از درایور، سیم‌پیچ‌های هر فاز به ترتیب تحریک می‌شوند و شفت با زاویه ۱٫۲ درجه می‌چرخد. استفاده از میکرو استپ (Microstep) در درایور، امکان تقسیم گام‌ها را فراهم می‌کند که حرکت نرم‌تر و دقیق‌تر ایجاد می‌کند.



 نحوه انتخاب استپ موتور 573S09

اگر پروژه‌ات نیاز به حرکت نرم‌تر، دقت بیشتر و بار متوسط دارد — مخصوصاً در محورهایی که بار کمتری دارند — موتور 573S09 گزینه خوبی است.

برای بارهای سنگین‌تر یا سرعت بالا، ممکن است نیاز به موتوری با گشتاور بیشتر باشی.



 نکات مهم در خرید استپ موتور 573S09

مطمئن شو موتور اورجینال لیدشاین باشه

بررسی برچسب اطلاعات فنی و مدل دقیق

انتخاب درایور مناسب با جریان کافی

خرید از فروشگاه معتبر با پشتیبانی



 قیمت‌ استپ موتور 573S09

قیمت این موتور به دلیل ویژگی سه‌فاز بودن و مشخصات فنی بهتر، معمولاً نسبت به موتورهای دو فاز هم‌رده بیشتر است. عوامل تأثیرگذار: برند، واردکننده، گارانتی، نرخ ارز.



 مراقبت و نگهداری استپ موتور

محیط کار را تمیز و خشک نگهدار

دمای موتور را در بازه مجاز نگهدار

اتصال و کابل‌ها را دوره‌ای بررسی کن

از ضربه و فشار جانبی به شفت جلوگیری کن



راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
