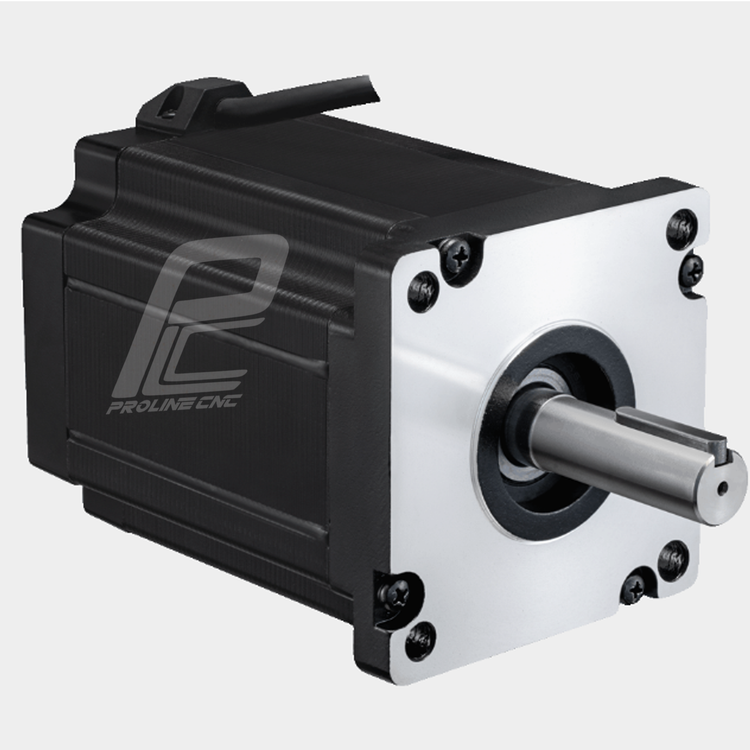

استپ موتور سی ان سی 280 کیلوگرم بر سانتی متر نما 42 برند لیدشاین مدل 110CM28

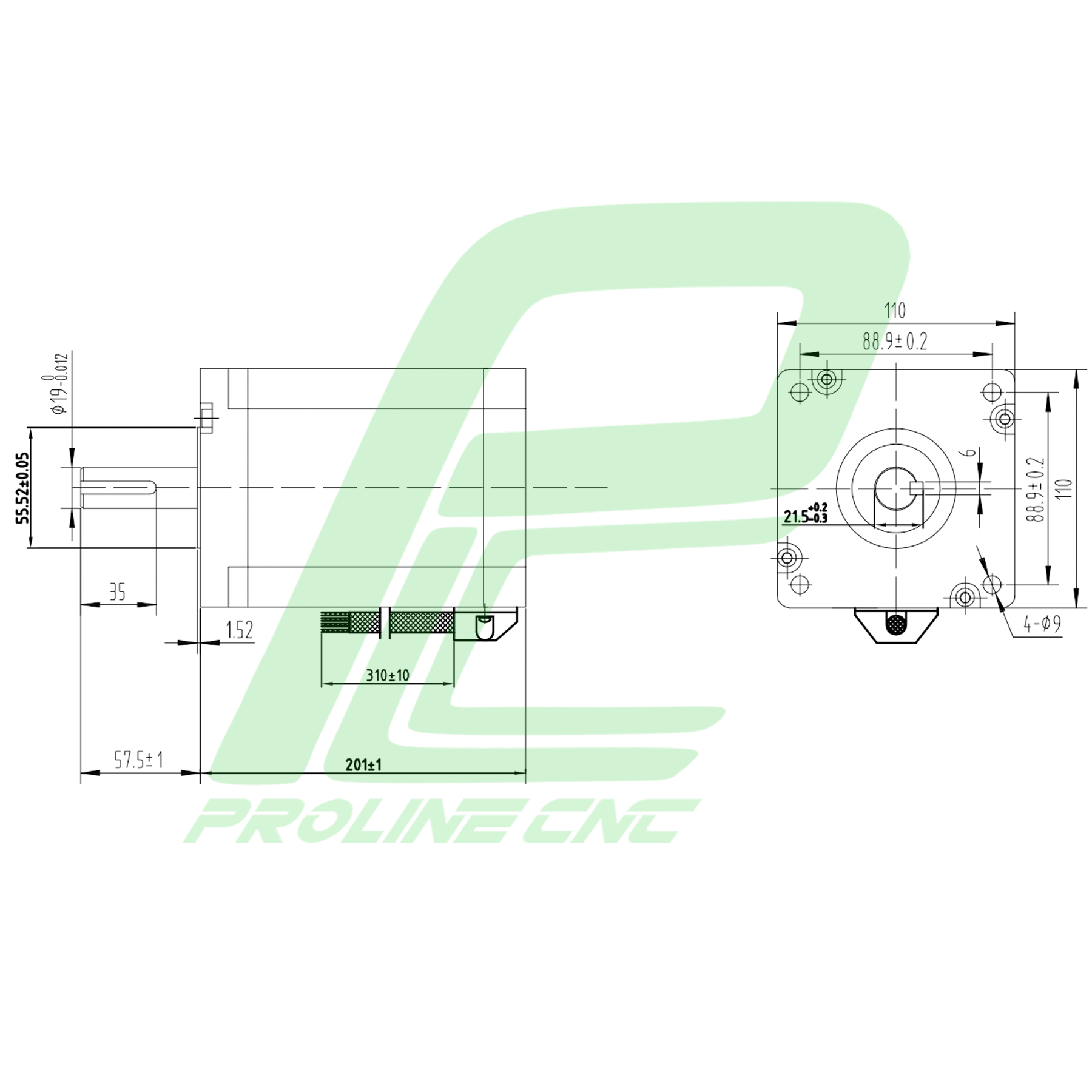

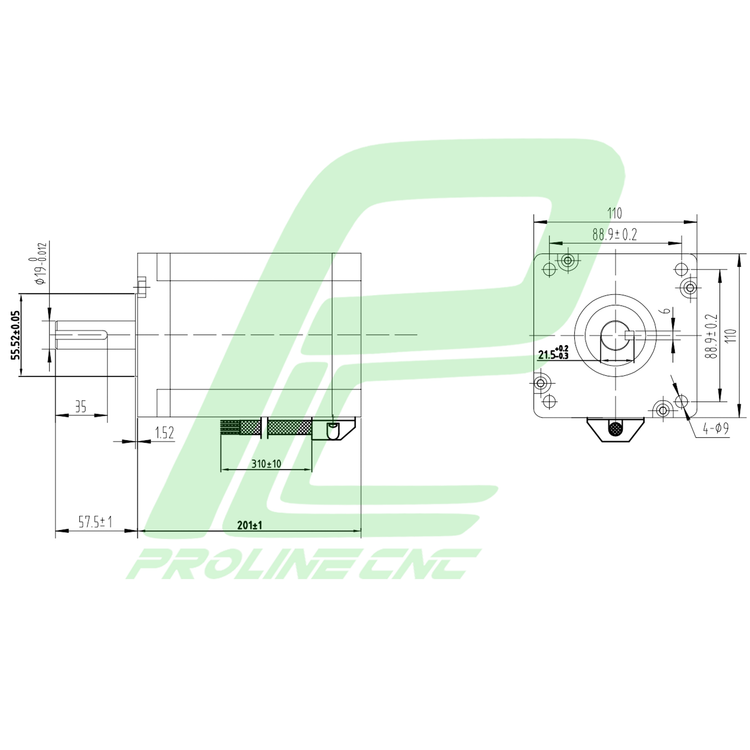

نقشه استپ موتور 110CM28 لیدشاین | Leadshine Stepper Motor 110CM28



معرفی و تفاوت با سایر مدل‌ها

استپ موتور 110CM28 از سری CM برند لیدشاین، یکی از قوی‌ترین موتورهای NEMA 42 در کلاس استپ هیبریدی دو فاز است.

این موتور با گشتاور نگهدارنده ۲۸ نیوتن‌متر و جریان فازی ۶.۵ آمپر، برای کاربردهایی که نیاز به نیروی بالا دارند (در حالی که دقت و کنترل را فدا نمی‌کنند) طراحی شده است.

طول آن حدود ۲۰۱ میلی‌متر است و قطر شفت ۱۹ میلی‌متر است.



کاربرد استپ موتور 110CM28 در صنعت

دستگاه‌های CNC بزرگ صنعتی

ماشین‌های برش لیزر/پلاسما سنگین

تجهیزات جابجایی بار سنگین با دقت بالا

دستگاه‌هایی که نیاز به گشتاور بالا در سرعت‌های متوسط دارند

خطوط تولید اتوماسیون که به حرکت قدرتمند و قابل اعتماد نیاز دارند



پارامترهای فنی کلیدی استپ موتور 110CM28

فریم NEMA 42

طول بدنه ۲۰۱ میلی‌متر

گشتاور نگهدارنده ۲۸ نیوتن‌متر

جریان فاز ۶.۵ آمپر

قطر شفت ۱۹ میلی‌متر

مقاومت فاز ~1.2 اهم

القا فاز ~۲۲ میلی‌هَنتری

وزن تقریبی 11.7 کیلوگرم



نکات مهم در انتخاب استپ موتور 110CM28

باید درایوری انتخاب کنی که جریان ≥ ۶.۵ آمپر فاز را پشتیبانی کنه

ولتاژ تغذیه درایور مناسب باشه تا گشتاور موتور در سرعت‌های متوسط هم حفظ بشه

فضای نصب کافی برای طول ۲۰۱ میلی‌متر در نظر بگیری

کوپلینگ و یاتاقان باید توان تحمل گشتاور بالا رو داشته باشن

خنک‌کاری موتور و تابلو کنترل در کاربردهای مداوم ضروریه



مزایای استپ موتور 110CM28

گشتاور بسیار بالا برای کاربردهای سنگین

سازگاری با کنترل دقیق حکت در سرعت متوسط

ساخت با کیفیت لیدشاین با دقت بالا، حرارت کمتر و لرزش کم

مناسب برای پروژه‌هایی که به توان زیاد و کنترل دقیق همزمان نیاز دارند



معایب استپ موتور 110CM28

مصرف جریان بالا (نیاز به منبع برق و درایور قوی)

وزن و ابعاد سنگین‌تر نسبت به موتورهای متوسط‌تر

در سرعت خیلی زیاد امکان کاهش گشتاور



نحوه عملکرد استپ موتور 110CM28

همانند سایر استپ موتورهای هیبریدی، 110CM28 با دریافت پالس از درایور، در هر پالس شفت را به اندازه ۱.۸ درجه می‌چرخاند.

با فعال کردن حالت میکرواستپ در درایور، حرکت نرم‌تر و دقت بیشتری به دست می‌آید.



نحوه انتخاب استپ موتور 110CM28

اگر بار دستگاهت زیاد است و نیاز به حرکت قدرتمند داری، مدل 110CM28 انتخاب بسیار مناسبی است.

در صورتی که بار سبک‌تر باشی، ممکنه مدل پایین‌تر گزینه مقرون به صرفه‌تری باشه.



نکات مهم در خرید استپ موتور 110CM28

بررسی اصالت برند و هولوگرام لیدشاین

تطابق مشخصات فنی با نیاز دستگاهت

انتخاب درایور با جریان مناسب

خرید از فروشگاه معتبری مثل پرولاین سی ان سی



قیمت‌ استپ موتور 110CM28

به دلیل گشتاور بالا و توان زیاد، قیمت 110CM28 معمولاً در بازه بالاتری نسبت به موتورهای متوسط است.

پارامترهایی مثل برند، واردکننده، شرایط گارانتی، و نوسانات ارزی روی قیمت تأثیر زیادی دارند.



مراقبت و نگهداری استپ موتور

تهویه مناسب و جلوگیری از داغ شدن موتور

بررسی دوره‌ای اتصالات الکتریکی

عدم اعمال بار شعاعی زیاد بر شفت

تمیز نگه داشتن محل نصب و جلوگیری از گردوغبار



راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
