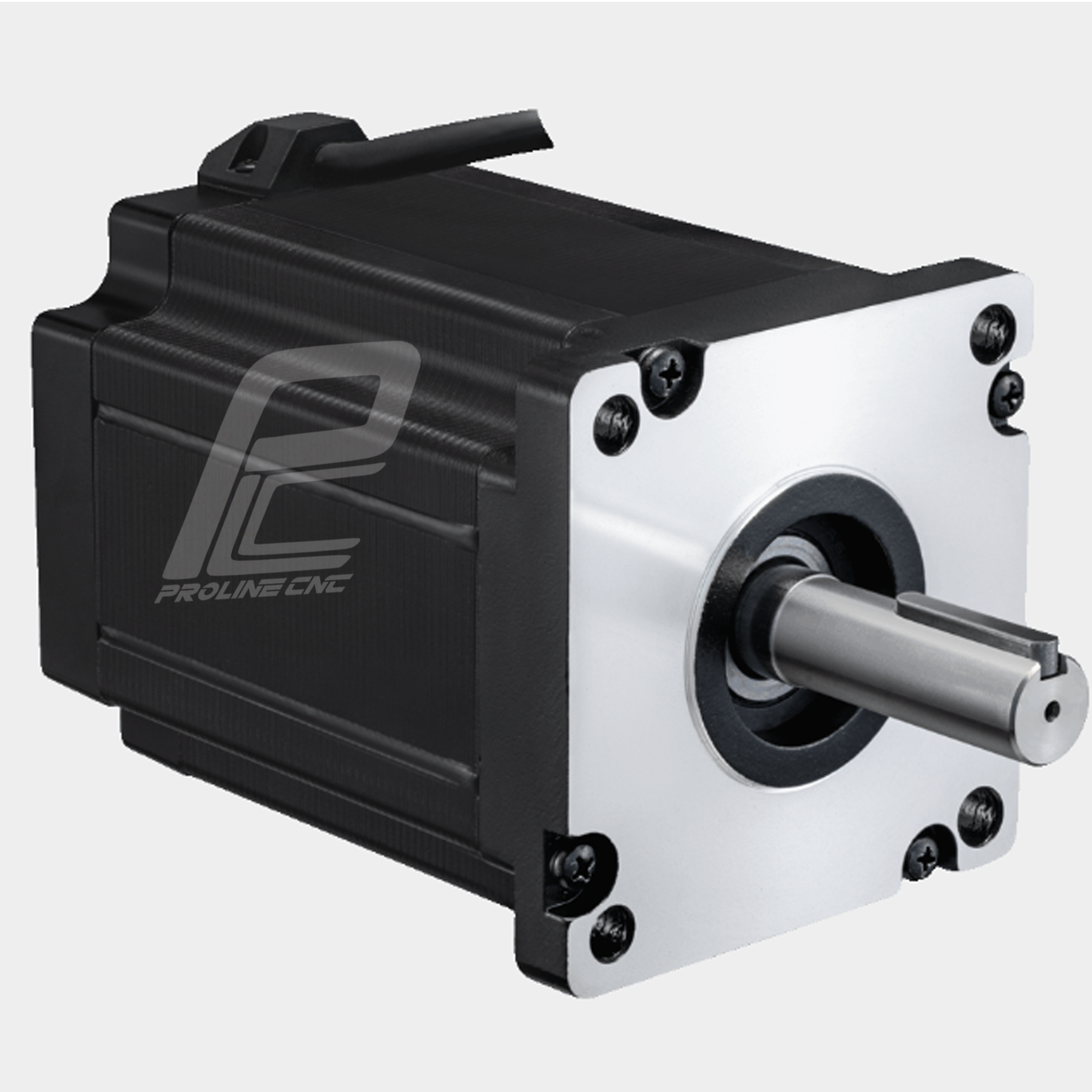

استپ موتور سی ان سی 200 کیلوگرم بر سانتی متر نما 42 برند لیدشاین مدل 110CM20

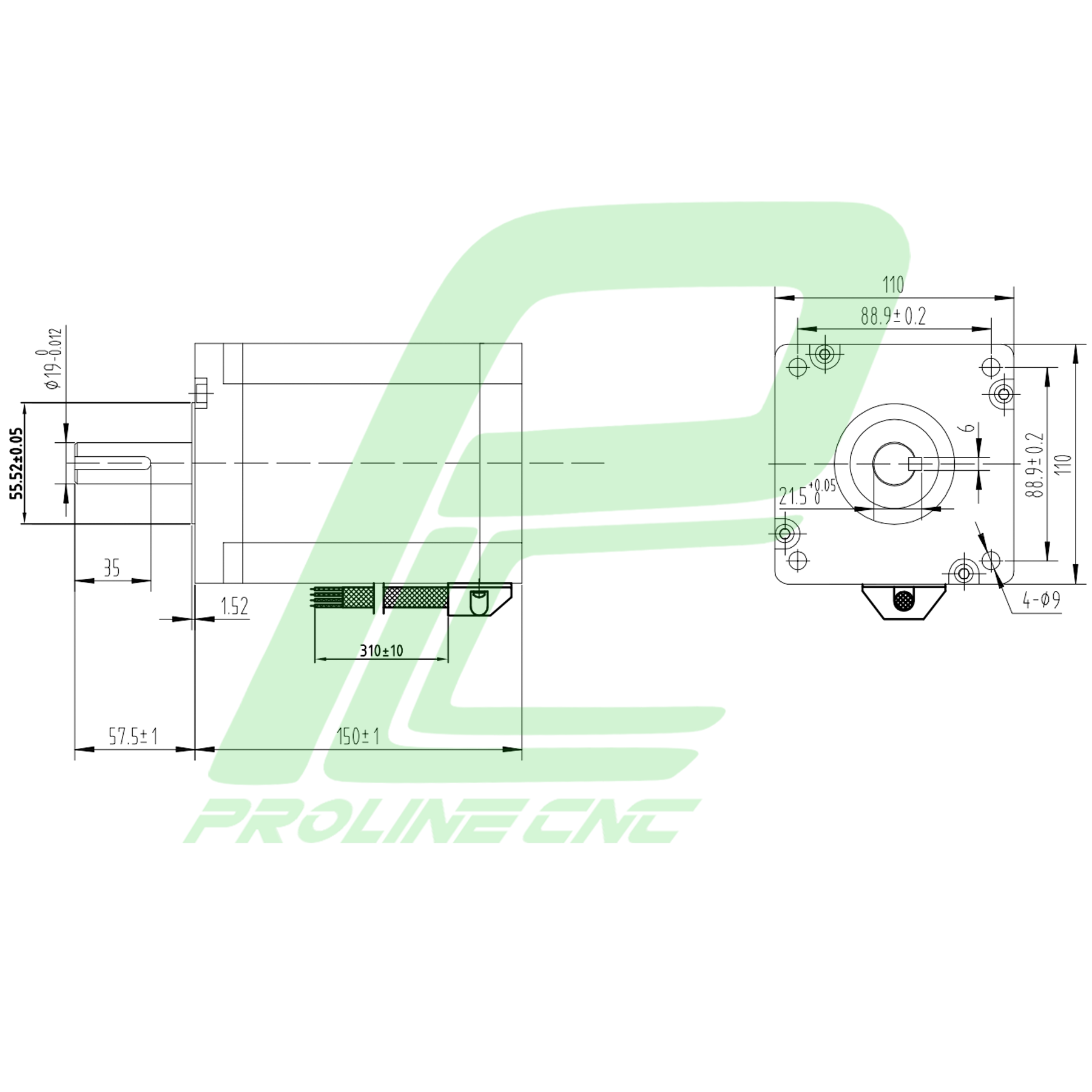

نقشه استپ موتور 110CM20 لیدشاین | Leadshine Stepper Motor 110CM20

معرفی و تفاوت با سایر مدل‌ها

استپ موتور 110CM20 از سری CM برند لیدشاین یک موتور دو فاز (2-phase Hybrid) با فریم NEMA 42 است. این مدل با گشتاور نگهداری ۲۰ نیوتن‌متر، جریان فازی ۶.۵ آمپر، و شفت قطر ۱۹ میلی‌متر طراحی شده است.

برخلاف مدل‌های کوچکتر سری 110CM، این موتور توان بالاتری ارائه می‌دهد و مناسب‌تر برای دستگاه‌های CNC بزرگ، بارهای سنگین یا محورهایی است که نیاز به گشتاور زیاد دارند.



 کاربرد استپ موتور 110CM20 در صنعت

استپ موتور 110CM20 معمولاً در تجهیزات صنعتی سنگین به کار می‌رود، مانند:

دستگاه‌های CNC بزرگ (فرز، تراش، واترجت)

ماشین‌آلات برش و حکاکی فلزات سخت

سیستم‌های جابه‌جایی مکانیکی سنگین

دستگاه‌های کشش، پرس یا قالب‌سازی

تجهیزات اتوماسیون صنعتی با نیاز به نیرو و دقت بالا



 مشخصات فنی کلیدی استپ موتور 110CM20

فریم / اندازه NEMA 42

طول بدنه 150 میلی‌متر

گشتاور نگهدارنده 20 نیوتن‌متر

جریان فازی 6.5 آمپر

قطر شفت 19 میلی‌متر

مقاومت فاز 0.72 اهم

القا فاز 13 میلی‌هَنتری

اینرسی روتور etwa 10.9 (kg·cm²)

وزن تقریبی 8.4 کیلوگرم

درجه حفاظتی IP40



 نکات مهم در انتخاب استپ موتور 110CM20

انتخاب درایور مناسب با جریان ≥ ۶.۵ آمپر

اطمینان از ولتاژ منبع تغذیه مناسب (برای حفظ گشتاور در سرعت‌های متوسط تا بالا)

فضای کافی برای نصب موتور با طول ۱۵۰ میلی‌متر

هماهنگی شفت ۱۹ میلی‌متری با کوپلینگ و یاتاقان

توجه به تهویه و خنک‌سازی در استفاده مداوم



 مزایای استپ موتور 110CM20

توان گشتاور بالاتر نسبت به موتورهای متوسط سری CM

کیفیت ساخت بالا، لرزش کم و دمای کاری پایین

قابلیت کنترل دقیق در بارهای سنگین

عملکرد پایدار در سرعت‌های گوناگون



 معایب استپ موتور 110CM20

مصرف جریان بالا → نیاز به منبع و درایور قدرتمند

وزن و ابعاد زیاد نسبت به مدل‌های سبک‌تر

در سرعت‌های بسیار بالا احتمال کاهش گشتاور



 نحوه عملکرد استپ موتور 110CM20

موتور 110CM20 یک موتور هیبریدی دو فاز است. با ارسال پالس از درایور، هر پالس باعث حرکت شفت به اندازه ۱.۸ درجه می‌شود. در صورت فعال بودن حالت میکرو استپ، پالس‌ها تقسیم شده و حرکت نرم‌تر و دقیق‌تر حاصل می‌شود.



 نحوه انتخاب استپ موتور 110CM20

اگر دستگاه شما نیاز به گشتاور زیاد در محور X یا Y دارد، یا بار متحرک سنگینی در دستگاه وجود دارد، 110CM20 گزینه‌ای قوی و منطقی است. برای دستگاه‌های سبک‌تر ممکن است موتور با گشتاور پایین‌تر کافی باشد.



 نکات مهم در خرید استپ موتور 110CM20

بررسی اصالت برند و شماره مدل دقیق

انتخاب درایور و منبع تغذیه مطمئن

چک کردن شفت، ابعاد و موقعیت نصب

مشاوره فنی و گارانتی از فروشنده معتبر



 قیمت‌ استپ موتور 110CM20

قیمت موتور 110CM20 به دلیل توان بالا و قطعات با کیفیت، معمولاً بالاتر از موتورهای سری CM کم‌قدرت‌تر است. تأثیرگذارترین عوامل در قیمت: برند، واردکننده، ضمانت و نوسانات ارز.



 مراقبت و نگهداری استپ موتور 110CM20

بررسی دوره‌ای دمای موتور

اطمینان از خنک‌کاری کافی در تابلو کنترل

چک کردن اتصالات و کابل‌ها

جلوگیری از وارد آمدن بار شعاعی زیاد به شفت

نگهداری در محیط پاک و دور از گرد و غبار



راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها
