دستهبندی: سنسور تنظیم ارتفاع
مدل: DT02
نوع: Wireless CNC Tool Setting Gauge (پراب تنظیم ارتفاع ابزار بیسیم)
سازگاری با: Mach2، Mach3 و اکثر سیستمهای CNC شامل: Weihong، Siemens، Mitsubishi، FANUC، Po-yuan، Syntec، Huazhong و…
دقت: 0.01 میلیمتر
سنسور تنظیم ابزار و ارتفاع خودکار بیسیم CNC محور Z مدل DT02 Wireless
DT02 Wireless CNC Z-axis automatic tool adjustment and height sensor
برند:مش MASH
0
مشخصات
مدل
DT02
نوع
Wireless CNC Tool Setting Gauge (پراب تنظیم ارتفاع ابزار بیسیم)
سازگاری با
Mach2، Mach3 و اکثر سیستمهای CNC شامل: Weihong، Siemens، Mitsubishi، FANUC، Po-yuan، Syntec، Huazhong و…
دقت
0.01 میلیمتر
فاصله اتصال بی سیم
20 متر
جنس بدنه
پلاستیک
وزن
273 گرم
ولتاژ کاری
5 تا 24 ولت DC
جریان مصرفی
کمتر از 20mA
طول کابل
1.5 متر
توضیحات
پراب تنظیم ابزار بیسیم CNC مدل DT02
این پراب چیست؟
پراب تنظیم ابزار DT02 یک Height Tool Setting Gauge بیسیم است که برای تعیین ارتفاع ابزار، نقطه صفر (Tool Offset) و کنترل دقت ماشین در دستگاههای CNC بهکار میرود. این دستگاه با دقت 0.01 میلیمتر عمل کرده و از طریق ارتباط بیسیم سیگنال را به گیرنده منتقل میکند تا کنترلر CNC عملیات جبرانسازی را انجام دهد.
تفاوت DT02 با انواع دیگر پرابها
پراب سیمدار اتصال از طریق کابل DT02 بیسیم است، نصب آسانتر دارد.
پراب مقاوم صنعتی (Metal Body) بدنه فلزی، ضد ضربه DT02 بدنه پلاستیکی سبک دارد.
پراب اتوماتیک Tool Setter تجهیز گرانقیمت با سنسورهای چندمرحلهای DT02 نوع سادهتر و اقتصادیتر است.
پراب چندمحوره اندازهگیری در چند جهت DT02 تنها برای تماس عمودی ابزار طراحی شده است.
DT02 مناسب کارگاهها و ماشینهای CNC کوچک تا متوسط است و گزینهای مقرونبهصرفه نسبت به مدلهای صنعتی پرهزینه محسوب میشود.
کاربرد سنسور تنظیم ارتفاع z در صنعت
پراب DT02 در بسیاری از صنایع کاربرد دارد، از جمله:
ماشینکاری فلزات
تولید قطعات دقیق
قالبسازی و قطعهسازی
صنایع چوب CNC
دستگاههای حکاکی و فرزکاری سبک و نیمهسنگین
مراکز ماشینکاری که نیاز به تعیین سریع و دقیق Tool Offset دارند
این ابزار به اپراتور کمک میکند ارتفاع ابزار را سریع، دقیق و بدون خطای انسانی تعیین کند.
پارامترهای حائز اهمیت در مدل DT02
دقت اندازهگیری: 0.01 میلیمتر
برد بیسیم: 20 متر
ولتاژ گیرنده: 5–24 ولت DC
نوع خروجی: رله داخلی، Normally Open
مصرف انرژی: کمتر از 20µA در فرستنده
نوع باتری: 2 عدد AAA
جنس بدنه: پلاستیک
سازگاری با سیستمها: Mach3، Mach2، Siemens، Mitsubishi، FANUC و…, رادونیکس
این موارد مهمترین فاکتورهای فنی هنگام بررسی DT02 هستند.
نکات مهم در انتخاب سنسور تنظیم ارتفاع z
هنگام انتخاب چنین پرابی باید به موارد زیر توجه کرد:
دقت اندازهگیری مورد نیاز
سازگاری با کنترلر CNC
برد بیسیم و میزان نویز محیط کارگاه
توان تحمل فشار سطح پراب
نوع خروجی (Relay / NPN / PNP)
کیفیت ساخت و دوام بدنه
ولتاژ کاری گیرنده
مزایای سنسور تنظیم ارتفاع z
نصب آسان بدون نیاز به کابلکشی
سازگار با انواع کنترلرهای CNC
دقت مناسب برای کارگاههای عمومی (0.01mm)
مصرف برق بسیار پایین
قیمت مناسب نسبت به پرابهای صنعتی پیشرفته
مناسب برای ماشینهای کوچک و متوسط
معایب سنسور تنظیم ارتفاع z
بدنه پلاستیکی مقاومتی کمتر از مدلهای تمامفلزی دارد
برای کاربردهای فوقسخت صنعتی مناسب نیست
نیاز به باتری AAA
فقط برای تماس عمودی ابزار طراحی شده (دو یا سهمحوره نیست)
نحوه عملکرد سنسور تنظیم ارتفاع z
بر اساس توضیحات سازنده:

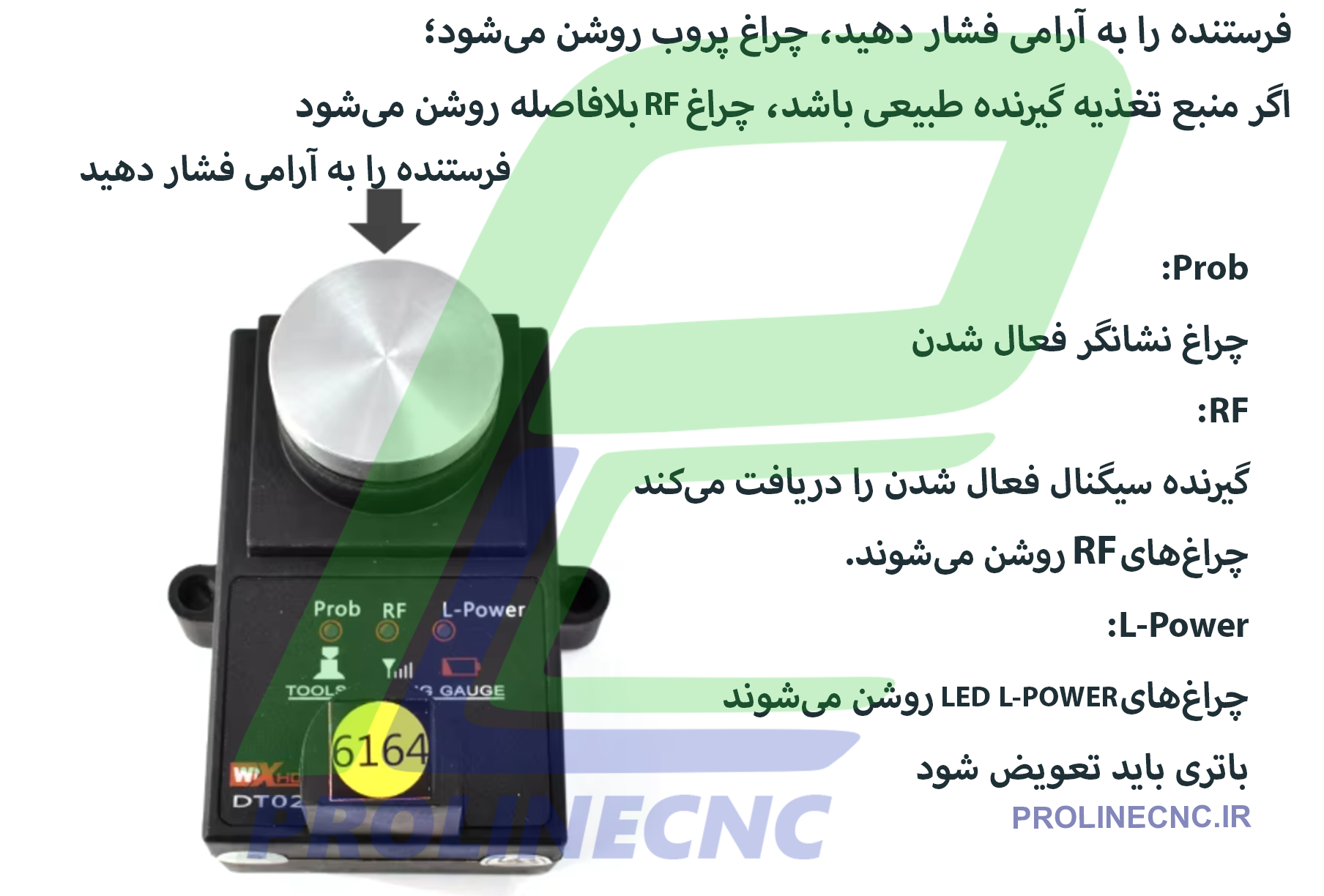

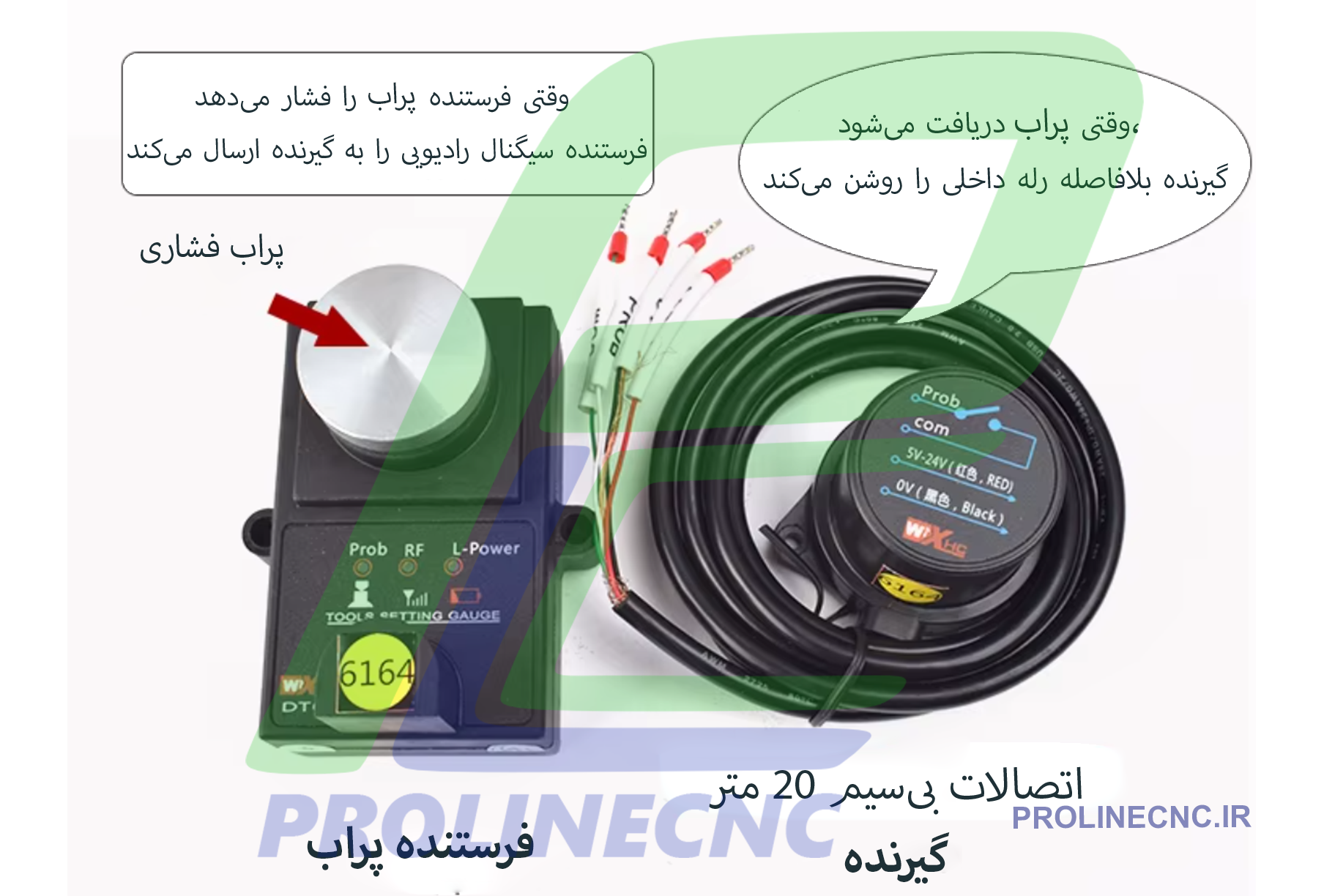

1. ابزار CNC به صفحه بزرگ پراب فشار وارد میکند.
2. پراب سیگنال «Trigger» را ارسال میکند.
3. گیرنده بلافاصله رله داخلی را فعال مینماید.

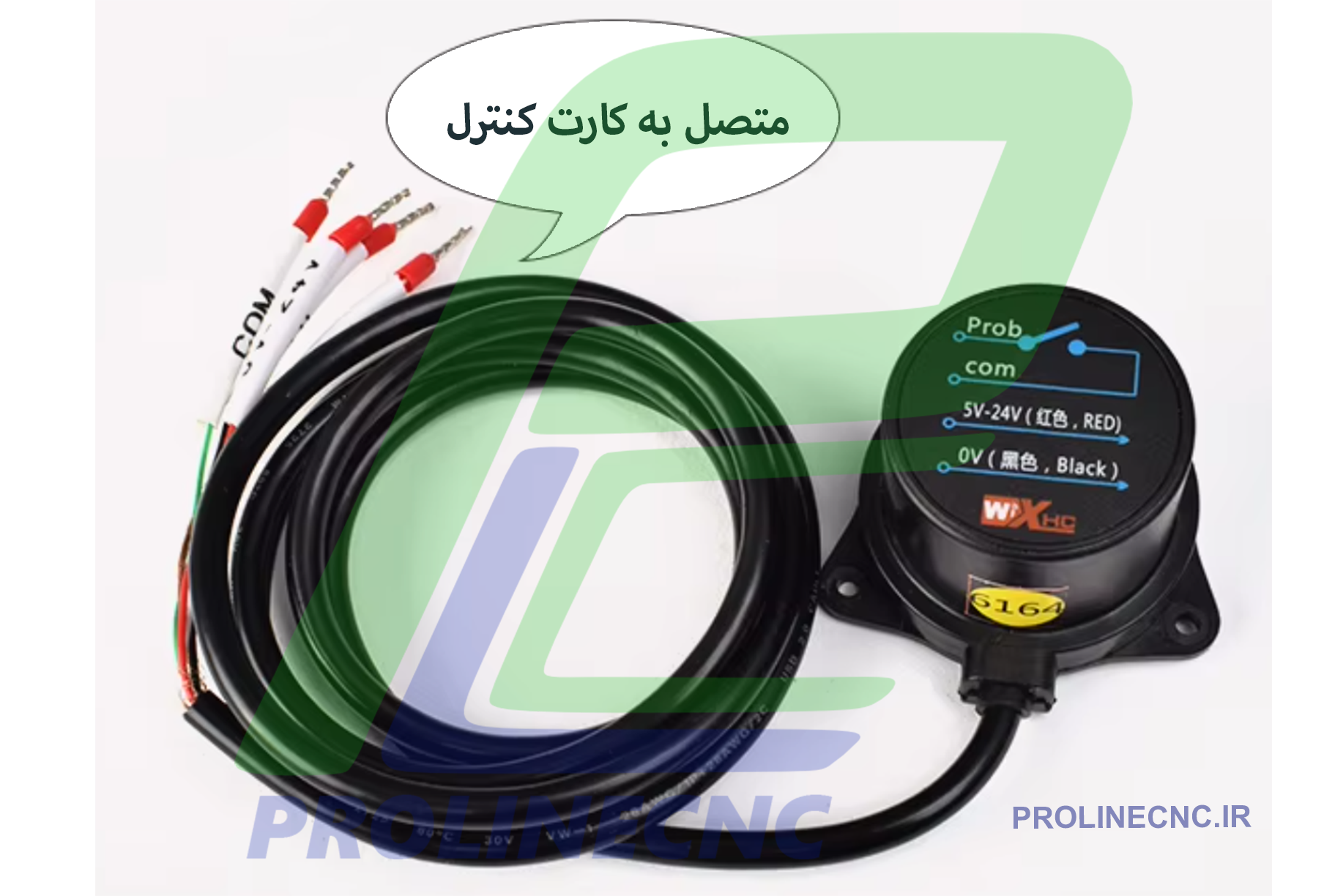

4. پینهای Probe و COM به هم متصل شده و سیگنال به کنترلر ارسال میشود.
5. کنترلر مقدار Offset ابزار را ذخیره میکند.
این عملکرد بسیار سریع، دقیق و بدون تأخیر قابللمس است.
نحوه انتخاب مناسب سنسور تنظیم ارتفاع z
برای انتخاب بهترین پراب:
نوع ماشین و کنترلر خود را بررسی کنید.
محیط کارگاه (میزان نویز الکترومغناطیسی) را در نظر بگیرید.
اگر کابلکشی مشکل است، نسخه بیسیم مانند DT02 مناسبتر است.
برای ماشینهای پرقدرت یا سنگین، مدلهای فلزی مقاومتر پیشنهاد میشود.
دقت مورد نیاز تولید را مشخص کنید.
نکات مهم در خرید سنسور تنظیم ارتفاع z
هنگام خرید این محصول به موارد زیر دقت کنید:
نسخه اصلی همراه با گیرنده باشد
سالم بودن صفحه تماس
سلامت خروجی رله
برد بیسیم واقعی (در مدلهای کپی بسیار کم میشود)
پشتیبانی از ولتاژ مورد نیاز کنترلر شما
وجود دفترچه یا اطلاعات فنی معتبر
قیمت سنسور تنظیم ارتفاع z
عوامل تعیینکننده قیمت:
دقت دستگاه
کیفیت گیرنده و نوع خروجی
متریال بدنه
بیسیم یا سیمدار بودن
برند سازنده
