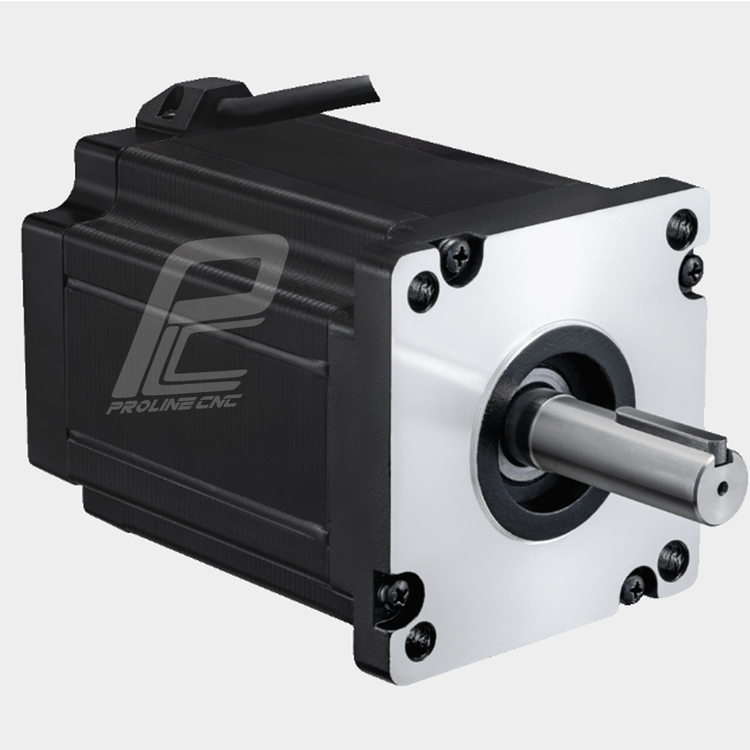

استپ موتور سی ان سی 120 کیلوگرم بر سانتی متر نما 42 برند لیدشاین مدل 110CM12

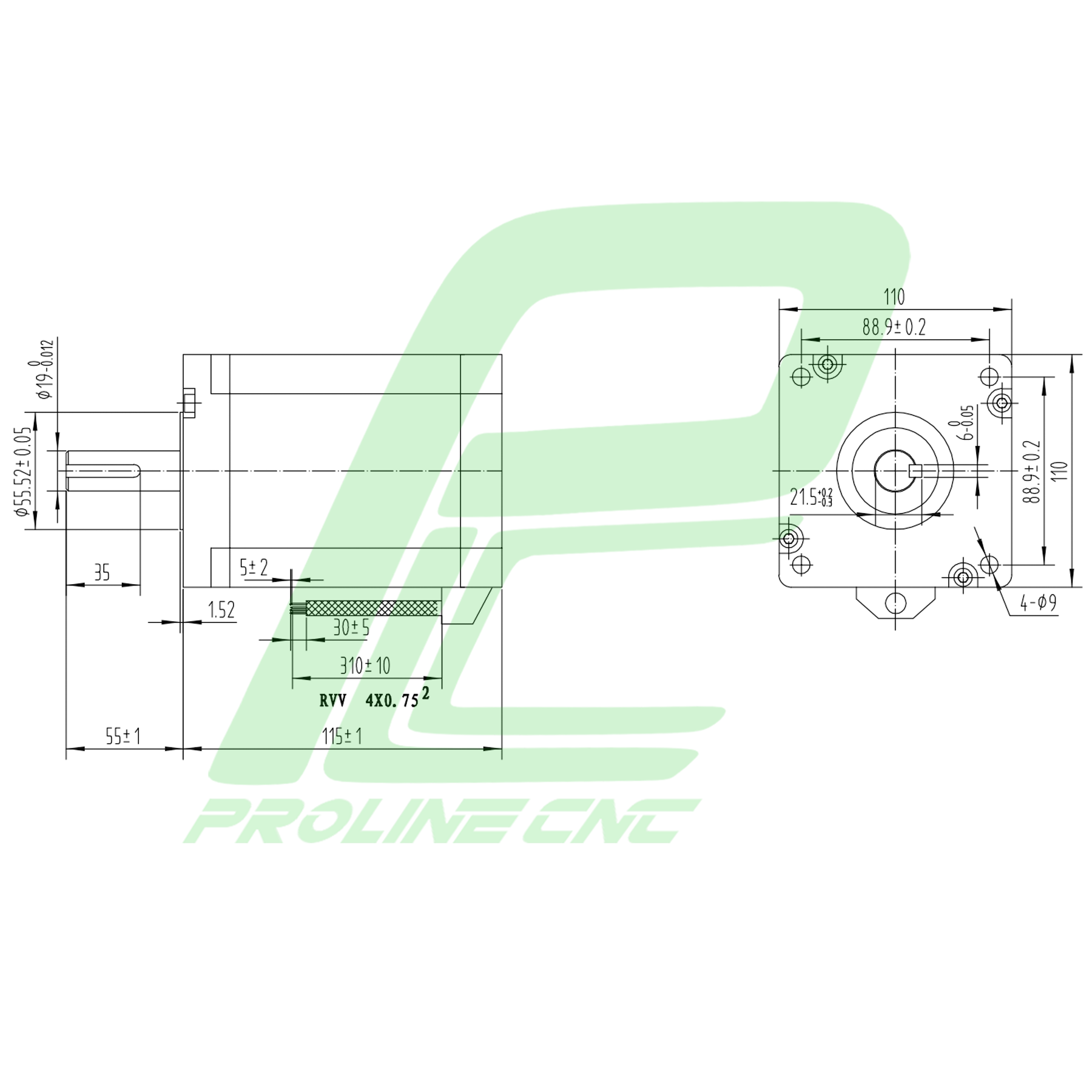

نقشه استپ موتور Leadshine 110CM12

معرفی و تفاوت با سایر مدل‌ها

استپ موتور 110CM12 یک موتور هیبریدی دو فاز در سری CM از برند Leadshine است، با فریم NEMA 42 و قدرت نسبتا بالا.

در مقایسه با سایر مدل‌ها، این موتور گشتاور و جریان بیشتری ارائه می‌دهد که آن را برای دستگاه‌های CNC بزرگ‌تر یا پروژه‌هایی با بار متوسط تا سنگین مناسب می‌کند.



 کاربرد استپ موتور 110CM12 در صنعت

دستگاه‌های CNC صنعتی بزرگ

ماشین‌آلات برش لیزر و پلاسما

سیستم‌های انتقال و حرکت دقیق بار

تجهیزات اتوماسیون صنعتی

ماشین‌های بسته‌بندی و چاپ صنعتی



 مشخصات فنی کلیدی استپ موتور 110CM12

فریم NEMA 42

طول بدنه 115 میلی‌متر

گشتاور نگهداری 12 نیوتن‌متر

جریان فاز 6.0 آمپر

قطر شفت 19 میلی‌متر

مقاومت فاز ~0.44 اهم

القا فاز ~7.17 میلی‌هَنتری

جرم تقریبی ~6.4 کیلوگرم



 نکات مهم در انتخاب استپ موتور 110CM12

درایوری انتخاب کن که توان تامین ۶ آمپر فاز داشته باشه

ولتاژ تغذیه مناسب برای عملکرد بهینه در سرعت‌های مختلف

فضای نصب کافی برای طول ۱۱۵ میلی‌متر

استفاده از کوپلینگ و یاتاقان مناسب برای شفت ۱۹ میلی‌متر

توجه به گرمایش و نیاز به خنک‌سازی در کاربردهای مداوم



 مزایای استپ موتور 110CM12

گشتاور قابل توجه برای موتورهای سری CM

طراحی مقاوم با کیفیت ساخت بالا

عملکرد نرم‌تر نسبت به بسیاری از مدل‌های صنعتی

مناسب برای بارهای متوسط تا سنگین در دستگاه‌ها



 معایب استپ موتور 110CM12

مصرف جریان زیاد

وزن و ابعاد بزرگ‌تر نسبت به موتورهای سبک‌تر

در سرعت‌های خیلی بالا ممکن است گشتاور کاهش یابد



 نحوه عملکرد استپ موتور 110CM12

موتور به صورت دو فاز است و با دریافت پالس از درایور، هر پالس را به گام ۱.۸ درجه تبدیل می‌کند. با فعال کردن حالت میکرو استپ در درایور، حرکت نرم‌تر و دقیق‌تر انجام می‌شود.



 نحوه انتخاب استپ موتور 110CM12

برای دستگاه‌هایی با نیاز به حرکت دقیق و بار متوسط تا سنگین، 110CM12 گزینه بسیار مناسبی است.

اگر بار خیلی سنگینی داری، مدل‌های با گشتاور بیشتری مثل 110CM20 یا 110CM28 رو بررسی کن.



 نکات مهم در خرید استپ موتور 110CM12

حتماً نسخه اورجینال Leadshine رو بخر

درایور سازگار با جریان ۶ آمپر انتخاب کن

بررسی مشخصات روی برچسب موتور

خرید از فروشگاه معتبر  مثل پرولاین سی ان سی



 قیمت‌ استپ موتور 110CM12

قیمت 110CM12 بستگی داره به برند، واردکننده، گارانتی و نوسانات ارز. چون این موتور در رده نیروهای قوی‌تر سری CM هست، طبیعتاً قیمت بالاتری نسبت به مدل‌های ضعیف‌تر داره.



 مراقبت و نگهداری استپ موتور 110CM12

خنک‌سازی مناسب برای جلوگیری از داغ شدن

بررسی دوره‌ای اتصالات و کابل‌ها

جلوگیری از بار شعاعی زیاد بر شفت

در محیط پاک و خشک نگهداری شود



راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
