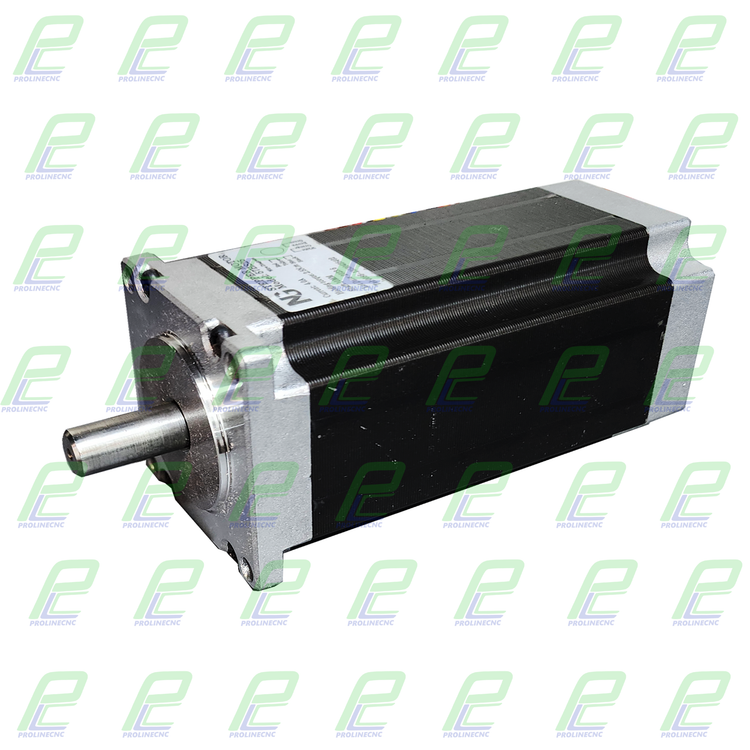

استپ موتور 30 کیلوگرم مدل 57HS30 گشتاور 3nm ، شفت 8mm، نما 23 ، دو فاز، برند مش

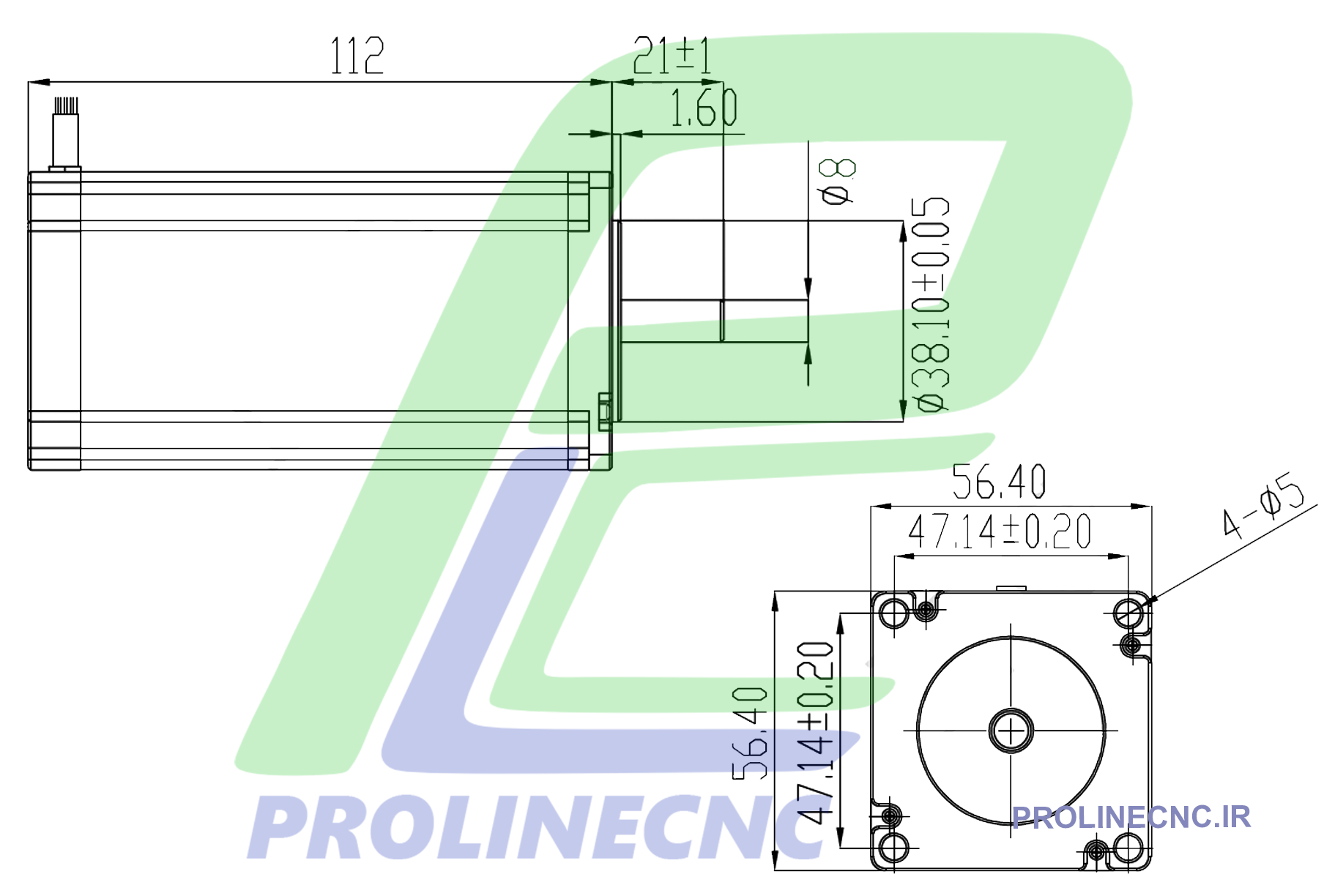

نقشه استپ موتور 30 کیلوگرم سانتی متر  مدل 57HS30 با شفت 8میلی‌متر

 معرفی استپ موتور 30 کیلوگرم سانتی متر

استپ موتور 30کیلو یکی از قوی‌ترین موتورهای سری نما 23 است که با شفت 8 میلی‌متر و طول موتور بلند برای کاربردهای CNC صنعتی، دستگاه‌های برش، پرینترهای سه‌بعدی سنگین و ربات‌های حرکتی طراحی شده است.

این مدل با گشتاور بالا و دقت حرکتی 1.8 درجه، مناسب محورهای با بار سنگین و حرکت طولانی است.



 کاربرد استپ موتور 30 کیلوگرم سانتی متر در صنعت

استپ موتور 57HS30 در صنایع و ماشین‌آلات مختلف استفاده می‌شود:

دستگاه‌های CNC فرز، تراش و برش فلز و سنگ

ماشین‌های لیزر و پلاسما صنعتی

پرینترهای سه‌بعدی بزرگ و صنعتی

ماشین‌آلات بسته‌بندی و خطوط تولید خودکار

ربات‌های صنعتی و دستگاه‌های Pick & Place



 پارامترهای حائز اهمیت در استپ موتور 30 کیلوگرم سانتی متر

گشتاور نگهدارنده (Holding Torque): حدود 3 نیوتن‌متر

زاویه استپ: 1.8 درجه (200 استپ در هر دور کامل)

قطر شفت: 8 میلی‌متر

تعداد فاز: 2 فاز

جریان نامی: حدود 3 آمپر

طول بدنه: حدود 112 میلی‌متر

استپ درایور سازگار:  DM860,DM542,DM556



 نکات مهم در انتخاب استپ موتور 30 کیلوگرم سانتی متر

1. گشتاور مورد نیاز محور را بر اساس وزن و اینرسی بار محاسبه کنید.

2. با توجه به نوع کنترل و دقت حرکتی، زاویه استپ (۱.۸ یا ۰.۹ درجه) را انتخاب کنید.

3. جریان درایور باید با جریان نامی موتور سازگار باشد.

4. در دستگاه‌های سریع یا دارای بار زیاد، از درایور میکرو‌استپ با جریان بالا استفاده کنید.



 مزایای استپ موتور 30 کیلوگرم سانتی متر

قدرت گشتاور بالا (3 نیوتن‌متر) برای حرکت محورهای سنگین

شفت 8 میلی‌متری مقاوم مناسب برای کوپلینگ‌های صنعتی

سازگار با انواع استپ درایورهای DM542، MA860H، TB6600

بدنه آلومینیومی با دفع حرارتی عالی

دقت حرکتی ۱.۸ درجه برای کنترل موقعیت دقیق



معایب استپ موتور 30 کیلوگرم سانتی متر

در سرعت‌های بالا، کاهش گشتاور محسوس است

نسبت به سروو موتور، بازده انرژی پایین‌تر دارد

در صورت تنظیم اشتباه جریان، ممکن است گرمایش بیش از حد ایجاد شود



 نحوه عملکرد استپ موتور 30 کیلوگرم سانتی متر

استپ موتور 57HS30 با تحریک متوالی سیم‌پیچ‌ها توسط درایور، محور را به صورت پله‌پله (Step-by-Step) حرکت می‌دهد.

هر پله معادل ۱.۸ درجه چرخش است، بنابراین با 200 پالس الکتریکی، یک دور کامل انجام می‌شود.

این ویژگی باعث می‌شود حرکت محور بسیار دقیق و قابل کنترل باشد، حتی بدون سنسور فیدبک.



نکات مهم در انتخاب استپ موتور 30 کیلوگرم سانتی متر

1. گشتاور محور مورد نیاز دستگاه را محاسبه کنید؛ 2.5 نیوتن‌متر برای بیشتر محورهای X و Y دستگاه‌های CNC مناسب است.

2. درایور مناسب با جریان خروجی حدود 3 آمپر انتخاب کنید.

3. در صورت نیاز به دقت بالاتر یا توقف سریع، از مدل ترمزدار (BZ) استفاده کنید.

4. حتما از کوپلینگ مخصوص شفت 8mm استفاده کنید تا انتقال نیرو دقیق باشد.

5. در مسیر نصب از دمپرها برای کاهش لرزش و نویز استفاده کنید.



 نکات مهم در خرید استپ موتور 30 کیلوگرم سانتی متر

حتماً از برندهای معتبر مانند Mash، HQM، Leadshine یا CW خرید کنید.

موتور باید دارای برچسب مدل و کد فنی واضح باشد.

اتصال سیم‌ها (A+, A-, B+, B-) مطابق دفترچه انجام شود تا خطای چرخش ایجاد نشود.

اگر موتور همراه درایور خریداری می‌شود، از تطابق جریان و ولتاژ کاری اطمینان حاصل کنید.



قیمت استپ موتور 30 کیلوگرم سانتی متر

قیمت استپ موتور 57HS30 بسته به برند، کیفیت ساخت، دمپر و نوع بلبرینگ حدود 4 میلیون تومان متغیر است.

ترکیب این استپ موتور با استپ درایور DM542 یا MA860H بیشترین راندمان و گشتاور را فراهم می‌کند.



 مراقبت و نگهداری استپ موتور 30 کیلوگرم سانتی متر

از ورود گرد و غبار یا مایعات به داخل موتور جلوگیری کنید.

هر ۶ ماه یک‌بار اتصالات سیم و کوپلینگ‌ها را بررسی کنید.

هنگام توقف طولانی دستگاه، برق درایو را قطع کنید تا از گرمایش جلوگیری شود.

موتور را در محیطی با دمای کمتر از ۷۰ درجه سانتی‌گراد و بدون رطوبت نگهداری کنید.



استپ موتور 57HS30 با شفت 8 میلی‌متر انتخابی ایده‌آل برای کاربردهای CNC صنعتی، پرینتر سه‌بعدی بزرگ، برش لیزر و ربات‌های حرکتی است.

گشتاور بالا، طول موتور بلند و شفت مقاوم باعث عملکرد پایدار و دقیق حتی در بارهای سنگین می‌شود.



راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور 30 کیلوگرم سانتی متر

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (نما): مشخص‌کننده ابعاد بدنه موتور (مثلاً نما17، نما23، نما34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه استپ موتور 30 کیلوگرم سانتی متر

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای نما23 تا نما34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی استپ موتور 30 کیلوگرم سانتی متر

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور استپ موتور ۰.۳ تا ۲ نیوتن‌متر (نما 17 / نما 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور استپ موتور ۲ تا ۱۰ نیوتن‌متر (نما 23 / نما 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور 30 کیلو لیدشاین leadshine، استپ موتور 30 کیلو پریموپال Primopal، استپ موتور 30 کیلو اچ کیو ام HQM، استپ موتور 30 کیلو سی دبلیو CW، استپ موتور 30 کیلو مش MASH، استپ موتور 30 کیلو ان جی NG و.....

ویژگی‌ها: این استپ موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور استپ موتور ۱۰ تا ۳۰ نیوتن‌متر (نما 34 / نما 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این استپ موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور استپ موتور ۳۰ تا ۵۰ نیوتن‌متر (نما 42 / نما  52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal،استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
