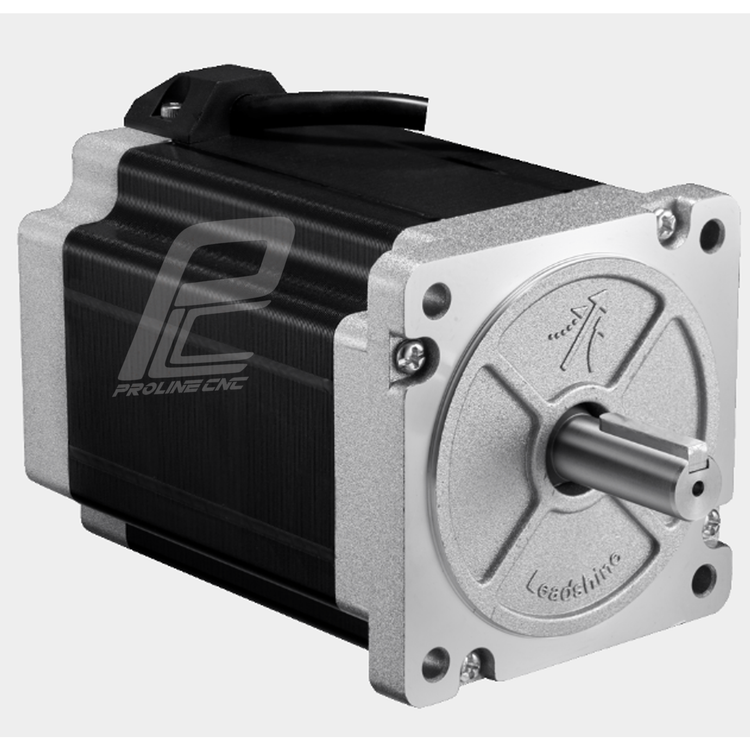

استپ موتور لیدشاین گشتاور 120کیلوگرم بر سانتی متر (120kg.cm) مدل 86CM120، نما 34 ،دو فاز مناسب CNC و اتوماسیون صنعتی

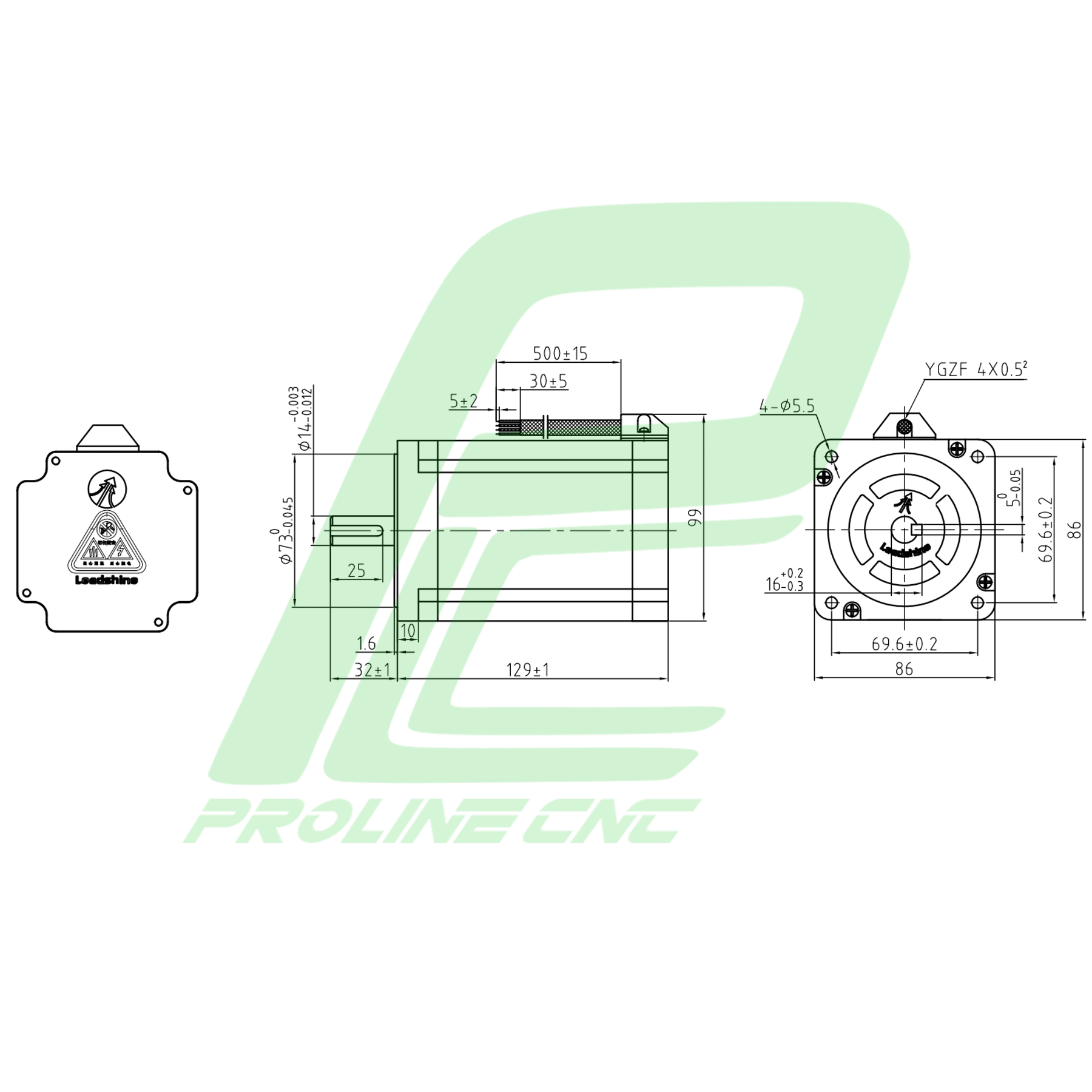

نقشه استپ موتور 86CM120 لیدشاین | Leadshine Stepper Motor 86CM120

معرفی و تفاوت با سایر مدل‌ها

استپ موتور 86CM120 یکی از قوی‌ترین مدل‌های سری CM برند Leadshine است. این موتور با گشتاور نگهداری ۱۲ نیوتن‌متر، جریان فازی ۶ آمپر، و شفت ۱۴ میلی‌متر طراحی شده و برای کاربردهای صنعتی سنگین که نیاز به توان زیاد و کنترل دقیق دارند بسیار مناسب است.

در مقایسه با مدل‌های کوچک‌تر مانند 86CM45 یا 86CM35، 86CM120 توان مکانیکی بسیار بالاتری ارائه می‌دهد و برای دستگاه‌های CNC بزرگ‌تر یا بارهای سنگین گزینه‌ای برتر است.



کاربرد استپ موتور 86CM120  در صنعت

این موتور برای سیستم‌هایی به کار می‌رود که نیاز به قدرت زیاد و دقت بالا دارند، از جمله:

دستگاه‌های CNC صنعتی بزرگ (فرز، تراش، روتر)

ماشین‌آلات پلاسما، لیزر سنگین و واترجت

سیستم‌های جابجایی بزرگ و محورهای فشار بالا

تجهیزات صنعتی سنگین مانند پرس‌ها، دستگاه‌های قالب‌سازی

خطوط تولید اتوماتیک با حرکت دقیق بار



پارامترهای فنی حائز اهمیت استپ موتور 86CM120

سایز فریم NEMA 34

طول موتور 129 میلی‌متر

گشتاور نگهداری 12 نیوتن‌متر

جریان فاز 6 آمپر

قطر شفت 14 میلی‌متر

مقاومت فاز ≈ 0.75 اهم

القا فاز ≈ 5 میلی‌هَنتری

وزن تقریبی ≈ 4.45 کیلوگرم



نکات مهم در انتخاب استپ موتور 86CM120

درایور انتخابی باید توان تأمین جریان ۶ آمپر فاز را داشته باشد.

ولتاژ تغذیه درایور ترجیحاً بالاتر (مثلاً 48 ولت یا بیشتر) برای دستیابی به گشتاور کامل در سرعت‌های متوسط تا بالا.

نصب فیزیکی موتور باید فضای کافی برای طول 129 میلی‌متر داشته باشد.

انتخاب کوپلینگ دقیق و یاتاقان توانمند برای انتقال گشتاور بالا ضروری است.

توجه به دفع حرارت: در کاربردهای مداوم، موتور و درایور باید خنک نگه داشته شوند.



مزایای استپ موتور 86CM120

گشتاور بسیار بالا که امکان اجرای بارهای سنگین را فراهم می‌کند.

توانایی حفظ دقت در سرعت‌های مختلف به دلیل پارامتر مهندسی خوب.

ساخت با کیفیت از برند معتبر با دوام مصرف صنعتی.

سازگاری با سیستم‌های CNC بزرگ و نیازهای واقعی صنعتی.



معایب استپ موتور 86CM120

مصرف برق و جریان بالا نیازمند منبع تغذیه و درایور قدرتمند.

وزن و ابعاد بزرگ که ممکن است در دستگاه‌های کوچک محدودیتی ایجاد کند.

در سرعت‌های خیلی بالا ممکن است گشتاور کاهش یابد (مشخصه ذاتی استپ‌موتورها).



نحوه عملکرد استپ موتور 86CM120

این موتور مانند استپ موتورهای هیبریدی دو فاز عمل می‌کند: با ارسال پالس از درایور، سیم‌پیچ‌ها مغناطیس می‌شوند و شفت در هر پالس ۱.۸ درجه حرکت می‌کند. در صورت میکرو استپ فعال، پالس کوچکتر باعث حرکت نرم‌تر و دقت بالاتر می‌شود.



نحوه انتخاب استپ موتور 86CM120

برای دستگاه‌های CNC بزرگ یا تجهیزاتی که بار سنگین دارند، مدل 86CM120 انتخاب منطقی است. اگر بار کمی سبک‌تر است، ممکن است مدل‌های 86CM60 یا 86CM45 به‌اندازه کافی باشند و هزینه و مصرف کمتری داشته باشند.



نکات مهم در خرید استپ موتور 86CM120

بررسی اصالت محصول و تأیید هولوگرام یا مشخصات روی موتور

مطابقت جریان و گشتاور موتور با درایور

بررسی پشتیبانی فنی و گارانتی فروشنده

توجه به امکان ارسال و هزینه حمل به دلیل وزن بالا





قیمت استپ موتور 86CM120

قیمت 86CM120 معمولاً در بازه‌های بالاتر است به دلیل توان بالا و اجزای بهتر. قیمت به عواملی مانند برند، واردکننده، نوسان ارز و ضمانت بستگی دارد. چون این موتور در رده پرتوان است، طبیعتاً هزینه بیشتری خواهد داشت نسبت به مدل‌های متوسط.



مراقبت و نگهداری استپ موتور

اطمینان از تهویه و خنک‌کاری مناسب در تابلو برق

بررسی دوره‌ای اتصالات الکتریکی

جلوگیری از اعمال بار شعاعی زیاد روی شفت

کارکرد مداوم در دمای مجاز موتور تا افزایش عمر

تمیز نگه‌داشتن محیط تا گرد و غبار وارد موتور نشود

راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.



 چرا از پرولاین سی ان سی خرید کنید؟

تنوع بالا: ارائه انواع استپ‌موتور با گشتاورهای مختلف از برندهای معتبر جهانی.

کیفیت تضمینی: محصولات اصلی و اورجینال با گارانتی معتبر.

مشاوره تخصصی: ارائه مشاوره فنی رایگان برای انتخاب بهترین موتور متناسب با نیاز شما.

خدمات پس از فروش: پشتیبانی فنی و خدمات پس از فروش حرفه‌ای.

ارسال سریع: تحویل سریع و مطمئن محصولات به سراسر کشور.
