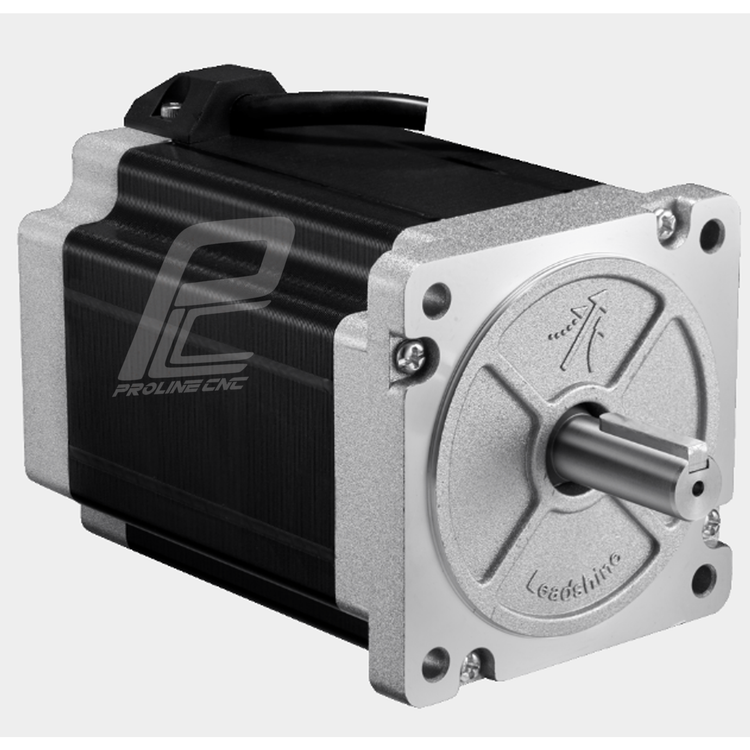

استپ موتور سی ان سی 80 کیلوگرم بر سانتی متر نما 34 برند لیدشاین مدل 86CM80

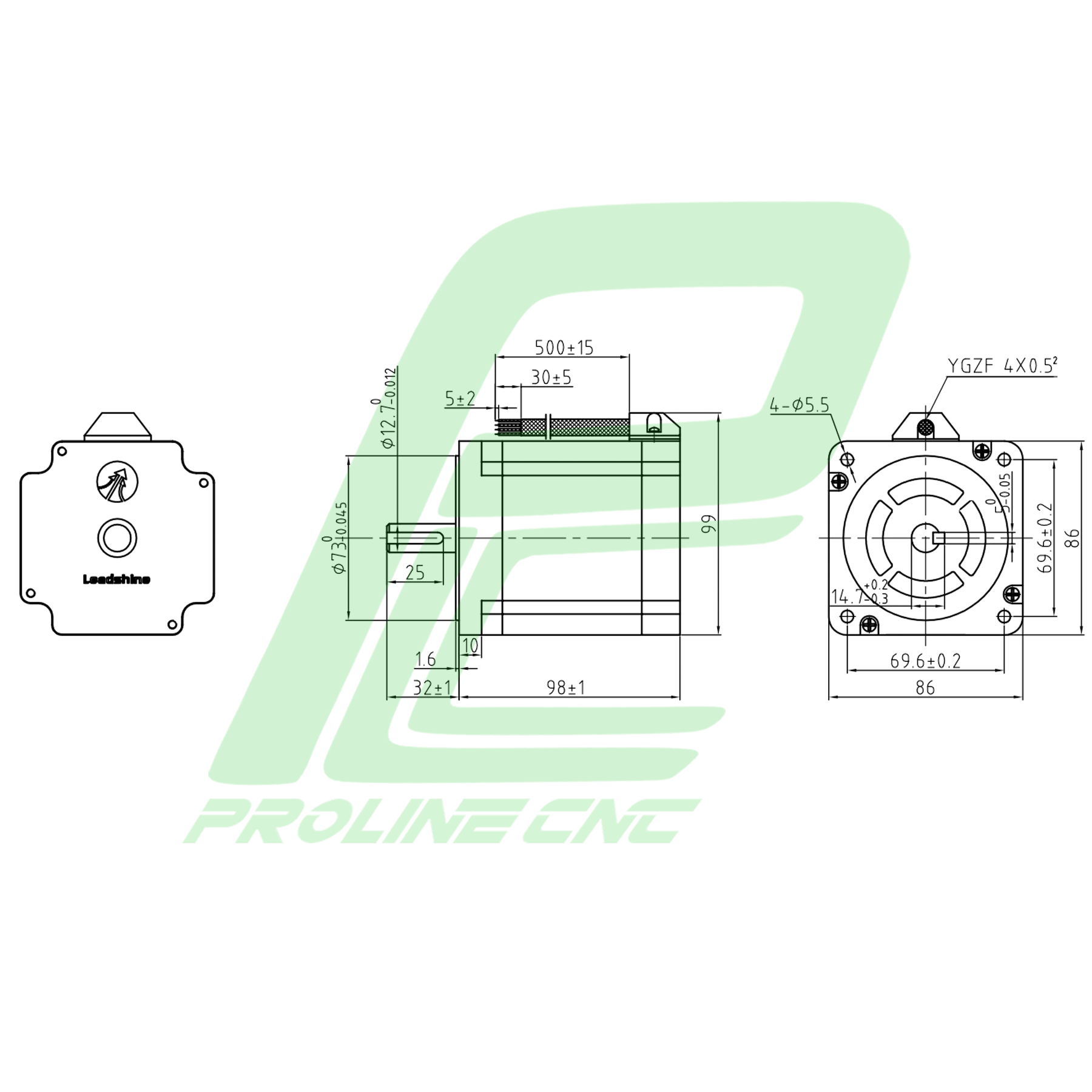

نقشه استپ موتور 86CM80 لیدشاین | Leadshine Stepper Motor 86CM80



 معرفی محصول

استپ موتور 86CM80 از برند معتبر Leadshine یکی از قدرتمندترین مدل‌های سری NEMA 34 است.

این موتور با گشتاور بالا (حدود ۸ نیوتن‌متر)، جریان نامی ۵.۵ آمپر و طول ۸۰ میلی‌متر برای پروژه‌های صنعتی و دستگاه‌های CNC طراحی شده است که نیاز به دقت، پایداری و توان بالا دارند.



 کاربرد استپ موتور 86CM80 در صنعت

استپ موتور Leadshine 86CM80 در صنایع و دستگاه‌های زیر کاربرد گسترده دارد:

دستگاه‌های CNC فرز و روتر چوب، MDF و آلومینیوم

ماشین‌های تراش و سوراخ‌کاری دقیق

سیستم‌های حرکتی خطی (Linear Motion)

دستگاه‌های لیزر و پلاسما صنعتی

ماشین‌آلات بسته‌بندی و چاپ صنعتی



 پارامترهای فنی مهم استپ موتور 86CM80

سایز فلنج NEMA 34 (86×86 میلی‌متر)

گشتاور نامی حدود 8 نیوتن‌متر

جریان نامی 5.5 آمپر

زاویه استپ 1.8 درجه

قطر شفت 14 میلی‌متر

طول موتور حدود 150 میلی‌متر

تعداد سیم 8 سیم (قابل اتصال سری یا موازی)

سازگار با درایورها DM860A، DM860D، EM806، 2DM860



 پارامترهای حائز اهمیت در انتخاب استپ موتور 86CM80

1. گشتاور موتور باید متناسب با وزن و بار حرکتی محور انتخاب شود.

2. درایور سازگار (حداقل ۵.۶ آمپر) برای عملکرد پایدار ضروری است.

3. ولتاژ تغذیه مناسب (۶۰ تا ۷۰ ولت DC) جهت دستیابی به گشتاور واقعی توصیه می‌شود.

4. سیستم خنک‌کاری مناسب در استفاده‌های مداوم برای جلوگیری از افزایش دما لازم است.



 مزایای استپ موتور 86CM80

گشتاور بالا و عملکرد پایدار در بارهای سنگین

کیفیت ساخت بالا از برند لیدشاین (Leadshine Original)

دقت حرکتی فوق‌العاده با زاویه 1.8°

سازگاری با درایورهای صنعتی معروف مانند DM860A

دوام طولانی در محیط‌های کاری سخت



 معایب استپ موتور 86CM80

ابعاد و وزن بالا نسبت به مدل‌های سبک‌تر

نیاز به جریان بالاتر (درایور ضعیف مناسب نیست)

افت گشتاور در سرعت‌های خیلی زیاد



 نحوه عملکرد استپ موتور 86CM80

استپ موتور 86CM80 با دریافت پالس از درایور، در هر پالس ۱.۸ درجه می‌چرخد.

در حالت Microstep، درایور می‌تواند حرکت موتور را تا ۲۵۶۰۰ گام در هر دور تقسیم کند که دقت بالا و حرکت نرم در محورهای CNC را تضمین می‌کند.



 نحوه انتخاب استپ موتور 86CM80

برای محورهای X و Y دستگاه‌های CNC صنعتی گزینه‌ای عالی است.

در پروژه‌هایی با بار زیاد یا نیاز به دقت بالا استفاده می‌شود.

برای درایورهایی مثل DM860A یا EM806 بهترین عملکرد را دارد.



 نکات مهم در خرید استپ موتور 86CM80

اطمینان از اصالت برند لیدشاین (Leadshine)

انتخاب درایور مناسب بر اساس جریان موتور

بررسی سایز فلنج و قطر شفت پیش از خرید

خرید از فروشگاه معتبر با گارانتی و پشتیبانی فنی



 قیمت‌ استپ موتور 86CM80

قیمت استپ موتور 86CM80 لیدشاین با توجه به نوسانات ارزی، کشور سازنده و نوع گارانتی متفاوت است.

با وجود قیمت بالاتر نسبت به مدل‌های مشابه چینی، کیفیت و طول عمر بیشتر این موتور ارزش خرید بالایی دارد.



 مراقبت و نگهداری استپ موتور

از نصب موتور در محل مرطوب یا پر از گرد و غبار خودداری شود.

بررسی منظم دمای بدنه و اتصالات سیم‌ها انجام شود.

برای جلوگیری از لرزش، از کوپلینگ دقیق و یاتاقان قوی استفاده گردد.



راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
