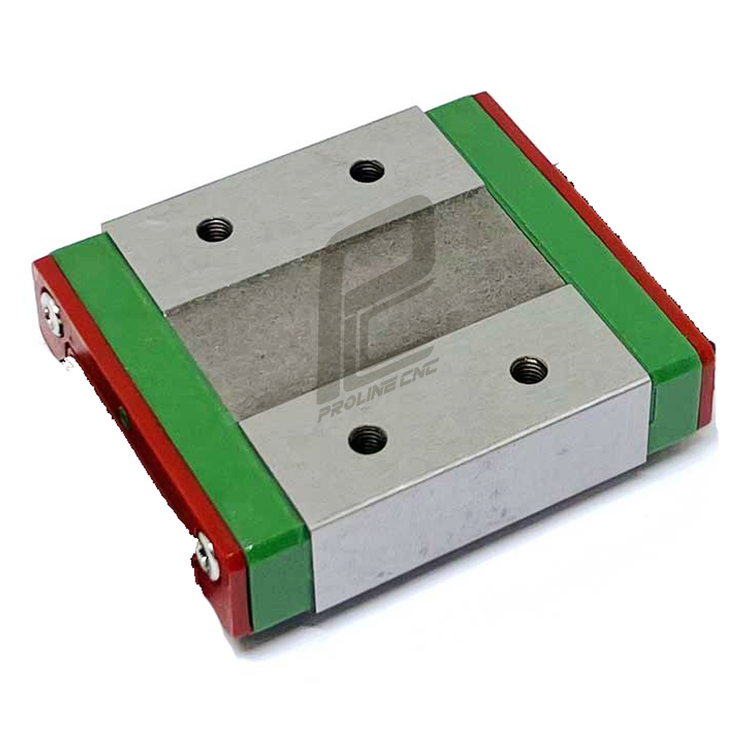

واگن 15 (کالسکه) سی ان سی CNC لبه دار مدل MGW15 برند هایوین HIWIN (۱ متر) مینیاتوری

واگن MGW15 از سری مینیاتوری عریض (Wide Miniature Guideways) محسوب می‌شود.این واگن‌ها مخصوص فضاهای محدود با نیاز به دقت بالا و پایداری جانبی طراحی شده‌اند. مدل MGW15 دارای عرض بیشتر نسبت به MGN15 است و همین ویژگی، آن را برای کاربردهایی که نیاز به پایداری پیچشی و عرضی بالاتر دارند، مناسب می‌کند.



 مزایا:

عرض بیشتر واگن و ریل نسبت به سری MGN → پایداری جانبی بالاتر

دقت بالا و حرکت نرم با صدای کم

طراحی جمع‌وجور با وزن سبک

مقاومت قابل قبول در برابر لرزش

نصب آسان به‌دلیل سوراخ‌های استاندارد رزوه‌دار



 کاربردها:

پرینترهای سه‌بعدی نیمه‌حرفه‌ای و صنعتی

تجهیزات پزشکی و اپتیکی دقیق

دستگاه‌های CNC سبک و رومیزی

اتوماسیون صنعتی ظریف

اسکنرها و دستگاه‌های اندازه‌گیری دقیق

ماژول‌های حرکتی با محدودیت فضا ولی نیاز به پایداری عرضی



 معایب:

تحمل بار کمتر از ریل‌های صنعتی سری HGR

در محیط‌های پر گردوغبار یا با ضربه زیاد، سریع‌تر فرسوده می‌شود

به روغن‌کاری دوره‌ای حساس است

قیمت بالاتر نسبت به واگن‌های معمول در برخی برندها



 تحمل بار (تقریبی - برند HIWIN / MGW15C یا MGW15H):

نوع بار مقدار حدودی

بار دینامیک (C) 2300 ~ 2700 N

بار استاتیک (C₀) 5200 ~ 6100 N

ممان پیچشی (Mx, My) نسبتاً بالا به دلیل عرض زیاد

سرعت مجاز حرکت تا 3 متر بر ثانیه

مدل H (بلندتر) تحمل بار بیشتری از مدل C (کوتاه‌تر) دارد.



 تعمیر و نگهداری:

روغن‌کاری منظم با روغن مخصوص ریل (مثلاً VG68) هر 1–2 ماه یک‌بار

استفاده از کاور یا نمد ضد گرد و غبار توصیه می‌شود

شستشو فقط با حلال مناسب، بدون تماس مستقیم با آب یا الکل صنعتی

در صورت لق شدن یا صدای ناهنجار، بررسی ساچمه‌ها یا تعویض الزامی است



 فاکتورهای انتخاب واگن MGW15

1. ابعاد فیزیکی دستگاه – فضای نصب ریل و واگن

2. میزان بار وارده (افقی و عمودی)

3. سرعت و دقت مورد نیاز حرکت

4. شرایط محیطی (رطوبت، گردوغبار، دما)

5. میزان لرزش یا ضربه احتمالی

6. قیمت و موجودی برند در بازار ایران



 تعریف شماره فنی واگن MGW15

فرمت معمول شماره فنی واگن MGW15 در برند HIWIN به‌صورت زیر است:

MGW15C Z0 H

 نوع پیش‌بارگذاری (H = زیاد، N = نرمال)

کلاس لقی یا پیش‌بارگذاری (Z0 = کمترین لقی)

مدل طول واگن (C = کوتاه، H = بلند)

عرض واگن (MGW = Wide)

سری مینیاتوری و عرض ریل (15mm)



ریل و واگن مینیاتوری سری MG

مدل MG یک گاید خطی مینیاتوری است که در یک اندازه جمع و جور با یک قوس گوتیک (Gothic) طراحی شده است. سختی بالا و استحکام بالا در برابر گشتاور را در همه جهات تامین می کند.

سری MG نیز دارای پوشش ضد خوردگی می باشد که تمام مواد به کار رفته دارای درجه خاص فولاد ضد زنگ برای سازگاری در محیط های مختلف می باشند. سری MG دارای انواع، واگن باریک با نام (MGN) و همچنین با عرض بزرگ با نام (MGW) در دسترس است.

سری های مینیاتوری MGN/MGW که برای کاربردهایی مانند دستگاه های پزشکی ، دستگاه های نیمه هادی و همچنین صنایع با تکنولوژی بالا مناسبند.

رنج بارگذاری دینامیکی: ۰/۶۸ (KN) الی ۸/۹۳ (KN)

ویژگی‌های این لینیرگاید عبارت است از:

• کوچک و کم وزن بودن که موجب می‌شود مناسب برای تجهیزات مینیاتوری باشد.
• مواد به کار رفته در تولید ریل و واگن استیل ضد زنگ است.
• ساچمه‌های استیلی که بین بلوک و ریل قرار دارند توسط نگهدارنده‌های مینیاتوری روی ریل حفظ می‌شوند حتی وقتی که بلوک روی ریل قرار نگرفته است و عملیات نصب انجام نشده است.
• این ریل و واگن ها در سطوح مختلفی از سختی موجود هستند.

همچنین در محیط های کاری که نباید در معرض سر و صدای زیاد قرار بگیرند، مناسب بوده زیرا سر و صدای بسیار کمی داشته همچنین باعث کاهش لرزش می شود. این سری از ریل و واگن ها را در اندازه های مینیاتوری 7 - 15 میلی متر موجود می باشندو  به ویژه برای کار در محیط های دما بالا و پایین طراحی شده اند. در بسیاری از دستگاه‌ها که به حرکت دقیق نیاز است مانند دستگاه مینی CNC و پرینتر سه بعدی از آن استفاده می‌شود.

انواع برندها عبارتند از: ریل واگن Ng ان جی ، ریل واگن hqm اچ کیو ام ، ریل واگن هایوین hiwin ، ریل واگن تی بی آی tbi ، ریل و واگن تام باهر tom bahr ، ریل و واگن FSA اف اس ای ، ریل و واگن obc او بی سی ( ریل واگن اسکویی ) ، ریل و واگن hsn اچ اس ان و.....

ریل و واگن مینیاتوری جهت استفاده در دستگاه های cnc سی ان سی بکار می روند.


خرید ریل و واگن CNC
جهت خرید ریل و واگن با کارشناسان ما در مجموعه فنی مهندسی پرولاین سی ان سی تماس بگیرید. همچنین برای اطلاع از نحوه نصب و راه اندازی قطعات ریل و واگن می توانید از کاتالوگ موجود در سایت prolinecnc.ir استفاده نمایید.

قیمت ریل و واگن
قیمت ریل و واگن براساس اندازه و سایز آن مشخص می شود. پرولاین سی ان سی تلاش نموده است به روزترین قیمت ها را در سایت قرار دهد. برای اطلاع از لیست قیمت ریل و واگن چینی و تایوان با کارشناسان ما در تماس باشید.



انواع سری ریل و واگن:

سری HG برای ماشین‌های CNC

سری EG برای سیستم‌های اتوماسیون

سری WE برای ماشین‌های تک محور

سری RG برای کاربردهای سنگین

سری‌ MG برای کاربردهای پزشکی

سری‌های QH،  QE برای کاربردهای با سرعت بالا
