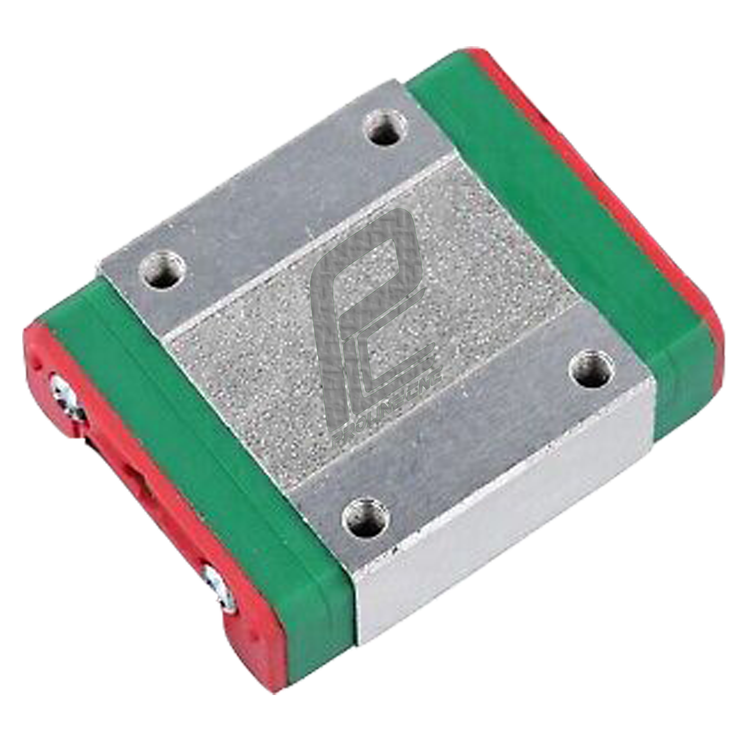

واگن 12 (کالسکه) سی ان سی CNC بدون لبه مدل MGN12 برند هایوین HIWIN مینیاتوری

واگن MGN12 جزو  واگن های مینیاتوری با ساختار دو ردیفه ساچمه‌ای است.این واگن به‌همراه ریل MGR12، برای فضاهای کوچک، سبک و با دقت بالا طراحی شده.

 مزایا:

دقت حرکتی بسیار بالا برای محورهای سبک

سایز مناسب برای کاربردهایی که به ریل بزرگ‌تر از MGN9 ولی همچنان کوچک نیاز دارن

حرکت نرم و کم‌صدا با اصطکاک پایین

نصب سریع و آسان

مناسب برای فریم‌های سبک و جمع‌وجور

وزن پایین با حفظ استحکام قابل‌قبول



 کاربردها:

پرینترهای سه‌بعدی حرفه‌ای و صنعتی سبک

دستگاه‌های CNC کوچک با دقت بالا

حکاکی و لیزر روی مواد نازک

تجهیزات اپتیکی یا پزشکی

ربات‌های سبک یا اسلایدهای خطی در ماشین‌های اتوماسیون کوچک

پروژه‌های DIY دقیق



 معایب:

نسبت به واگن‌های صنعتی (مثل HGR20 به بالا)، محدودیت بار زیاد داره

به دلیل کوچک‌بودن ساچمه‌ها، در برابر گرد و غبار و لرزش حساس‌تره

نیازمند روغن‌کاری دقیق و منظم

مقاومت به ضربه پایین‌تر نسبت به واگن‌های سایز بزرگ‌تر



 تحمل بار حدودی (بر اساس دیتاشیت برند Hiwin):

نوع بار مقدار حدودی

بار استاتیک مجاز (C₀) حدود 2500 تا 2800 نیوتن

بار دینامیک مجاز (C) حدود 1000 تا 1300 نیوتن

ممان مجاز پیچشی بستگی به طول واگن و ریل داره (M, MY, MP)



تعمیر و نگهداری واگن MGN12:

1. روغن‌کاری منظم با روغن مخصوص ریل مینیاتوری:

هر 50 تا 100 ساعت کاری یا ماهانه (بسته به شرایط محیطی)

→ روغن باید بسیار سبک و با ویسکوزیته پایین باشد.

2. دوری از گردوغبار، تراشه و آلودگی:

محیط استفاده از واگن باید تمیز باشد.

در صورت نفوذ گردوغبار، احتمال گیرپاژ یا سایش سریع وجود دارد.

3. بازرسی چشمی واگن و ریل:

ترک، خش یا زنگ‌زدگی حتی در حد میکرونی می‌تواند عملکرد را مختل کند.

4. عدم بارگذاری بیش‌ازحد:

چون ظرفیت بار پایینی دارد، از اعمال بار یا شوک ناگهانی پرهیز شود.

5. نگهداری در محیط خشک و بسته در زمان انبارداری



 فاکتورهای انتخاب واگن MGN12:

فاکتور نکته مهم

عرض ریل (12mm) برای فضاهای بسیار محدود

طول واگن بستگی به مدل دارد – MGN12C کوتاه‌تر، MGN12H بلندتر

نوع بار (محوری یا شعاعی) MGN12 بیشتر برای بار شعاعی سبک مناسب است

شرایط محیطی فقط در محیط تمیز و خشک پیشنهاد می‌شود

سرعت حرکت موردنیاز مناسب برای حرکات سریع و نرم با وزن کم

دقت حرکتی دقت بالا ولی وابسته به کیفیت نصب



 تعریف شماره فنی واگن MGN12:

به‌طور معمول شماره فنی واگن‌ها به شکل زیر است:

مثال:

MGN12C Z0 H

بخش معنی

MGN نوع سری: مینیاتوری با ساچمه فولادی

12 عرض ریل (12 میلی‌متر)

C یا H طول واگن:

 C = کوتاه (Compact)

 H = بلند (High Load)

Z0 پیش‌بارگذاری (Preload):

 Z0 = بدون پیش‌بار

 ZA / ZB = با پیش‌بار متوسط یا بالا

H / N / P کلاس دقت:

 N = نرمال

 H = دقت بالا

 P = دقت خیلی بالا

→ بنابراین، "MGN12H Z0 H" یعنی:

واگن بلند با عرض 12mm، بدون پیش‌بار، با دقت بالا.



ریل و واگن مینیاتوری سری MG

مدل MG یک گاید خطی مینیاتوری است که در یک اندازه جمع و جور با یک قوس گوتیک (Gothic) طراحی شده است. سختی بالا و استحکام بالا در برابر گشتاور را در همه جهات تامین می کند.

سری MG نیز دارای پوشش ضد خوردگی می باشد که تمام مواد به کار رفته دارای درجه خاص فولاد ضد زنگ برای سازگاری در محیط های مختلف می باشند. سری MG دارای انواع، واگن باریک با نام (MGN) و همچنین با عرض بزرگ با نام (MGW) در دسترس است.

سری های مینیاتوری MGN/MGW که برای کاربردهایی مانند دستگاه های پزشکی ، دستگاه های نیمه هادی و همچنین صنایع با تکنولوژی بالا مناسبند.

رنج بارگذاری دینامیکی: ۰/۶۸ (KN) الی ۸/۹۳ (KN)

ویژگی‌های این لینیرگاید عبارت است از:

• کوچک و کم وزن بودن که موجب می‌شود مناسب برای تجهیزات مینیاتوری باشد.
• مواد به کار رفته در تولید ریل و واگن استیل ضد زنگ است.
• ساچمه‌های استیلی که بین بلوک و ریل قرار دارند توسط نگهدارنده‌های مینیاتوری روی ریل حفظ می‌شوند حتی وقتی که بلوک روی ریل قرار نگرفته است و عملیات نصب انجام نشده است.
• این ریل و واگن ها در سطوح مختلفی از سختی موجود هستند.

همچنین در محیط های کاری که نباید در معرض سر و صدای زیاد قرار بگیرند، مناسب بوده زیرا سر و صدای بسیار کمی داشته همچنین باعث کاهش لرزش می شود. این سری از ریل و واگن ها را در اندازه های مینیاتوری 7 - 15 میلی متر موجود می باشندو  به ویژه برای کار در محیط های دما بالا و پایین طراحی شده اند. در بسیاری از دستگاه‌ها که به حرکت دقیق نیاز است مانند دستگاه مینی CNC و پرینتر سه بعدی از آن استفاده می‌شود.

انواع برندها عبارتند از: ریل واگن Ng ان جی ، ریل واگن hqm اچ کیو ام ، ریل واگن هایوین hiwin ، ریل واگن تی بی آی tbi ، ریل و واگن تام باهر tom bahr ، ریل و واگن FSA اف اس ای ، ریل و واگن obc او بی سی ( ریل واگن اسکویی ) ، ریل و واگن hsn اچ اس ان و.....

ریل و واگن مینیاتوری جهت استفاده در دستگاه های cnc سی ان سی بکار می روند.


خرید ریل و واگن CNC
جهت خرید ریل و واگن با کارشناسان ما در مجموعه فنی مهندسی پرولاین سی ان سی تماس بگیرید. همچنین برای اطلاع از نحوه نصب و راه اندازی قطعات ریل و واگن می توانید از کاتالوگ موجود در سایت prolinecnc استفاده نمایید.

قیمت ریل و واگن
قیمت ریل و واگن براساس اندازه و سایز آن مشخص می شود. پرولاین سی ان سی تلاش نموده است به روزترین قیمت ها را در سایت قرار دهد. برای اطلاع از لیست قیمت ریل و واگن چینی و تایوان با کارشناسان ما در تماس باشید.



انواع سری ریل و واگن:

سری HG برای ماشین‌های CNC

سری EG برای سیستم‌های اتوماسیون

سری WE برای ماشین‌های تک محور

سری RG برای کاربردهای سنگین

سری‌های MGW/MGN برای کاربردهای پزشکی

سری‌های QH،  QE برای کاربردهای با سرعت بالا



تعریف شماره فنی واگن:

HG W 25 C A E ZA P + ZZ/E2

• HG نشان دهنده کد سری واگن است که می تواند E2،PG،RG،WE و سایر سری های ریل و واگن باشد.
• W نشان دهنده مدل واگن است. برای نمایش واگن های لبه دار از W و برای نمایش واگن های بدون لبه از حرف H استفاده می‌شود.
• عدد 25 در این کد نشان دهنده اندازه واگن است.
• حرف C نشان دهنده این است که ریل و واگن مربوطه مناسب برای حمل چه نوع باری است. در این جایگاه دو حرف C و H قابل استفاده هستند، که واگن های H به دلیل طویل تر بودن قدرت تحمل بار بیشتری دارند.
• حرف بعدی نوع پیچ خوری بلوک را نشان می‌دهد.A نشان دهنده پیچ خوری از بالا، B  نشان دهنده پیچ خوری از پایین و C هم نشان دهنده پیچ خوری از بالا و پایین می‌باشد.
• حرف بعدی حرف E است که نشان دهنده واگن های ویژه است.
• دو حرف بعدی یعنی ZA نشان دهنده پیش بارگذاری واگن است که ZA پیش بارگذاری بیشتری از ZO دارد.
• P نشان دهنده دقت ریل و واگن است. برای نمایش سطح دقت ریل و واگن ها از P،H و C استفاده می‌شود که سطح دقت P از همه بیشتر است و سطح دقت C از همه کمتر.
• وجود کد ZZ نشان دهنده این است که ریل و واگن دارای محافظ گرد و غبار است که این امر موجب افزایش طول عمر لینیر گاید می‌شود.
• و در نهایت E2 نشان دهنده این است که این لینیر گاید دارای سیستم روغن کاری اتوماتیک است.
•

نحوه انتخاب لینیر گاید (ریل و واگن)

عواملی که باید برای انتخاب لینیر گاید مد نظر قرار داد عبارت هستند از:

• بار استاتیکی پایه

تغییر شکل موضعی بین مسیر ریل های حرکت و المنت های نورد مانند ساچمه های واگن ها در اثر فشار زیاد یا بار ضربه ایی سبب ممانعت ازعملکرد صاف خطی لینیرگاید می شود. به طور کلی بار استاتیکی مجاز(بار با اندازه و جهت ثابت) در لینیر ها ی ساکن یا در حال حرکت نباید تغییر شکل دائمی بیش از 0/0001 برابر قطر عناصر نورد و ساچه ها ایجاد کند.

• بار استاتیک لحظه ایی مجاز

در واقع بار استیکی که در یک جهت و اندازه معین، بیشترین تنش را روی عناصر نورد ایجاد می کند، که در سه جهت MR و MP و MY تعریف می شود.

• ضریب ایمنی باراستاتیکی

این شرایط هنگامی اعمال می شود که سیستم راهنما ثابت باشد یا در سرعت کم باشد. ضریب ایمنی استاتیک، که بستگی به شرایط محیطی و عملیاتی دارد، باید مورد توجه قرار گیرد. مقدار این فاکتور در دیتا شیت فنی لینیر گاید ها از فرمول زیر محاسبه می شود:

.Fsl=C0/P

1. .Fsl = ضریب ایمنی استاتیک برای بار ساده
2. C0 = درجه بار استاتیک (KN)
3. P = بار کاری محاسبه شده (KN)



• ضریب ایمنی بار دینامیکی

ضریب ایمنی بار دینامیکی بیشترین باری که سبب تغییر جهت لینیر گاید عامل مهمی است که برای محاسبه عمر مفید مسیر راهنمای خطی استفاده می شود. در واقع ضریب ایمنی بار دینامیکی در لینیر گاید ها حداکثر باری که به ازای عمر اسمی 50 کیلومتر برای ساچمه ها و 100 کیلومتر برای رول ها یا غلتک ها، تغییر جهت و اندازه نمی دهد.
