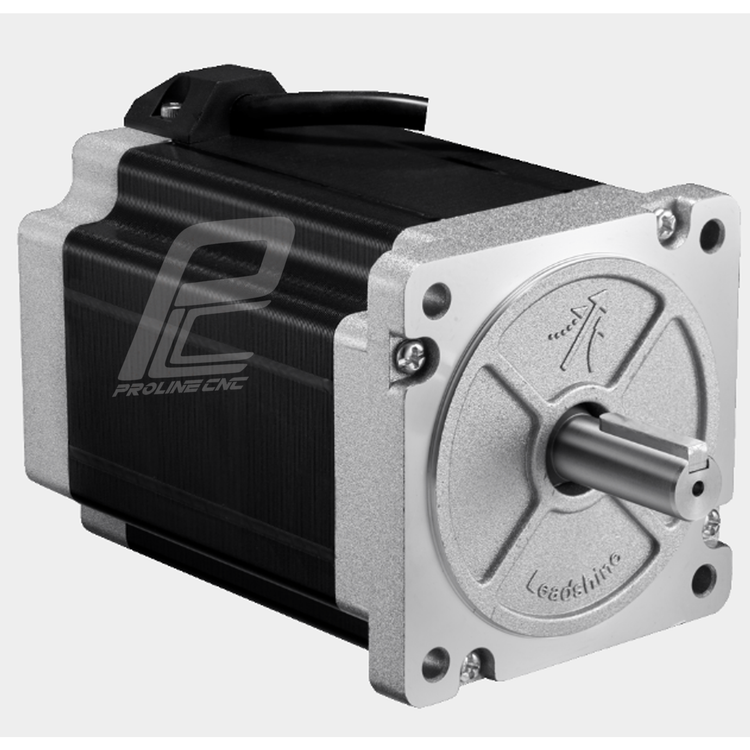

استپ موتور لیدشاین گشتاور 45کیلوگرم بر سانتی متر (45kg.cm) مدل 86CM45 ، نما 34، دو فاز مناسب CNC و اتوماسیون صنعتی

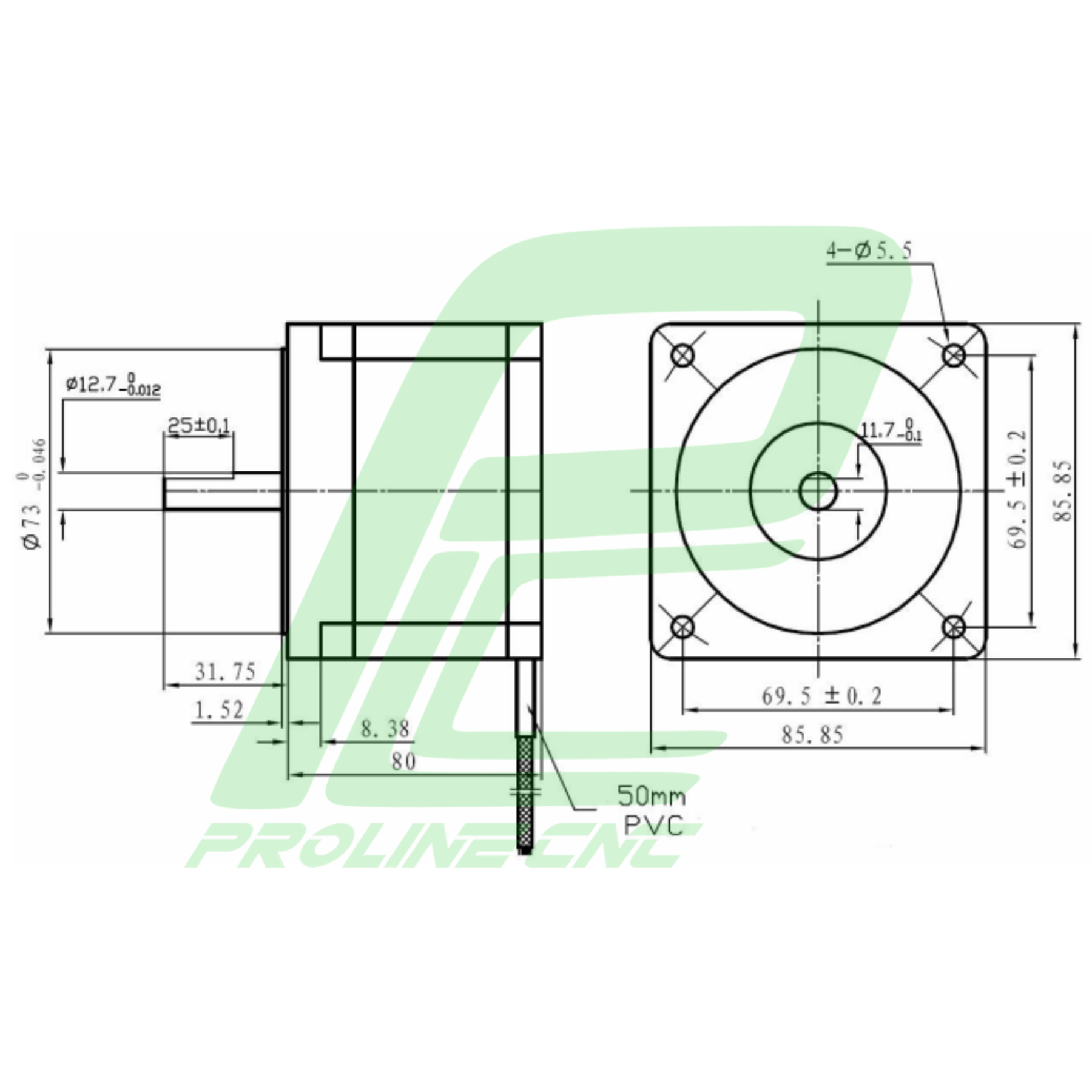

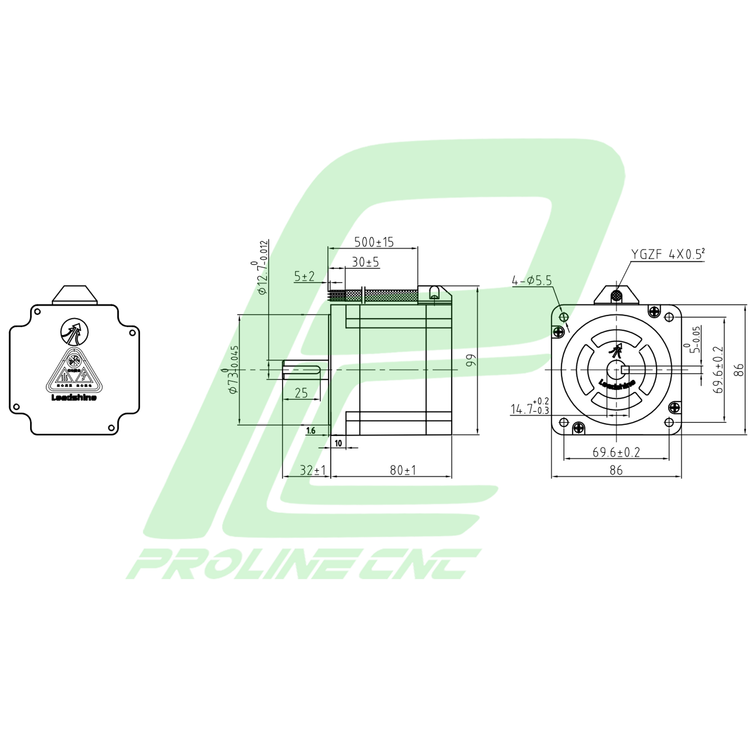

نقشه استپ موتور 86CM45 لیدشاین (Leadshine Stepper Motor 86CM45)

 معرفی و تفاوت با سایر مدل‌ها

استپ موتور 86CM45 یکی از قدرتمندترین مدل‌های سری NEMA 34 برند Leadshine است که با گشتاور حدود 4.5 نیوتن‌متر و جریان نامی 4.2 آمپر، گزینه‌ای مناسب برای کاربردهای صنعتی و CNC نیمه‌سنگین محسوب می‌شود.

در مقایسه با مدل 86CM35، این موتور طول بیشتر، گشتاور بالاتر و قدرت تحمل بار سنگین‌تر دارد و در عین حال حرکت نرم و دقیق خود را حفظ می‌کند.



 کاربرد استپ موتور 86CM45 در صنعت

موتور لیدشاین مدل 86CM45 برای بسیاری از پروژه‌های صنعتی و نیمه‌سنگین استفاده می‌شود، از جمله:

دستگاه‌های CNC فرز و روتر چوب و فلز

ماشین‌های حکاکی و سوراخ‌کاری دقیق

دستگاه‌های برش پلاسما و واترجت صنعتی

سیستم‌های جابجایی اتوماتیک و بازوهای رباتیک

ماشین‌های بسته‌بندی و دستگاه‌های لیزر با محورهای بزرگ‌تر



 پارامترهای فنی و حائز اهمیت استپ موتور 86CM45

سایز فلنج: NEMA 34 (۸۶×۸۶ میلی‌متر)

گشتاور نامی: حدود 4.5 نیوتن‌متر

جریان نامی: 4.2 آمپر

زاویه استپ: 1.8 درجه (200 استپ در هر دور)

قطر شفت: 14 میلی‌متر

طول موتور: حدود 115 میلی‌متر

تعداد سیم: 8 سیم (قابل اتصال به صورت سری یا موازی)

سازگار با درایورهای: DM860، DM856، EM806، 2DM860



 نکات مهم در انتخاب استپ موتور 86CM45

1. انتخاب درایور با جریان خروجی حداقل ۴ تا ۴.۵ آمپر برای جلوگیری از افت گشتاور.

2. اطمینان از نصب صحیح موتور با براکت و کوپلینگ دقیق.

3. توجه به ولتاژ تغذیه درایور (ترجیحاً 48 تا 60 ولت) برای دستیابی به بیشترین گشتاور.

4. استفاده از شاسی یا هیت‌سینک مناسب برای خنک‌سازی در کار مداوم.

5. انتخاب کابل با سطح مقطع مناسب برای جلوگیری از افت ولتاژ.



 مزایای استپ موتور 86CM45

گشتاور بالا (۴.۵ نیوتن‌متر) مناسب برای بارهای نیمه‌سنگین

عملکرد نرم و دقیق حتی در سرعت‌های پایین

طول عمر بالا و کیفیت ساخت فوق‌العاده لیدشاین

قابلیت کار با انواع درایورهای حرفه‌ای (DM، EM و غیره)

دقت تکرارپذیری عالی در سیستم‌های CNC



 معایب استپ موتور 86CM45

افت گشتاور در سرعت‌های خیلی بالا (ماهیت استپ‌موتور)

وزن و ابعاد بیشتر نسبت به مدل‌های ۳۵ و ۴۰

نیاز به تهویه مناسب در کار مداوم



 نحوه عملکرد استپ موتور 86CM45

استپ موتور 86CM45 با دریافت پالس از درایور، هر پالس را به یک گام 1.8 درجه‌ای تبدیل می‌کند.

در حالت Microstepping، درایور این گام‌ها را به چند زیرگام تقسیم می‌کند و حرکت نرم‌تر، دقیق‌تر و بدون لرزش مکانیکی به دست می‌آید.



 نحوه انتخاب استپ موتور 86CM45

مناسب برای محورهای X و Y در دستگاه‌های CNC متوسط تا صنعتی.

اگر دستگاه شما دارای بار متوسط تا سنگین است، 86CM45 انتخاب ایده‌آلی است.

در صورت نیاز به گشتاور بالاتر، پیشنهاد می‌شود مدل‌های 86HS85 یا 86HS120 بررسی شوند.



 نکات مهم در خرید استپ موتور 86CM45

اطمینان از اصالت کالا و هولوگرام Leadshine.

انتخاب درایور سازگار با جریان موتور (DM860 یا EM806).

بررسی قطر شفت و نوع کوپلینگ.

خرید از تأمین‌کننده معتبر با مشاوره فنی و گارانتی.



 قیمت‌ استپ موتور 86CM45

قیمت استپ موتور 86CM45 لیدشاین متناسب با نرخ ارز، اصالت کالا و گشتاور خروجی متفاوت است.

مدل‌های اورجینال Leadshine به دلیل دقت بالا، کنترل نرم و عمر طولانی‌تر نسبت به نمونه‌های مشابه چینی ارزش خرید بالاتری دارند.



 مراقبت و نگهداری

نصب موتور در محیط خشک و بدون گردوغبار.

کنترل حرارت درایور و موتور (عدم تجاوز جریان از مقدار نامی).

تمیز نگه‌داشتن اتصالات مکانیکی و الکتریکی.

در صورت توقف طولانی، محور را دستی چندبار بچرخانید تا گریس داخلی توزیع شود.





راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
