سیمکشی و تنظیمات درایو DM556

درایور DM556 نسخه قوی‌تری از DM542 هست و برای موتورهای استپر بزرگ‌تر مثل NEMA34 طراحی شده. نصبش مشابه DM542 هست، اما توان و جریان بیشتری پشتیبانی می‌کنه. در ادامه آموزش کامل سیم‌بندی و تنظیمات آن را می گوییم.



مشخصات کلیدی DM556



ولتاژ ورودی:  20V تا 50V DC

جریان خروجی : 1.0 تا 5.6 آمپر

میکرواستپ: تا 1/256

موتورهای سازگار : NEMA23، NEMA34 تا 86mm



1. ترمینال‌های اتصال



الف) موتور:

A+ / A− کویل اول موتور (مثلاً قرمز – آبی)

B+ / B− کویل دوم (مثلاً سبز – مشکی)



ب) کنترل سیگنال از کنترلر:

PUL+ / PUL− سیگنال پالس (Step)

DIR+ / DIR− سیگنال جهت (Direction)

ENA+ / ENA− فعال‌سازی (اختیاری)



ج) تغذیه برق:

VCC → مثبت 24V تا 50V DC

GND → منفی پاور

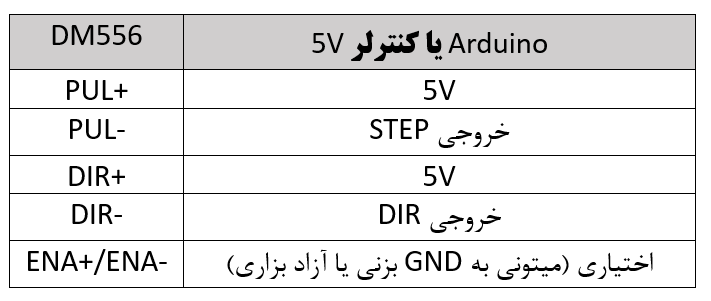

2. اتصال به آردوینو یا Mach3



4. تنظیم DIP Switch (سوئیچ‌های پشت یا کنار درایور)

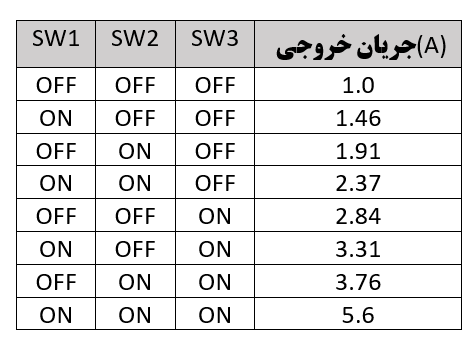

الف) جریان موتور (SW1 تا SW3):





> اگه موتور شما مثلاً 4.2 آمپر هست، گزینه 3.76 یا 5.6 مناسبه.

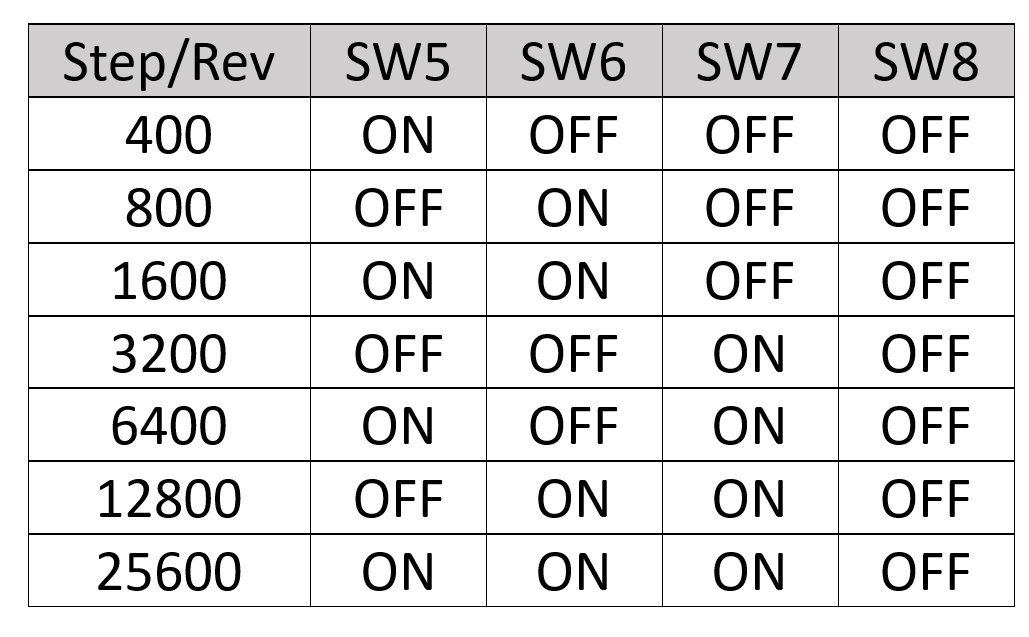

ب) میکرواستپ (SW5 تا SW8):



> معمولاً برای CNC میکرواستپ 1600 یا 3200 کافیه.



5. نکات مهم



*از کابل شیلددار استفاده کن

*حتماً ارت شاسی و پاور رعایت شه

*موتور خیلی داغ نکنه؛ اگر شد، جریان رو کم کن

*درایور رو روی سطح فلزی برای دفع گرما نصب کن
