سیمکشی و تنظیمات درایو DM542
درایور DM542 یکی از پرکاربردترین درایورهای استپر موتور در CNCهای خانگی و صنعتی سبک هست. برای راه‌اندازی درست اون، باید به موارد زیر توجه کنی:
مشخصات کلیدی DM542
ولتاژ تغذیه: 18V تا 50V DC
جریان خروجی: 1.0 تا 4.2 آمپر
پشتیبانی از میکرواستپ: تا 1/128
موتور مناسب: استپر NEMA17، NEMA23، NEMA34
1. ترمینال‌های ورودی و خروجی DM542
الف) خروجی به موتور:
A+ / A− سیم‌های کویل اول موتور
B+ / B− سیم‌های کویل دوم موتور
ب) ورودی سیگنال از کنترلر:
PUL+ / PUL− پالس حرکت (Step)
DIR+ / DIR− جهت چرخش
ENA+ / ENA− فعال‌سازی (اختیاری – می‌تونی آزاد بذاری)
ج) تغذیه برق:
VCC : مثبت 24V تا 48V DC
GND : منفی پاور

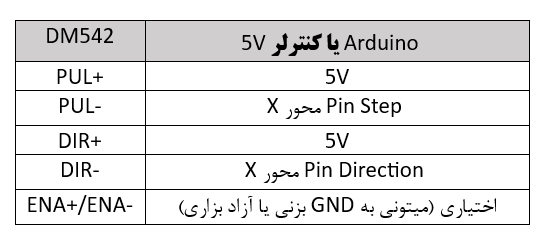

2. سیم‌بندی نمونه به کنترلر (مثلاً Arduino یا Mach3)
3. تنظیم DIP Switch (سوییچ‌های کوچک روی بدنه)

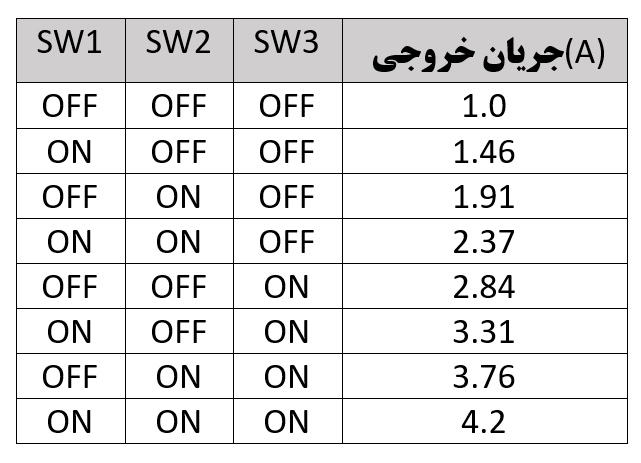

الف) جریان موتور (SW1 تا SW3):
> اگه موتورت 3A هست، حالت 2.84 یا 3.31 آمپر انتخاب خوبیه.
ب) میکرواستپ (SW5 تا SW8):
> برای CNC معمولاً 1600 یا 3200 پالس در دور مناسب هست.
4. نکات حرفه‌ای نصب
*کابل‌های موتور رو کوتاه و شیلددار نگه دار
*پاور حتماً صنعتی باشه و 48V (ترجیحاً 10A برای 2 موتور)
*پایه‌ها رو با کانکتور پیچ‌دار محکم کن
*بدنه درایور فلزیه؛ حتماً به بدنه یا هیت‌سینک آلومینیومی وصل کن برای خنک‌سازی بهتر
5. خطاهای رایج
موتور لرزش داره یا نمی‌چرخه: سیمکشی اشتباه یا تنظیم جریان نامناسب
موتور داغ می‌کنه: جریان بالا یا تهویه ضعیف
حرکت برعکسه : سیم‌های یک کویل رو جابه‌جا کن یا DIR رو برعکس بده
