40 کالا
واگن 9 (کالسکه) سی ان سی CNC بدون لبه مدل MGN9 مینیاتوری ساخت چین واگن 9 (کالسکه) سی ان سی CNC بدون لبه مدل MGN9 مینیاتوری ساخت چین

770,000 تومان

واگن 20 (کالسکه) سی ان سی CNC لبه دار مدل HGW20 ساخت چین واگن 20 (کالسکه) سی ان سی CNC لبه دار مدل HGW20 ساخت چین

550,000 تومان

واگن 20 (کالسکه) سی ان سی CNC بدون لبه مدل HGH20 ساخت چین واگن 20 (کالسکه) سی ان سی CNC بدون لبه مدل HGH20 ساخت چین

550,000 تومان

واگن 12 (کالسکه) سی ان سی CNC بدون لبه مدل MGN12 مینیاتوری ساخت چین واگن 12 (کالسکه) سی ان سی CNC بدون لبه مدل MGN12 مینیاتوری ساخت چین

825,000 تومان

واگن 15 (کالسکه) سی ان سی CNC بدون لبه مدل EGH15 ساخت چین واگن 15 (کالسکه) سی ان سی CNC بدون لبه مدل EGH15 ساخت چین

935,000 تومان

واگن 15 (کالسکه) سی ان سی CNC بدون لبه مدل HGH15 ساخت چین واگن 15 (کالسکه) سی ان سی CNC بدون لبه مدل HGH15 ساخت چین

495,000 تومان

واگن 30 (کالسکه) سی ان سی CNC لبه دار مدل HGW30 ساخت چین واگن 30 (کالسکه) سی ان سی CNC لبه دار مدل HGW30 ساخت چین

935,000 تومان

واگن 15 (کالسکه) سی ان سی CNC لبه دار مدل HGW15 ساخت چین واگن 15 (کالسکه) سی ان سی CNC لبه دار مدل HGW15 ساخت چین

495,000 تومان

واگن 25 (کالسکه) سی ان سی CNC بدون لبه مدل HGH25 ساخت چین واگن 25 (کالسکه) سی ان سی CNC بدون لبه مدل HGH25 ساخت چین

715,000 تومان

واگن 25 (کالسکه) سی ان سی CNC لبه دار مدل HGW25 ساخت چین واگن 25 (کالسکه) سی ان سی CNC لبه دار مدل HGW25 ساخت چین

715,000 تومان

واگن 55 (کالسکه) سی ان سی CNC بدون لبه مدل HGH55 ساخت چین واگن 55 (کالسکه) سی ان سی CNC بدون لبه مدل HGH55 ساخت چین

9,240,000 تومان

واگن 7 (کالسکه) سی ان سی CNC بدون لبه مدل MGN7 مینیاتوری ساخت چین واگن 7 (کالسکه) سی ان سی CNC بدون لبه مدل MGN7 مینیاتوری ساخت چین

715,000 تومان

واگن 65 (کالسکه) سی ان سی CNC بدون لبه مدل HGH65 ساخت چین واگن 65 (کالسکه) سی ان سی CNC بدون لبه مدل HGH65 ساخت چین

16,170,000 تومان

واگن 45 (کالسکه) سی ان سی CNC لبه دار مدل HGW45 ساخت چین واگن 45 (کالسکه) سی ان سی CNC لبه دار مدل HGW45 ساخت چین

2,310,000 تومان

واگن 45 (کالسکه) سی ان سی CNC لبه دار بلند مدل HGW45H ساخت چین واگن 45 (کالسکه) سی ان سی CNC لبه دار بلند مدل HGW45H ساخت چین

3,850,000 تومان

واگن 30 (کالسکه) سی ان سی CNC بدون لبه مدل HGH30 ساخت چین واگن 30 (کالسکه) سی ان سی CNC بدون لبه مدل HGH30 ساخت چین

935,000 تومان

واگن 35 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH35H ساخت چین واگن 35 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH35H ساخت چین

2,420,000 تومان

واگن 35 (کالسکه) سی ان سی CNC بدون لبه مدل HGH35 ساخت چین واگن 35 (کالسکه) سی ان سی CNC بدون لبه مدل HGH35 ساخت چین

1,485,000 تومان

واگن 25 (کالسکه) سی ان سی CNC لبه دار بلند مدل HGW25H ساخت چین واگن 25 (کالسکه) سی ان سی CNC لبه دار بلند مدل HGW25H ساخت چین

1,210,000 تومان

واگن 45 (کالسکه) سی ان سی CNC بدون لبه مدل HGH45 ساخت چین واگن 45 (کالسکه) سی ان سی CNC بدون لبه مدل HGH45 ساخت چین

2,310,000 تومان

واگن 15 (کالسکه) سی ان سی CNC لبه دار مدل MGW15 مینیاتوری ساخت چین واگن 15 (کالسکه) سی ان سی CNC لبه دار مدل MGW15 مینیاتوری ساخت چین

1,113,525 تومان

واگن 30 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH30H ساخت چین واگن 30 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH30H ساخت چین

1,485,000 تومان

واگن 35 (کالسکه) سی ان سی CNC لبه دار مدل HGW35 ساخت چین واگن 35 (کالسکه) سی ان سی CNC لبه دار مدل HGW35 ساخت چین

1,485,000 تومان

واگن 20 (کالسکه) سی ان سی CNC بدون لبه مدل EGH20 ساخت چین واگن 20 (کالسکه) سی ان سی CNC بدون لبه مدل EGH20 ساخت چین

1,047,375 تومان

واگن 20 (کالسکه) سی ان سی CNC لبه دار مدل HGW20H ساخت چین واگن 20 (کالسکه) سی ان سی CNC لبه دار مدل HGW20H ساخت چین

935,000 تومان

واگن 25 (کالسکه) سی ان سی CNC بدون لبه مدل EGH25 ساخت چین واگن 25 (کالسکه) سی ان سی CNC بدون لبه مدل EGH25 ساخت چین

1,540,000 تومان

واگن 45 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH45H ساخت چین واگن 45 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH45H ساخت چین

3,850,000 تومان

واگن 25 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH25H ساخت چین واگن 25 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH25H ساخت چین

1,210,000 تومان

واگن 65 (کالسکه) سی ان سی CNC لبه دار مدل HGW65 ساخت چین واگن 65 (کالسکه) سی ان سی CNC لبه دار مدل HGW65 ساخت چین

16,170,000 تومان

واگن 55 (کالسکه) سی ان سی CNC لبه دار مدل HGW55 ساخت چین واگن 55 (کالسکه) سی ان سی CNC لبه دار مدل HGW55 ساخت چین

9,240,000 تومان

واگن 15 (کالسکه) سی ان سی CNC بدون لبه مدل MGN15 مینیاتوری ساخت چین واگن 15 (کالسکه) سی ان سی CNC بدون لبه مدل MGN15 مینیاتوری ساخت چین

1,113,525 تومان

واگن 65 (کالسکه) سی ان سی CNC لبه دار بلند مدل HGW65H ساخت چین واگن 65 (کالسکه) سی ان سی CNC لبه دار بلند مدل HGW65H ساخت چین

22,000,000 تومان

واگن 20 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH20H ساخت چین واگن 20 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH20H ساخت چین

935,000 تومان

واگن 12 (کالسکه) سی ان سی CNC لبه دار مدل MGW12 مینیاتوری ساخت چین واگن 12 (کالسکه) سی ان سی CNC لبه دار مدل MGW12 مینیاتوری ساخت چین

825,000 تومان

واگن 55 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH55H ساخت چین واگن 55 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH55H ساخت چین

13,145,000 تومان

واگن 65 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH65H ساخت چین واگن 65 (کالسکه) سی ان سی CNC بدون لبه بلند مدل HGH65H ساخت چین

22,000,000 تومان

واگن 55 (کالسکه) سی ان سی CNC لبه دار بلند مدل HGW55H ساخت چین واگن 55 (کالسکه) سی ان سی CNC لبه دار بلند مدل HGW55H ساخت چین

13,145,000 تومان

واگن 30 (کالسکه) سی ان سی CNC لبه دار بلند مدل HGW30H ساخت چین واگن 30 (کالسکه) سی ان سی CNC لبه دار بلند مدل HGW30H ساخت چین

1,485,000 تومان

واگن 35 (کالسکه) سی ان سی CNC لبه دار بلند مدل HGW35H ساخت چین واگن 35 (کالسکه) سی ان سی CNC لبه دار بلند مدل HGW35H ساخت چین

2,420,000 تومان

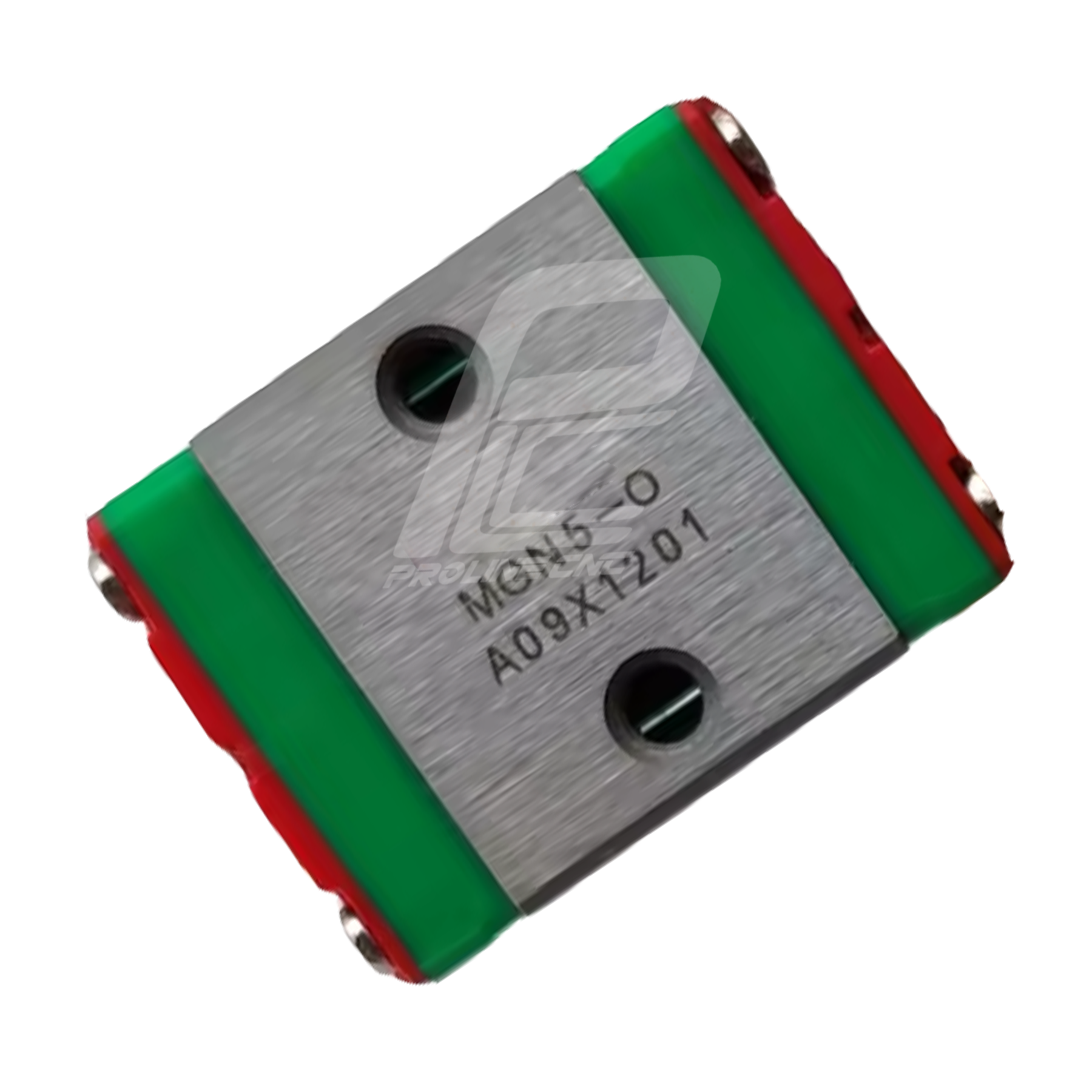

واگن 5 (کالسکه) سی ان سی CNC بدون لبه مدل MGN5 مینیاتوری ساخت چین واگن 5 (کالسکه) سی ان سی CNC بدون لبه مدل MGN5 مینیاتوری ساخت چین

934,500 تومان

واگن

ریل واگن تاریخچه ریل و واگن یا لینیر گاید: اختراع و شکل گرفتن ریل و واگن در سال 1932 توسط یک شرکت در خارج از فرانسه اختراع و ثبت شد.

فولاد اولین استفاده خود را به دلیل حرکت خطی و صاف مورد استفاده قرار داد.

یک شرکت آمریکایی به نام تامسون اولین رولبرینگ را در بال اسکرو خود با نوع ساچمه گردشی در سال 1946 به فروش رساند.

بعد از سال ها شرکت گاید خطی یا همان ریل واگن تکامل یافت.

واگن CNC یکی از قطعات کلیدی در سیستم‌های حرکتی خطی (ریل و واگن) است و وظیفه اصلی آن ایجاد حرکت نرم، دقیق، و پایدار روی ریل‌ها است. کاربرد آن در دستگاه‌های CNC بسیار حیاتی است.

کاربردهای اصلی واگن در CNC:

  1. حرکت دقیق خطی: واگن روی ریل حرکت می‌کند و باعث می‌شود اجزای ماشین (مثل میز، هد اسپیندل، یا محور ابزار) بدون لقی و با دقت بالا جابه‌جا شوند.

  2. تحمل بار و پایداری: واگن‌ها وزن ابزار، قطعه کار، یا کل سازه متحرک را تحمل می‌کنند و آن را به طور متعادل روی ریل توزیع می‌کنند.

  3. افزایش عمر مفید دستگاه: به دلیل ساچمه‌ای بودن و روانکاری مناسب، سایش بین قطعات کاهش یافته و عمر سیستم بیشتر می‌شود.

  4. کاهش ارتعاش و نویز: طراحی واگن‌ها باعث می‌شود حرکت نرم‌تر و بدون لرزش انجام شود، که برای کیفیت نهایی ماشین‌کاری بسیار مهم است.

  5. کاربرد در تمام محورها: در CNCهای چندمحوره، از واگن‌ها در محورهای X، Y و Z استفاده می‌شود.

کاربرد در صنایع مختلف:

ماشین‌های CNC برش و فرز

دستگاه‌های لیزر و پلاسما

پرینترهای سه‌بعدی صنعتی

دستگاه‌های مونتاژ و اتوماسیون

تجهیزات پزشکی و نیمه‌رسانا

برای انتخاب صحیح واگن CNC، باید چند فاکتور کلیدی را در نظر بگیری تا اطمینان حاصل شود که سیستم حرکتی دستگاهت دقیق، پایدار و بادوام باشد.

۱. بارگذاری (ظرفیت تحمل بار)

محاسبه مجموع نیروهایی که واگن باید تحمل کند:

بار استاتیکی: وزن قطعه، ابزار، میز، و متعلقات.

بار دینامیکی: نیروهای لحظه‌ای مثل شتاب/توقف، برش، لرزش.

واگن‌هایی با سایز بالاتر (مثل 25 یا 30) توان بیشتری برای تحمل بار دارند.

۲. جهت بارگذاری

اگر بار از طرف بالا، کناره یا زاویه‌دار وارد شود، باید واگنی انتخاب شود که بتواند آن زاویه نیرو را تحمل کند.

معمولاً کاتالوگ شرکت‌ها، نمودار تحمل نیرو در جهات مختلف را ارائه می‌دهد.

۳. دقت و لقی (Preload & Accuracy)

بسته به حساسیت کار:

پیش‌بارگذاری سبک (Z0، Z1): برای کاربردهای عمومی

پیش‌بارگذاری سنگین (Z2): برای دقت بالا، ارتعاش کم

کلاس‌های دقت: N (معمولی)، H، P، SP، UP (بسیار دقیق)

۴. سرعت حرکت و نرمی عملکرد

برای کارهای سریع‌تر مثل برش لیزر، واگن‌هایی با ساچمه‌های ویژه یا روانکاری بهینه پیشنهاد می‌شوند.

۵. طول عمر و نگهداری

واگن‌هایی با درزگیر بهتر و قابلیت روانکاری مجدد، عمر بالاتری دارند.

۶. اندازه و نوع ریل

واگن‌ها باید متناسب با سایز ریل انتخاب شوند (مثلاً واگن سایز 20 روی ریل 20 نصب می‌شود).

نوع واگن: واگن کوتاه، استاندارد یا بلند (فشارپذیری و پایداری متفاوت دارند)

انواع برندها عبارتند از ریل و واگن hqm اچ کیو ام، ریل و واگن hiwin هایوین، ریل و واگن tbi تی بی آی، ریل و واگن baher باهر، ریل و واگن FSA اف اس ای، ریل و واگن obc او بی سی، ریل و واگن hsn اچ اس ان.

ریل و واگن مینیاتوری جهت استفاده در دستگاه های cnc سی ان سی بکار می روند. خرید ریل و واگن جهت خرید ریل و واگن با کارشناسان ما در مجموعه فتی مهندسی پرولاین سی ان سی تماس بگیرید. همچنین برای اطلاع از نحوه نصب و راه اندازی قطعات ریل و واگن می توانید از کاتالوگ موجود در سایت prolinecnc استفاده نمایید.

قیمت ریل و واگن قیمت ریل و واگن براساس اندازه و سایز آن مشخص می شود. مجموعه پرولاین سی ان سی تلاش نموده است به روزترین قیمت ها را در سایت قرار دهد. برای اطلاع از لیست قیمت های ریل و واگن با کارشناسان ما در تماس باشید.
